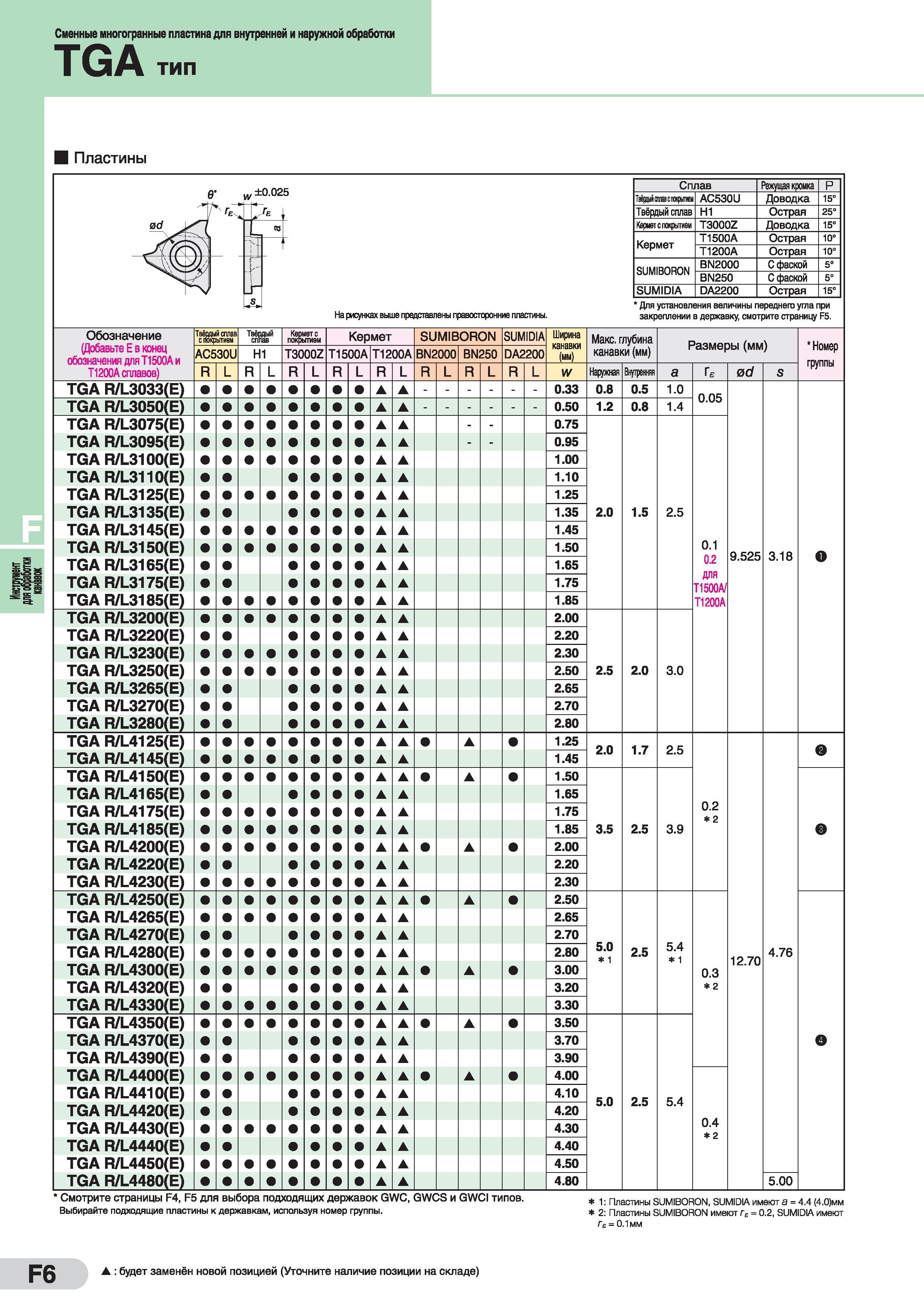

Сменные многогранные пластина для внутренней и наружной обработки TGA тип Пластины Сплав Режущая кромка Р Твёрцый шпав с покрытиен AC530U Доводка 15° Твёрдый сплав Н1 Острая 25° Кермет с покрытием T3000Z Доводка 15° Кермет T1500A Острая 10° T1200A Острая 10° SUMIBORON BN2000 С фаской 5° BN250 С фаской 5° SUMIDIA DA2200 Острая 15° ±0.025 Ма рисунках выше представлены правосторонние пластины. Для установления величины переднего угла при закреплении в державку, смотрите страницу F5. Обозначение (Добавьте Е в конец обозначения для Т1500А и Т1200А сплавов) Твёрдый стлав с покрытием Твёрдый сплав Кермет с покрытием Кермет SUMIBORON SUMIDIA Ширина канавки (мм) AC530U Н1 T3000Z Т1500А Т1200А BN2000 BN250 DA2200 R L R L R L R L R L R L R L R L W TGA R/L3033(E) А 0.33 TGA R/L3050(E) А 0.50 TGA R/L3075(E) А А 0.75 TGA R/L3095(E) А А 0.95 TGA R/L3100(E) А А 1.00 TGA R/L3110(E) А А 1.10 TGA R/L3125(E) А А 1.25 TGA R/L3135(E) А А 1.35 TGA R/L3145(E) А А 1.45 TGA R/L3150(E) А А 1.50 TGA R/L3165(E) А А 1.65 TGA R/L3175(E) А А 1.75 TGA R/L3185(E) А А 1.85 TGA R/L3200(E) А А 2.00 TGA R/L3220(E) А А 2.20 TGA R/L3230(E) А А 2.30 TGA R/L3250(E) А А 2.50 TGA R/L3265(E) А А 2.65 TGA R/L3270(E) А А 2.70 TGA R/L3280(E) А А 2.80 TGA R/L4125(E) А А А 1.25 TGA R/L4145(E) А А 1.45 TGA R/L4150(E) А А А 1.50 TGA R/L4165(E) А А 1.65 TGA R/L4175(E) А А 1.75 TGA R/L4185(E) А А 1.85 TGA R/L4200(E) А А А 2.00 TGA R/L4220(E) А А 2.20 TGA R/L4230(E) А А 2.30 TGA R/L4250(E) А А А 2.50 TGA R/L4265(E) А А 2.65 TGA R/L4270(E) А А 2.70 TGA R/L4280(E) А А 2.80 TGA R/L4300(E) А А А 3.00 TGA R/L4320(E) А А 3.20 TGA R/L4330(E) А А 3.30 TGA R/L4350(E) А А А 3.50 TGA R/L4370(E) А А 3.70 TGA R/L4390(E) А А 3.90 TGA R/L4400(E) А А А 4.00 TGA R/L4410(E) А А 4.10 TGA R/L4420(E) А А 4.20 TGA R/L4430(E) А А 4.30 TGA R/L4440(E) А А 4.40 TGA R/L4450(E) А А 4.50 TGA R/L4480(E) А А 4.80 максимальная глубина канавки(мм) Наружная Внутренняя Размеры (мм) ad Номер группы 0.8 0.5 1.0 1.2 0.8 1.4 0.05 2.0 1.5 2.5 0.1 0.2 для Т1500А/ Т1200А 9.525 3.18 2.5 2.0 3.0 2.0 1.7 2.5 3.5 2.5 3.9 0.2 2 5.0 1 2.5 5.4 1 12.70 4.76 0.3 2 5.0 2.5 5.4 0.4 2 5.00 Смотрите страницы F4, F5 для выбора подходящих державок GWC, GWCS и GWCI типов. Выбирайте подходящие пластины к державкам, используя номер группы. 1: Пластины SUMIBORON, SUMIDIA имеют а = 4.4 4.0)мм 2: Пластины SUMIBORON имеют ГЕ = 0.2, SUMIDIA имеют Ге = 0.1 мм Указанный инструмент будет заменён новой позицией продукции (Уточните наличие позиции на складе)
