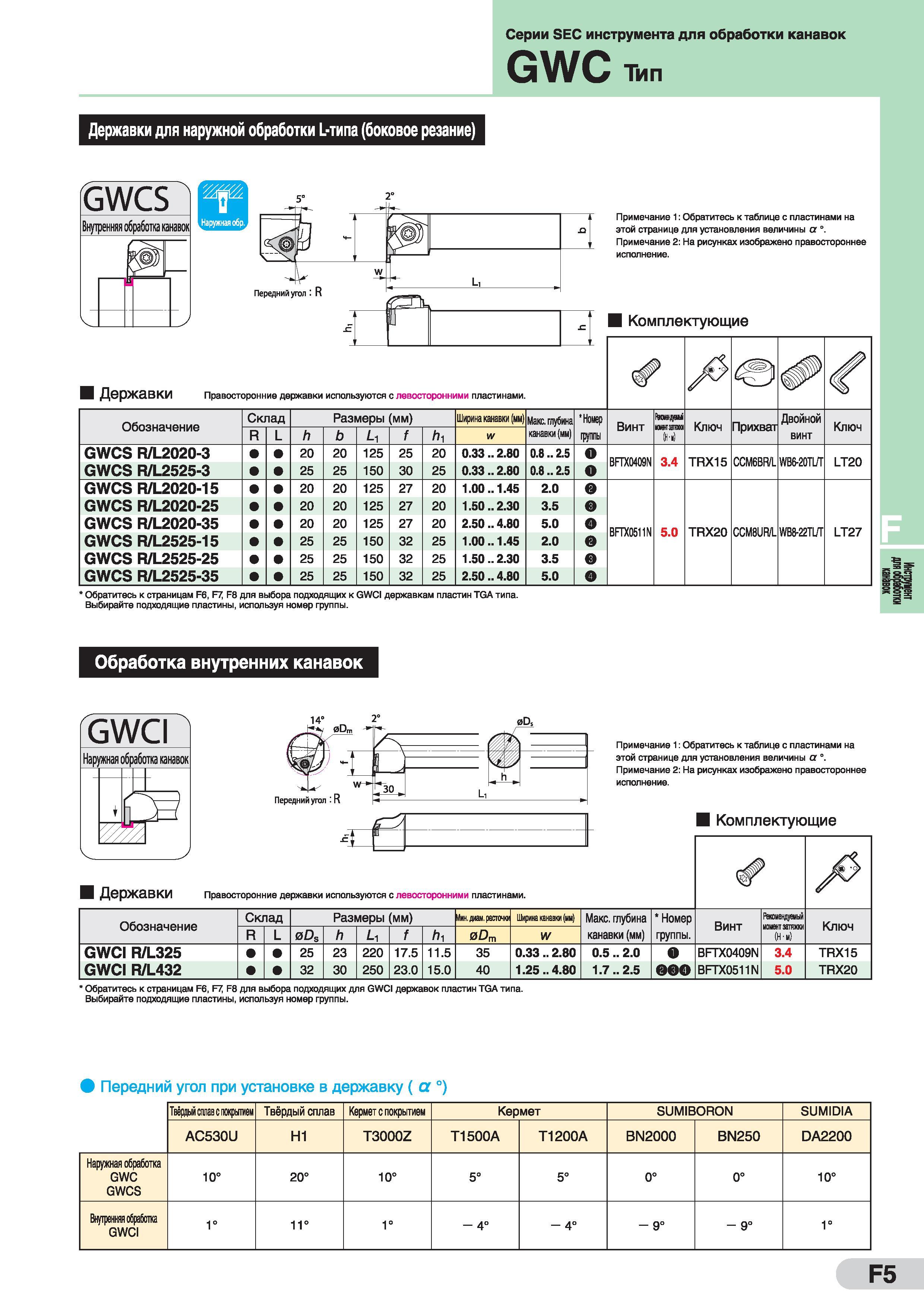

329 Каталог SUMITOMO 2016 Металлорежущий станочный инструмент Сверла Фрезы Резцы Стр.F5

Каталог SUMITOMO 2016 Инструмент металлорежущий Стр. F5 0329 Lab2u

Серии SEC инструмента для обработки канавок GWC тип Державки для наружной обработки L-типа (боковое резание) GWCS Внутренняя обработка канавок к | и il 1' . D W . L' Примечание 1: Обратитесь к таблице с пластинами на этой странице для установления величины а °. Примечание 2: На рисунках изображено правостороннее исполнение. Комплектующие '' 1 ДержаВКИ Правосторонние державки используются с левосторонними пластинами / Обозначение Склад Размеры (мм) Ширина канавки (мм) максимальная глубина 'Номер Винт Рша-даы ишшм N Ключ Прихват Двойной Ключ R L h f Л1 W канавки(мм) фуппы винт GWCS R/L2020-3 20 20 125 25 20 0.33.. 2.80 0.8.. 2.5 О BFTX0409N 3.4 TRX15 CCM6BR/L WB6-20TL/T LT20 GWCS R/L2525-3 25 25 150 30 25 0.33 ..2.80 0.8 ..2.5 О GWCS R/L2020-15 20 20 125 27 20 1.00 ..1.45 2.0 GWCS R/L2020-25 20 20 125 27 20 1.50.. 2.30 3.5 GWCS R/L2020-35 20 20 125 27 20 2.50 ..4.80 5.0 О BFTX0511N 5.0 TRX20 CCM8UR/L WB8-22TL/T LT27 GWCS R/L2525-15 25 25 150 32 25 1.00 ..1.45 2.0 GWCS R/L2525-25 25 25 150 32 25 1.50.. 2.30 3.5 GWCS R/L2525-35 25 25 150 32 25 2.50 ..4.80 5.0 о Обратитесь к страницам F6, F7, F8 для выбора подходящих к GWCI державкам пластин TGA типа. Выбирайте подходящие пластины, используя номер группы. Обработка внутренних канавок Передний угол : R m нЧ L L, . h . Примечание 1: Обратитесь к таблице с пластинами на этой странице для установления величины а °. Примечание 2: На рисунках изображено правостороннее исполнение. Комплектующие Державки Правосторонние державки используются с левосторонними пластинами. Обозначение Склад R L Размеры (мм) 0DS н. диам. расточку ИОгт Ширина канавки (мм) W максимальная глубина канавки (мм) Номер группы. Винт Рекомендуемый момент затяжки (H-и) Ключ GWCI R/L325 GWCI R/L432 25 32 23 30 220 250 17.5 23.0 11.5 15.0 35 40 0.33.. 2.80 1.25.. 4.80 0.5.. 2.0 1.7.. 2.5 BFTX0409N BFTX0511N 3.4 5.0 TRX15 TRX20 Обратитесь к страницам F6, F7, F8 для выбора подходящих для GWCI державок пластин TGA типа. Выбирайте подходящие пластины, используя номер группы. Передний угол при установке в державку ( а °) Твёрдый сплав с покрытием Твёрдый сплав Кермет с покрытием Кермет SUMIBORON SUMIDIA AC530U Н1 T3000Z T1500A T1200A BN2000 BN250 DA2200 Наружная обработка GWC GWCS 10° \3 10° 5° 5° 0° 0° 10° Внутренняя обработка GWCI 1° 11° 1° - 4° - 4° - 9° - 9° 1° F5
