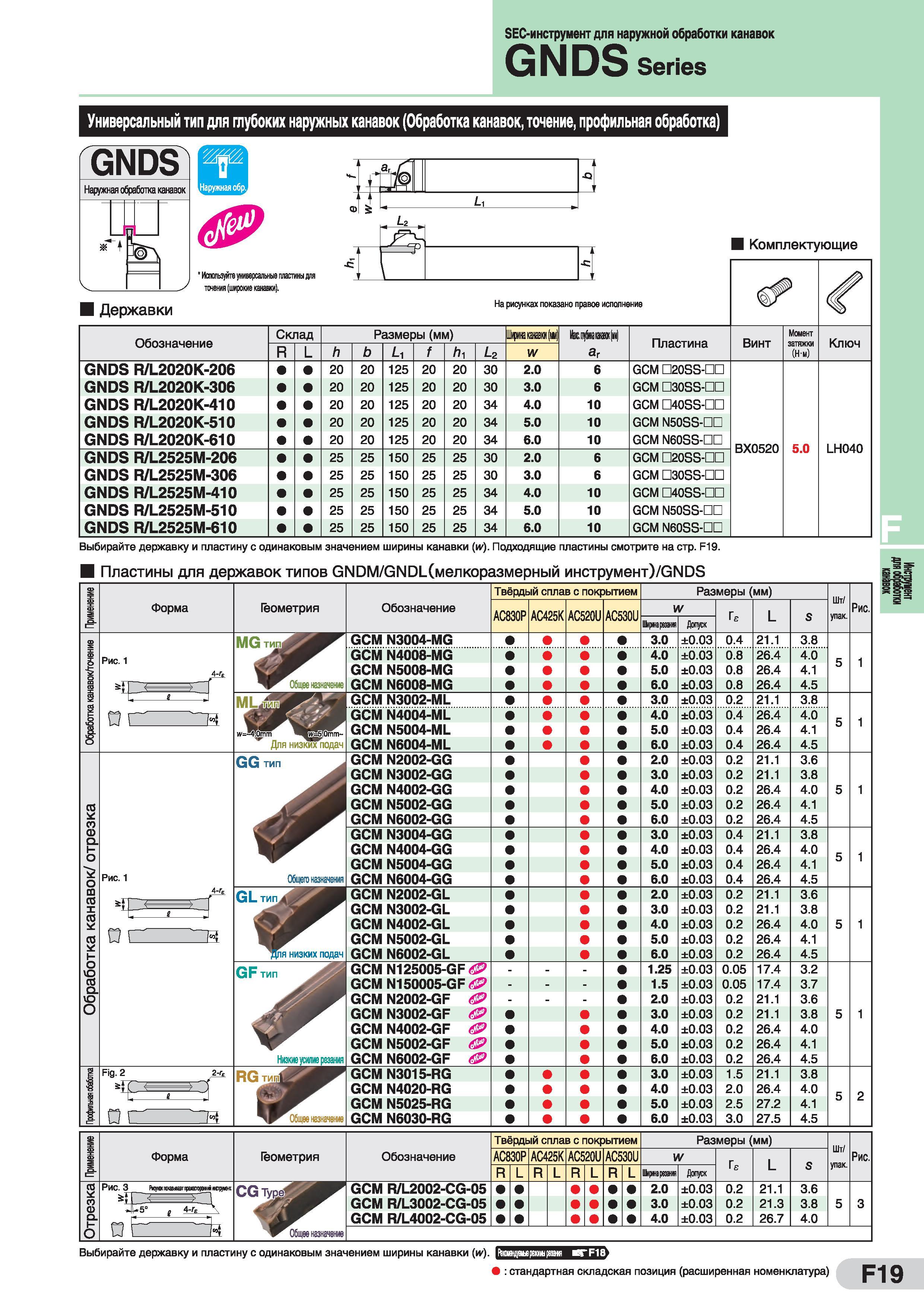

SEC-инструмент для наружной обработки канавок GNDS Series Универсальный тип для глубоких наружных канавок (Обработка канавок, точение, профильная обработка) 1 £ Используйте универсальные пласшны для точения (широкие канавки). 11 1' Комплектующие Державки На рисунках показано правое исполнение Обозначение Склад Размеры (мм) Шра каики (ш) и f h 1 w lkql№im|iii| ar Пластина Винт Момент затяжки (Нм) Ключ GNDS GNDS GNDS GNDS GNDS R/L2020K-206 R/L2020K-306 R/L2020K-410 R/L2020K-510 R/L2020K-610 GNDS GNDS GNDS GNDS GNDS R/L2525M-206 R/L2525M-306 R/L2525M-410 R/L2525M-510 R/L2525M-610 20 20 20 20 20 20 20 20 20 20 125 125 125 125 125 20 20 20 20 20 20 20 20 20 20 30 30 34 34 34 2.0 3.0 4.0 5.0 6.0 6 6 10 10 10 GCM mOSS-DD GCM HBOSS-DD GCM DWSS-Ш GCM N50SS-DD GCM N60SS-DD 25 25 25 25 25 25 25 25 25 25 150 150 150 150 150 25 25 25 25 25 25 25 25 25 25 30 30 34 34 34 2.0 3.0 4.0 5.0 6.0 6 6 10 10 10 GCM moSS-DD gcm moss-co GCM 40SS-DD GCM N50SS-DD GCM N60SS-DD BX0520 5.0 LH040 Выбирайте державку и пластину с одинаковым значением ширины канавки (w). Подходящие пластины смотрите на стр. F19. Пластины для державок типов ОМОМЛЗМОЦмелкоразмерный HHCTpyMeHT)/GNDS Твёрдый сплав с покрытием Размеры (мм) Штук в упаковке Обозначение АС830Р АС425К AC520U AC530U W ГЕ L Рис. IlkfMffflM Допуск GCM N3004-MG 3.0 ±0.03 0.4 21.1 3.8 GCM N4008-MG 4.0 ±0.03 0.8 26.4 4.0 5 1 GCM N5008-MG 5.0 ±0.03 0.8 26.4 4.1 GCM N6008-MG 6.0 ±0.03 0.8 26.4 4.5 GCM N3002-ML 3.0 ±0.03 0.2 21.1 3.8 GCM N4004-ML 4.0 ±0.03 0.4 26.4 4.0 5 1 GCM N5004-ML 5.0 ±0.03 0.4 26.4 4.1 GCM N6004-ML 6.0 ±0.03 0.4 26.4 4.5 GCM N2002-GG 2.0 ±0.03 0.2 21.1 3.6 GCM N3002-GG 3.0 ±0.03 0.2 21.1 3.8 GCM N4002-GG 4.0 ±0.03 0.2 26.4 4.0 5 1 GCM N5002-GG 5.0 ±0.03 0.2 26.4 4.1 GCM N6002-GG 6.0 ±0.03 0.2 26.4 4.5 GCM N3004-GG 3.0 ±0.03 0.4 21.1 3.8 GCM N4004-GG 4.0 ±0.03 0.4 26.4 4.0 5 1 GCM N5004-GG 5.0 ±0.03 0.4 26.4 4.1 GCM N6004-GG 6.0 ±0.03 0.4 26.4 4.5 GCM N2002-GL 2.0 ±0.03 0.2 21.1 3.6 GCM N3002-GL 3.0 ±0.03 0.2 21.1 3.8 GCM N4002-GL 4.0 ±0.03 0.2 26.4 4.0 5 1 GCM N5002-GL 5.0 ±0.03 0.2 26.4 4.1 GCM N6002-GL 6.0 ±0.03 0.2 26.4 4.5 GCM N125005-GF (Р 1.25 ±0.03 0.05 17.4 3.2 GCM N150005-GF ( > 1.5 ±0.03 0.05 17.4 3.7 GCM N2002-GF £> 2.0 ±0.03 0.2 21.1 3.6 GCM N3002-GF С> 3.0 ±0.03 0.2 21.1 3.8 5 1 GCM N4002-GF & 4.0 ±0.03 0.2 26.4 4.0 GCM N5002-GF 5.0 ±0.03 0.2 26.4 4.1 GCM N6002-GF 6.0 ±0.03 0.2 26.4 4.5 GCM N3015-RG 3.0 ±0.03 1.5 21.1 3.8 GCM N4020-RG 4.0 ±0.03 2.0 26.4 4.0 5 2 GCM N5025-RG 5.0 ±0.03 2.5 27.2 4.1 GCM N6030-RG 6.0 ±0.03 3.0 27.5 4.5 Твёрдый сплав с покрытием Размеры (мм) Штук в упаковке Обозначение АС830Р АС425К AC520U AC530U W гЕ L Рис. R L R L R L R L Шрцжм Допуск GCM R/L2002-CG-05 2.0 ±0.03 0.2 21.1 3.6 GCM R/L3002-CG-05 3.0 ±0.03 0.2 21.3 3.8 5 3 GCM R/L4002-CG-05 4.0 ±0.03 0.2 26.7 4.0 GNDS Наружная обработка канавок Выбирайте державку и пластину с одинаковым значением ширины канавки (w). : стандартная складская позиция (расширенная номенклатура)
