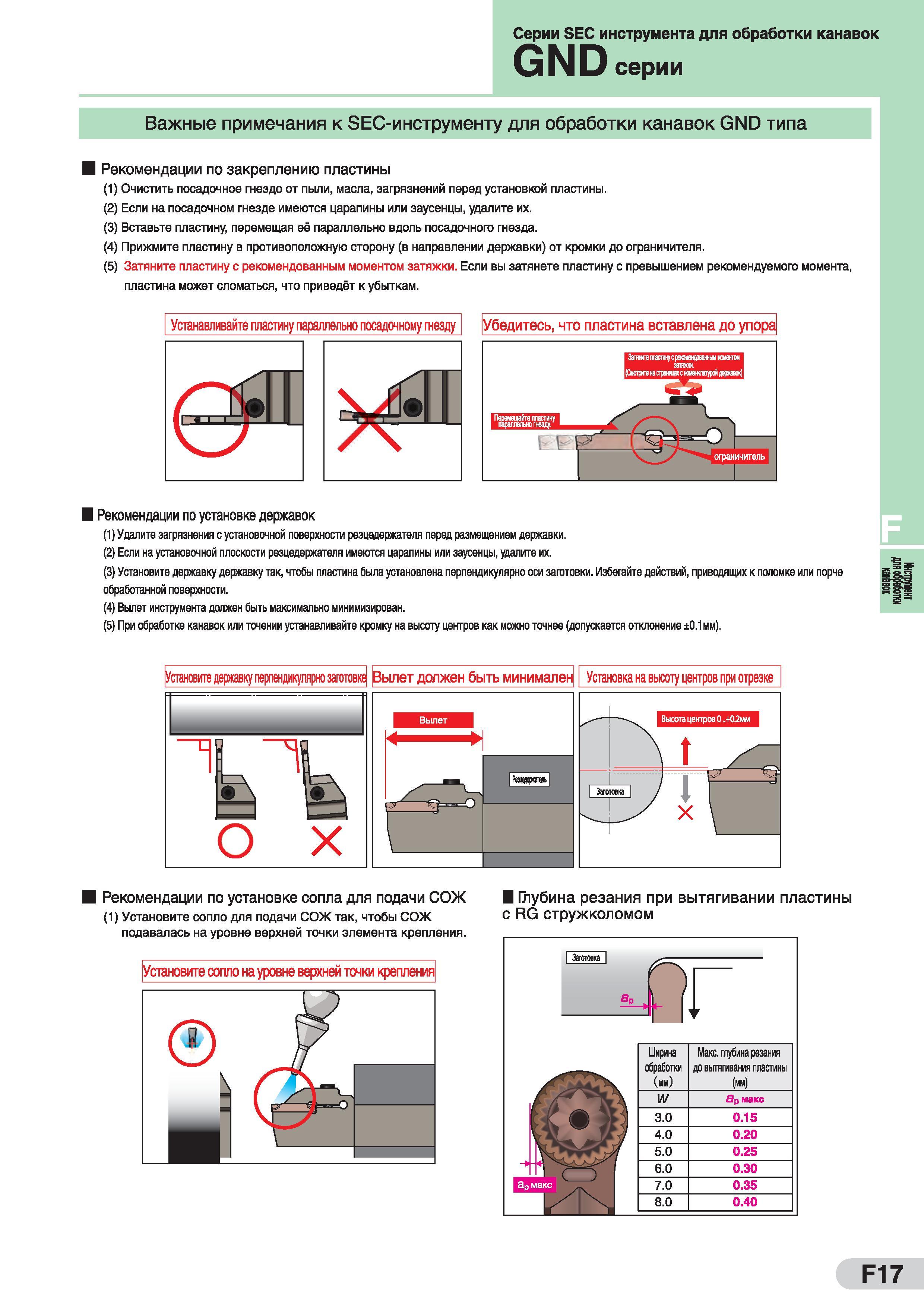

Серии SEC инструмента для обработки канавок GND серии Важные примечания к SEC-инструменту для обработки канавок GND типа Рекомендации по закреплению пластины (1) Очистить посадочное гнездо от пыли, масла, загрязнений перед установкой пластины. (2) Если на посадочном гнезде имеются царапины или заусенцы, удалите их. (3) Вставьте пластину, перемещая её параллельно вдоль посадочного гнезда. (4) Прижмите пластину в противоположную сторону (в направлении державки) от кромки до ограничителя. (5) Затяните пластину с рекомендованным моментом затяжки. Если вы затянете пластину с превышением рекомендуемого момента, пластина может сломаться, что приведёт к убыткам. Устанавливайте пластину параллельно посадочному тезду рг- А Рекомендации по установке державок (1) Удалите загрязнения с установочной поверхности резцедержателя перед размещением державки. (2) Если на установочной плоскости резцедержателя имеются царапины или заусенцы, удалите их. (3) Установите державку державку так, чтобы пластина была установлена перпендикулярно оси заготовки. Избегайте действий, приводящих к поломке или порче обработанной поверхности. (4) Вылет инструмента должен быть максимально минимизирован. (5) При обработке канавок или точении устанавливайте кромку на высоту центров как можно точнее (допускается отклонение ±0.1 мм). Установите державку перпендикулярно заготовке Вылет должен быть минимален Установка на высоту центров при отрезке Высота центров 0 ,.+0,2мм Рекомендации по установке сопла для подачи СОЖ (1) Установите сопло для подачи СОЖ так, чтобы СОЖ подавалась на уровне верхней точки элемента крепления. Установите сопло на уровне верхней точки крепления (7) Р \ Глубина резания при вытягивании пластины с RG стружколомом Ширина обработки (мм) максимальная глубина резания до вытягивания пластины (мм) W Эр макс 3.0 0.15 4.0 0.20 5.0 0.25 6.0 0.30 7.0 0.35 8.0 0.40 Затдиге пластину с реюмендоеанным моментом затяжки. (Сисгтрите на странцах с ноивнситурой дв хкаво Убедитесь, что пластина вставлена до упора
