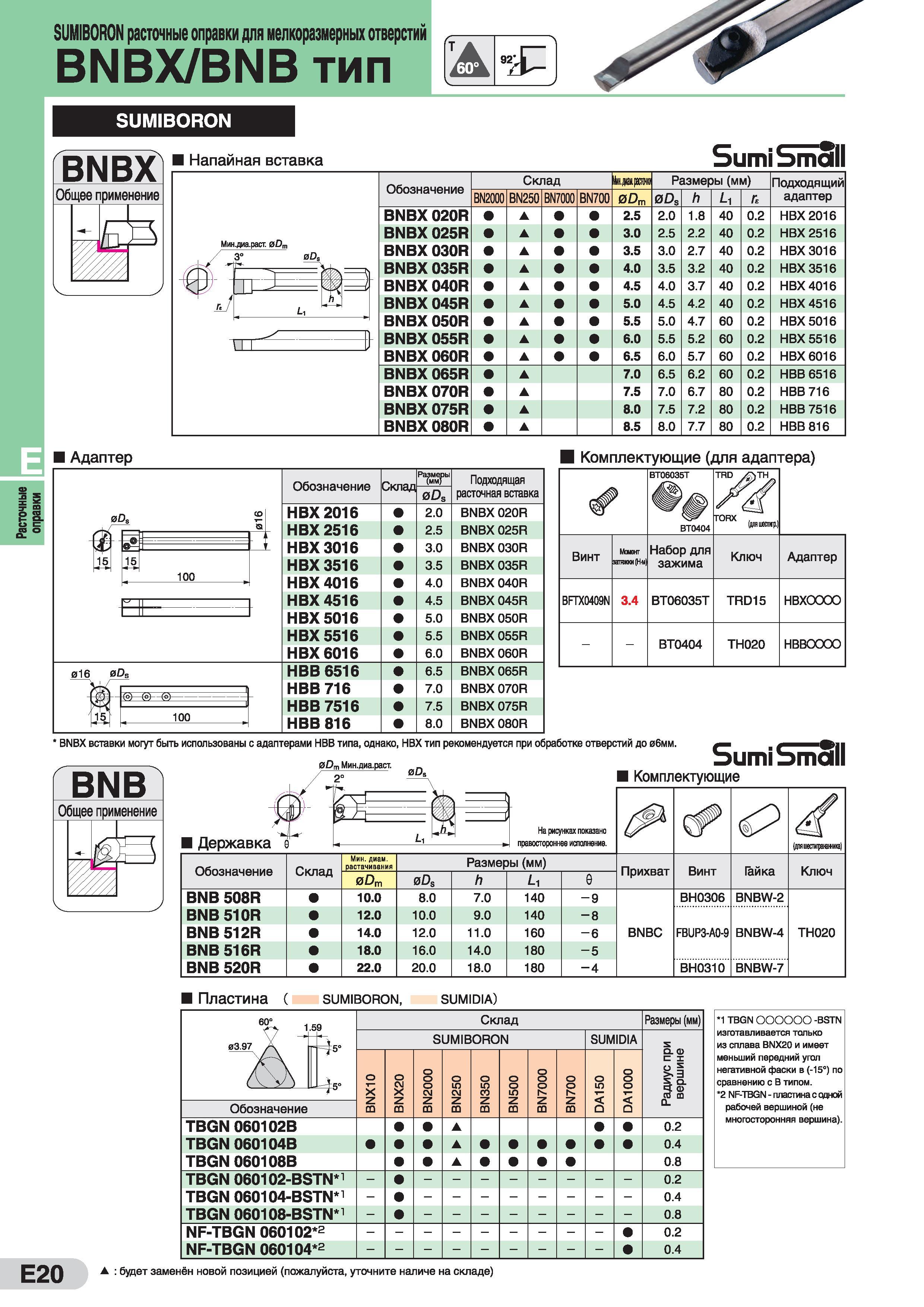

Расточные оправки SUMIBORON расточные оправки для мелкоразмерных отверстий BNBX/BNB тип SUMIBORON BNBX Общее применение Напайная вставка Sumi Small н.диа.раст. аР, Обозначение Склад кдшряи Размеры (мм) Подходящий адаптер BN2000 BN250 BN7000 BN700 0Dm 0DS h Ге BNBX 020R А 2.5 2.0 1.8 40 0.2 НВХ 2016 BNBX 025R А 3.0 2.5 2.2 40 0.2 НВХ 2516 BNBX 030R А 3.5 3.0 2.7 40 0.2 НВХ 3016 BNBX 035R А 4.0 3.5 3.2 40 0.2 НВХ 3516 BNBX 040R А 4.5 4.0 3.7 40 0.2 НВХ 4016 BNBX 045R А 5.0 4.5 4.2 40 0.2 НВХ 4516 BNBX 050R А 5.5 5.0 4.7 60 0.2 НВХ 5016 BNBX 055R А 6.0 5.5 5.2 60 0.2 НВХ 5516 BNBX 060R А 6.5 6.0 5.7 60 0.2 НВХ 6016 BNBX 065R А 7.0 6.5 6.2 60 0.2 НВВ 6516 BNBX 070R А 7.5 7.0 6.7 80 0.2 НВВ716 BNBX 075R А 8.0 7.5 7.2 80 0.2 НВВ 7516 BNBX 080R А 8.5 8.0 7.7 80 0.2 НВВ816 Адаптер Комплектующие (для адаптера) 100 016 0DS 15 100 Обозначение Склад НВХ 2016 НВХ 2516 НВХ 3016 НВХ 3516 НВХ 4016 НВХ 4516 НВХ 5016 НВХ 5516 НВХ 6016 НВВ6516 НВВ716 НВВ7516 НВВ816 0DS 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 расточная вставка BNBX 020R BNBX 025R BNBX 030R BNBX 035R BNBX 040R BNBX 045R BNBX 050R BNBX 055R BNBX 060R BNBX 065R BNBX 070R BNBX 075R BNBX 080R BT06035T ВТ0404 TRD /ОТН /8 TORX (плн щестр.. Винт Момент затяжки Н-м Набор для зажима Ключ Адаптер BFTX0409N 3.4 BT06035T TRD15 НВХОООО BT0404 TH020 НВВОООО S' BNBX вставки могут быть использованы с адаптерами НВВ типа, однако, НВХ тип рекомендуется при обработке отверстий до 0бмм. 0Dm Мин.диа.раст. BNB Общее применение Державка Sumi Small Комплектующие На рисунках показано правостороннее исполнение. Обозначение BNB 508R BNB510R BNB512R BNB516R BNB 520R Склад Мин. диам. растачивания йОгг 10.0 12.0 14.0 18.0 22.0 Размеры (мм) 0DS 8.0 10.0 12.0 16.0 20.0 7.0 9.0 11.0 14.0 18.0 140 140 160 180 180 -9 -8 -6 -5 -4 Прихват BNBC Винт ВН0306 FBUP3-A0-9 ВН0310 1айка BNBW-2 BNBW-4 BNBW-7 (дпяшлшранаша) Ключ TH020 Пластина ( SUMIBORON, SUMIDIA) Обозначение TBGN 060102В TBGN 060104В TBGN 060108В TBGN 060102-BSTN 1 TBGN 060104-BSTN 1 TBGN 060108-BSTN 1 NF-TBGN 060102 2 NF-TBGN 060104 2 Склад SUMIBORON SUMIDIA Размеры (мм) Q. С X 1-1 и о. 0.2 0.4 0.8 0.2 0.4 0.8 0.2 0.4 1 TBGN ОООООО -BSTN изготавливается только из сплава BNX20 и имеет меньший передний угол негативной фаски в (-15°) по сравнению с В типом. 2 NF-TBGN - пластина с одном рабочей вершиной (не многосторонняя вершина). А Указанный инструмент будет заменён новой позицией продукции (пожалуйста, уточните наличе на складе)
