SUMITOMO | Каталог SUMITOMO 2016 Инструмент металлорежущий для станков (Всего 976 стр.) |
|||||
264 Каталог SUMITOMO 2016 Металлорежущий станочный инструмент Сверла Фрезы Резцы Стр.E18 |
|||||

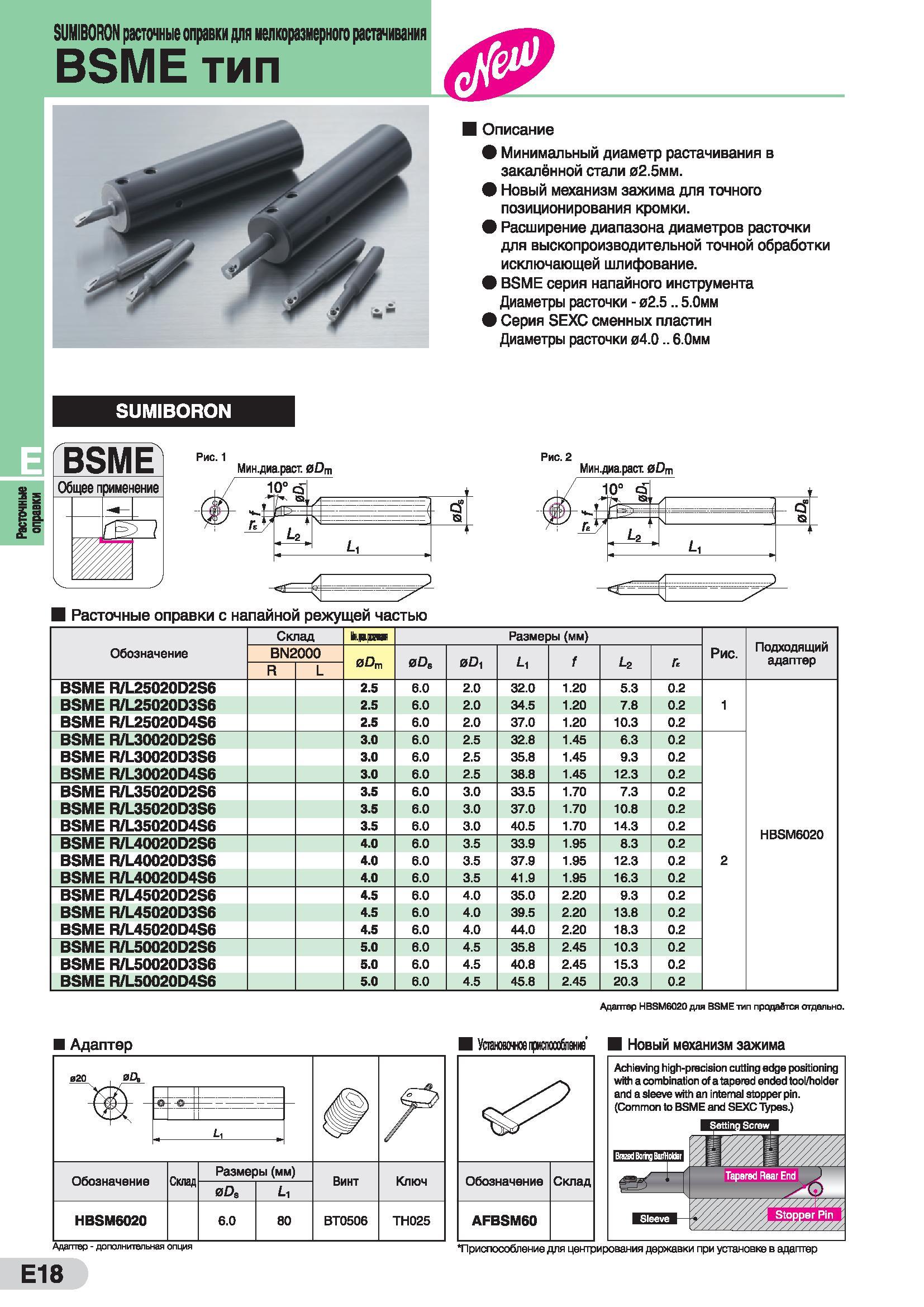

Каталог SUMITOMO 2016 Инструмент металлорежущий Стр. E18 0264 Lab2u SUMIBORON расточные оправки для нелкоразмерного растачивания BSME тип Описание Минимальный диаметр растачивания в закалённой стали 02.5мм. Новый механизм зажима для точного позиционирования кромки. Расширение диапазона диаметров расточки для выскопроизводительной точной обработки исключающей шлифование. BSME серия напайного инструмента Диаметры расточки - 02.5.. 5.0мм Серия SEXC сменных пластин Диаметры расточки 04.0.. 6.0мм SUMIBORON з. BSME Общее вменение / У Рис. 1 Мин.диа.раст. 0Dm Рис. 2 Расточные оправки с напайной режущей частью Мин.диа.раст. 0Dm Склад кшчвяя Размеры (мм) Подходящий адаптер Обозначение BN2000 0Dm 0О8 001 f i-2 h Рис. R L BSME R/L25020D2S6 2.5 6.0 2.0 32.0 1.20 5.3 0.2 BSME R/L25020D3S6 2.5 6.0 2.0 34.5 1.20 7.8 0.2 1 BSME R/L25020D4S6 2.5 6.0 2.0 37.0 1.20 10.3 0.2 BSME R/L30020D2S6 3.0 6.0 2.5 32.8 1.45 6.3 0.2 BSME R/L30020D3S6 3.0 6.0 2.5 35.8 1.45 9.3 0.2 BSME R/L30020D4S6 3.0 6.0 2.5 38.8 1.45 12.3 0.2 BSME R/L35020D2S6 3.5 6.0 3.0 33.5 1.70 7.3 0.2 BSME R/L35020D3S6 3.5 6.0 3.0 37.0 1.70 10.8 0.2 BSME R/L35020D4S6 3.5 6.0 3.0 40.5 1.70 14.3 0.2 HBSM6020 BSME R/L40020D2S6 4.0 6.0 3.5 33.9 1.95 8.3 0.2 BSME R/L40020D3S6 4.0 6.0 3.5 37.9 1.95 12.3 0.2 2 BSME R/L40020D4S6 4.0 6.0 3.5 41.9 1.95 16.3 0.2 BSME R/L45020D2S6 4.5 6.0 4.0 35.0 2.20 9.3 0.2 BSME R/L45020D3S6 4.5 6.0 4.0 39.5 2.20 13.8 0.2 BSME R/L45020D4S6 4.5 6.0 4.0 44.0 2.20 18.3 0.2 BSME R/L50020D2S6 5.0 6.0 4.5 35.8 2.45 10.3 0.2 BSME R/L50020D3S6 5.0 6.0 4.5 40.8 2.45 15.3 0.2 BSME R/L50020D4S6 5.0 6.0 4.5 45.8 2.45 20.3 0.2 Адаптер Адаптер HBSM6020 для BSME теп продаётся отдельно. Ушштов приспособление' Новый механизм зажима Achieving high-precision cutting edge positioning with a combination of a tapered ended tool/holder and a sleeve with an internal stopper pin. (Common to BSME and SEXC Types.) Setting Screw Приспособление для центрирования державки при установке в адаптер Е18 |
|||||
