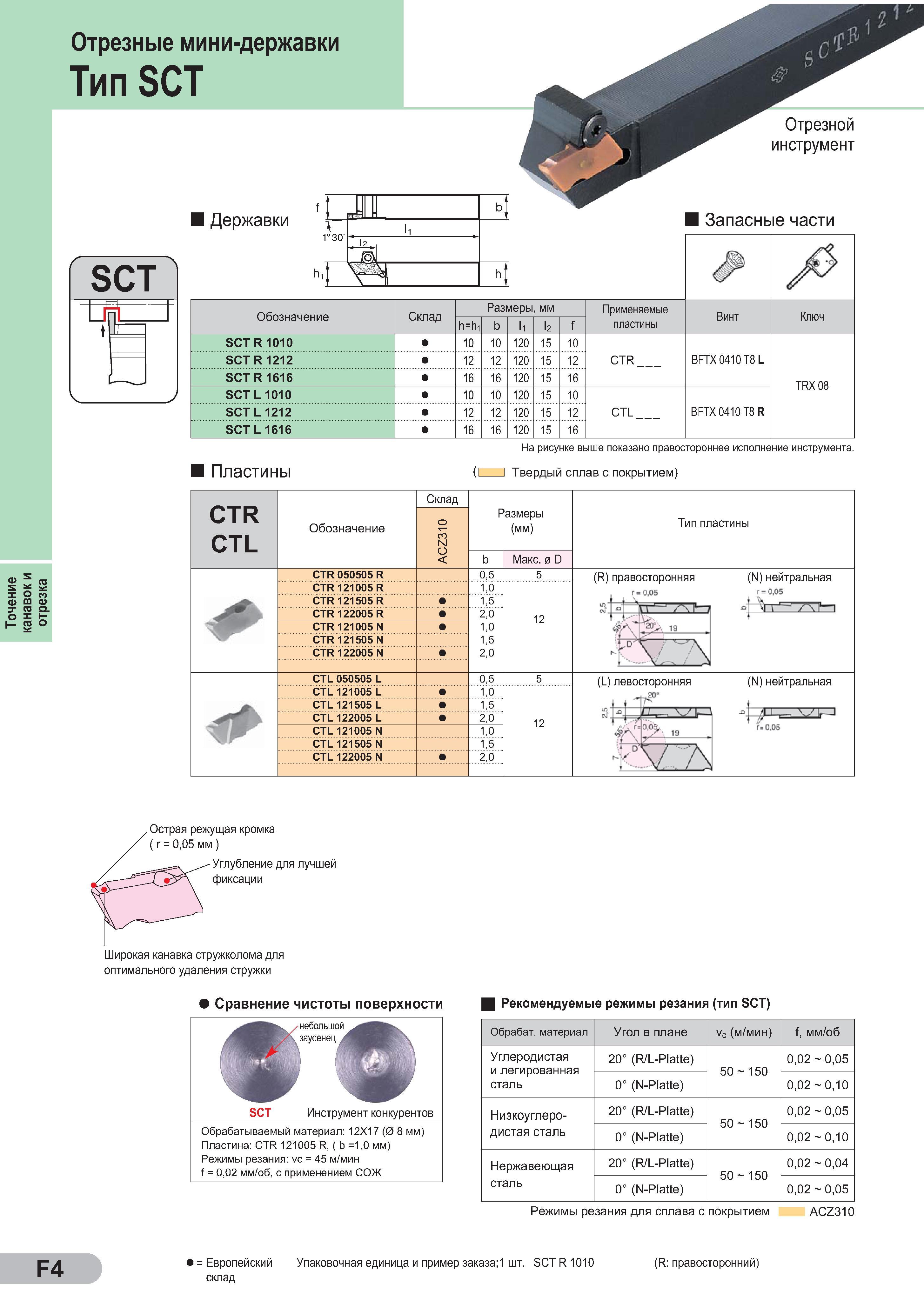

Точение канавок и отрезка Отрезные мини-державки Тип SCT Державки Отрезной инструмент Запасные части Обозначение Склад Размеры, мм Применяемые Винт Ключ h=h1 b l1 I2 f пластины SCTR1010 10 10 120 15 10 SCT R 1212 12 12 120 15 12 CTR BFTX 0410 T8 L SCTR1616 16 16 120 15 16 TRX 08 SCT L 1010 10 10 120 15 10 SCT L 1212 12 12 120 15 12 CTL BFTX 0410 T8 R SCT L 1616 16 16 120 15 16 Пластины На рисунке выше показано правостороннее исполнение инструмента. Твердый сплав с покрытием) CTR CTL Обозначение Склад Р ACZ310 b CTR 050505 R 0,5 CTR 121005R 1,0 CTR 121505R 1,5 CTR 122005R 2,0 CTR 121005 N 050 CTR 121505 N CTR 122005 N -0 CTL 050505 L CTL 121005 L CTL 121505 L CTL 122005 L 0,5 1.0 1,5 2.0 CTL 121005 N 1,0 CTL 121505 N 1,5 CTL 122005 N 2,0 (мм) Макс. 0 D 5 12 12 Тип пластины (R) правосторонняя (N) нейтральная (L) левосторонняя (N) нейтральная Острая режущая кромка r = 0,05 мм ) Углубление для лучшей фиксации Широкая канавка стружколома для оптимального удаления стружки Сравнение чистоты поверхности SCT Инструмент конкурентов Обрабатываемый материал 12Х17 (0 8 мм) Пластина CTR 121005 R, ( b =1,0 мм) Режимы резания vc = 45 м/мин f = 0,02 мм/об, с применением СОЖ Рекомендуемые режимы резания (тип SCT) Обрабат. материал Угол в плане vc (м/мин) f, мм/об Углеродистая и легированная сталь 20° (R/L-Platte) 50 150 0,02 0,05 0° (N-Platte) 0,02 0,10 Низкоуглеродистая сталь 20° (R/L-Platte) 50 150 0,02 0,05 0° (N-Platte) 0,02 0,10 Нержавеющая сталь 20° (R/L-Platte) 50 150 0,02 0,04 0° (N-Platte) 0,02 0,05 Режимы резания для сплава с покрытием ACZ310 F4 Европейский склад Упаковочная единица и пример заказа;1 шт. SCT R 1010 (R правосторонний) 5
