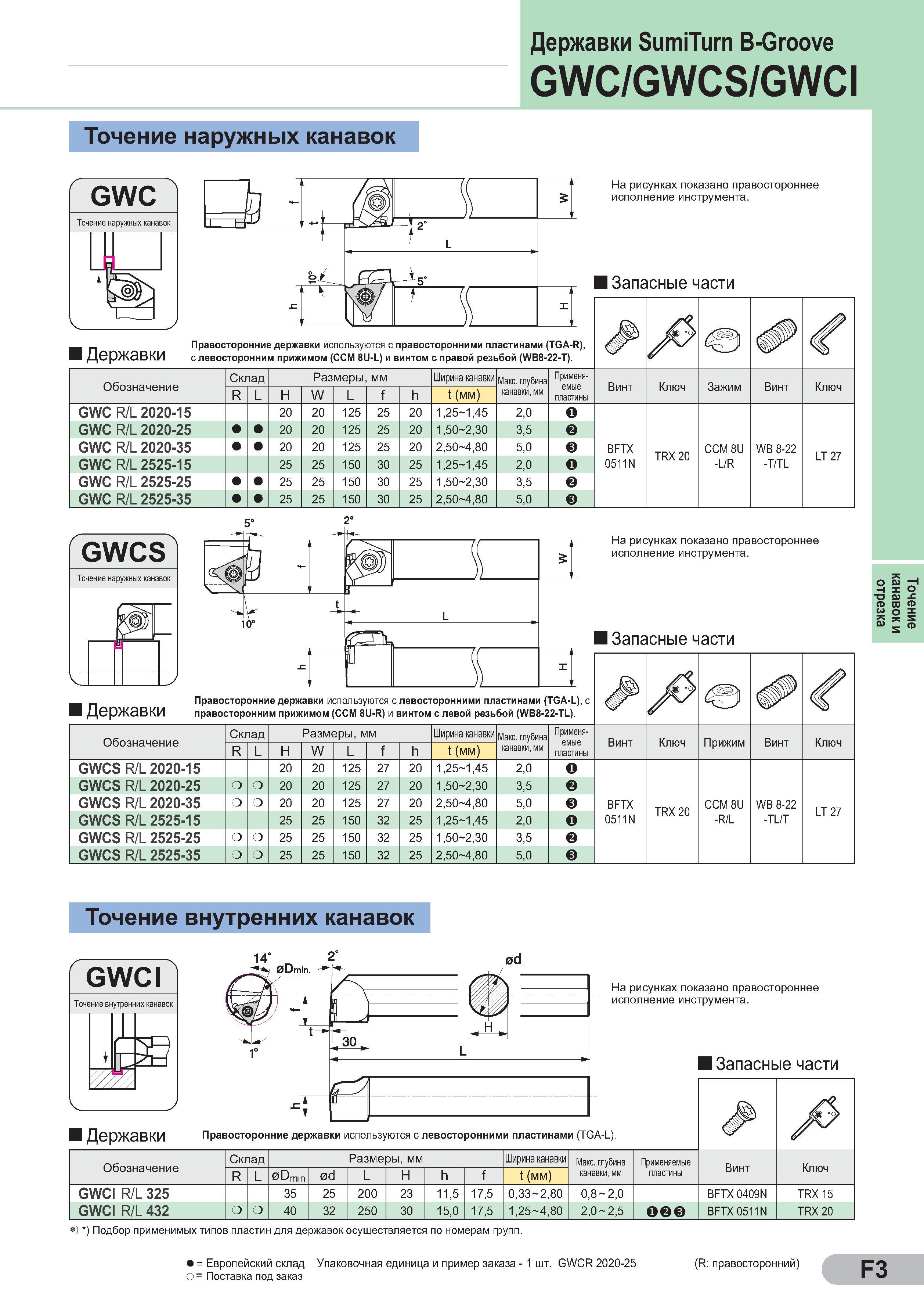

Державки SumiTurn B-Groove GWC/GWCS/GWCI Точение наружных канавок Г GWC Точение наружных канавок ) V На рисунках показано правостороннее исполнение инструмента. Запасные части Державки Правосторонние державки используются с правосторонними пластинами (TGA-R), с левосторонним прижимом (CCM 8U-L) и винтом с правой резьбой (WB8-22-T). Обозначение Склад Размеры, мм Ширина канавки Макс. глубина канавки, мм Применя- емые пластины R L H W L f h t (мм) GWC R/L 2020-15 20 20 125 25 20 1,25 1,45 2,0 О GWC R/L 2020-25 20 20 125 25 20 1,50 2,30 3,5 GWC R/L 2020-35 20 20 125 25 20 2,50 4,80 5,0 GWC R/L 2525-15 25 25 150 30 25 1,25 1,45 2,0 о GWC R/L 2525-25 25 25 150 30 25 1,50 2,30 3,5 GWC R/L 2525-35 25 25 150 30 25 2,50 4,80 5,0 в Винт Ключ Зажим Винт Ключ BFTX 0511N TRX 20 CCM 8U -L/R WB 8-22 -T/TL LT 27 GWCS Точение наружных канавок На рисунках показано правостороннее исполнение инструмента. Запасные части Державки Правосторонние державки используются с левосторонними пластинами (TGA-L), с правосторонним прижимом (CCM 8U-R) и винтом с левой резьбой (WB8-22-TL). Обозначение Склад Размеры, мм Ширина канавки Макс. глубина канавки, мм Применя- емые пластины R L H W L f h t (мм) GWCS R/L 2020-15 20 20 125 27 20 1,25 1,45 2,0 О GWCS R/L 2020-25 20 20 125 27 20 1,50 2,30 3,5 GWCS R/L 2020-35 20 20 125 27 20 2,50 4,80 5,0 GWCS R/L 2525-15 25 25 150 32 25 1,25 1,45 2,0 о GWCS R/L 2525-25 25 25 150 32 25 1,50 2,30 3,5 GWCS R/L 2525-35 25 25 150 32 25 2,50 4,80 5,0 А Винт Ключ Прижим Винт Ключ BFTX 0511N TRX 20 CCM 8U -R/L WB 8-22 -TL/T LT 27 Точение внутренних канавок Точение внутренних канавок да Державки На рисунках показано правостороннее исполнение инструмента. Запасные части Правосторонние державки используются с левосторонними пластинами (TGA-L). / Винт Ключ BFTX 0409N TRX 15 BFTX 0511N TRX 20 Обозначение Склад R Размеры, мм 0Dm 0d L H h f Ширина канавки t (мм) Макс. глубина канавки, мм Применяемые пластины GWCI R/L 325 GWCI R/L 432 35 40 25 32 200 250 23 30 11,5 15,0 17.5 17.5 0,33 2,80 1,25 4,80 0,8 2,0 2,0 2,5 о ) ) Подбор применимых типов пластин для державок осуществляется по номерам групп. = Европейский склад Упаковочная единица и пример заказа - 1 шт. GWCR 2020-25 В = Поставка под заказ (R правосторонний) F3 Точение канавок и отрезка
