82 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.82

Каталог SECO 2015 Вспомогательный инструмент Стр. 82 0082 Lab2u

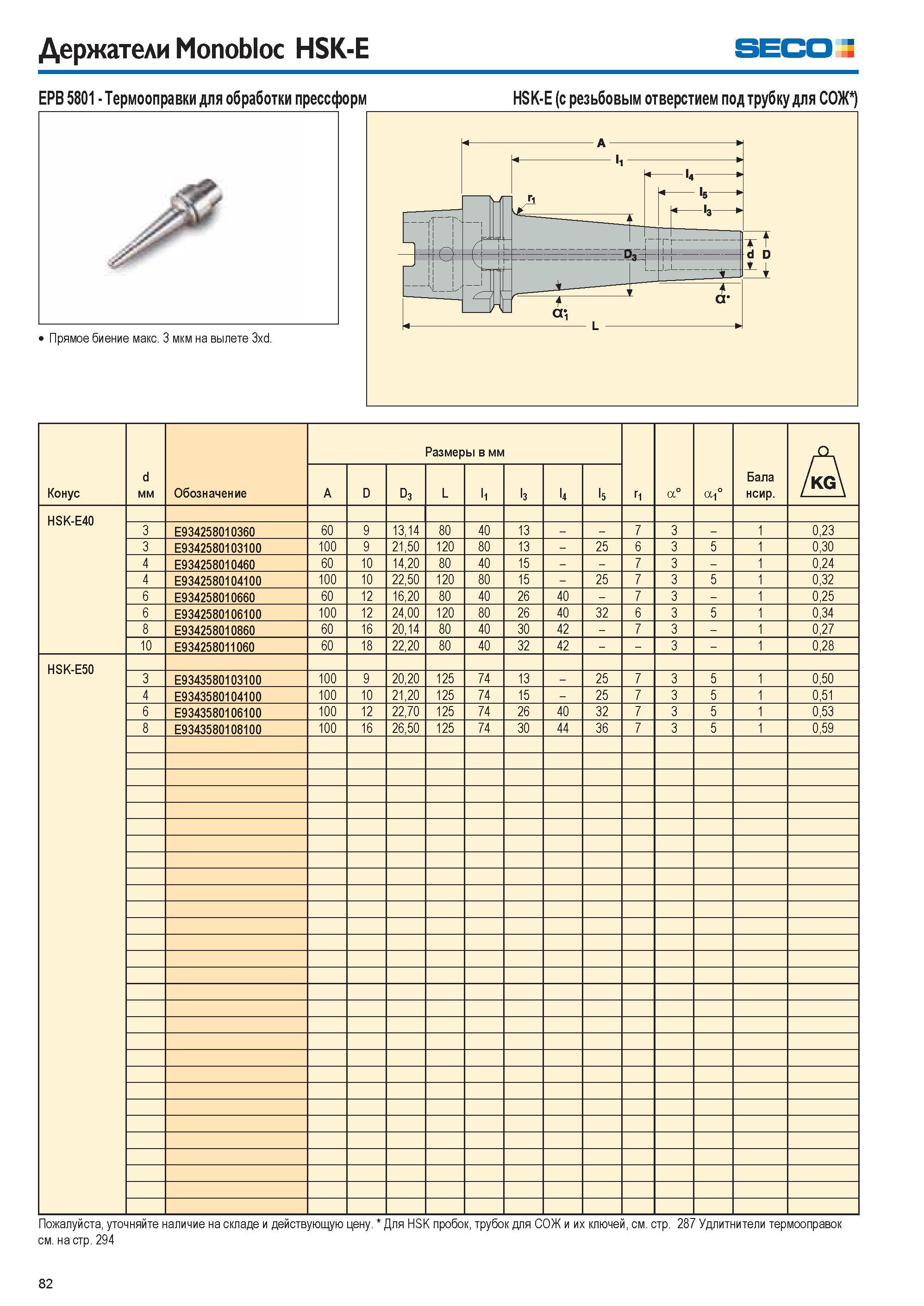

Держатели Monobloc HSK-E Seco EPB 5801 Термооправки для обработки прессформ HSK-E (с резьбовым отверстием под трубку для СОЖ Прямое биение макс. 3 мкм на вылете 3xd. Конус d мм Обозначение Размеры в мм П а° а- ° Бала нсир. А D D3 L I1 l3 I4 I5 HSK-E40 3 E934258010360 60 9 13,14 80 40 13 7 3 1 0,23 3 E9342580103100 100 9 21,50 120 80 13 25 6 3 5 1 0,30 4 E934258010460 60 10 14,20 80 40 15 7 3 1 0,24 4 E9342580104100 100 10 22,50 120 80 15 25 7 3 5 1 0,32 6 E934258010660 60 12 16,20 80 40 26 40 7 3 1 0,25 6 E9342580106100 100 12 24,00 120 80 26 40 32 6 3 5 1 0,34 8 E934258010860 60 16 20,14 80 40 30 42 7 3 1 0,27 10 E934258011060 60 18 22,20 80 40 32 42 3 1 0,28 HSK-E50 3 E9343580103100 100 9 20,20 125 74 13 25 7 3 5 1 0,50 4 E9343580104100 100 10 21,20 125 74 15 25 7 3 5 1 0,51 6 E9343580106100 100 12 22,70 125 74 26 40 32 7 3 5 1 0,53 8 E9343580108100 100 16 26,50 125 74 30 44 36 7 3 5 1 0,59 Пожалуйста, уточняйте наличие на складе и действующую цену. Для HSK пробок, трубок для СОЖ и их ключей, см. стр. 287 Удлитнители термооправок см. на стр. 294 82
