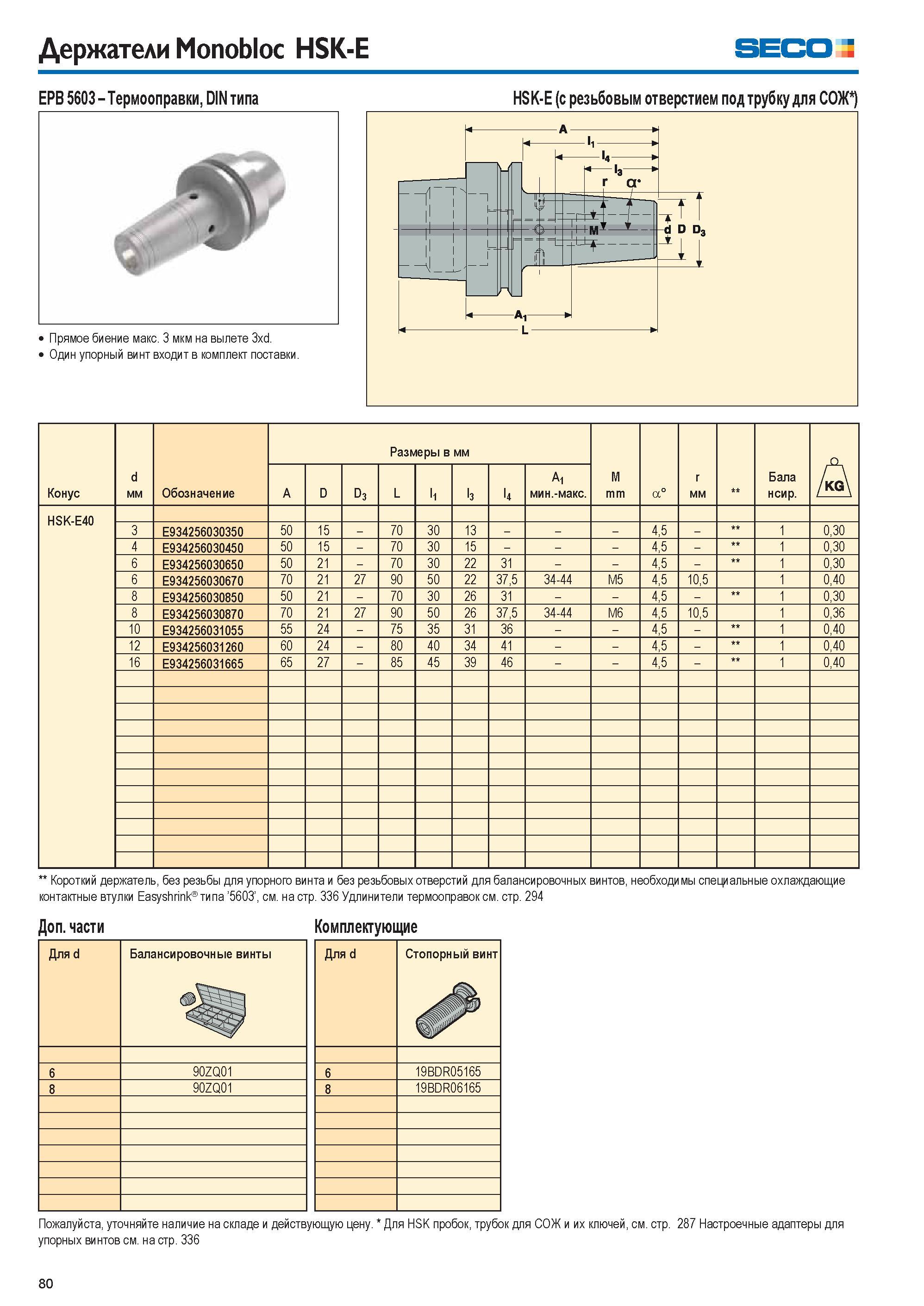

Держатели Monobloc HSK-E Seco EPB 5603 Термооправки, DIN типа Прямое биение макс. 3 мкм на вылете 3xd. Один упорный винт входит в комплект поставки. HSK-E (с резьбовым отверстием под трубку для СОЖ Конус d мм Обозначение Размеры в мм M mm a° r мм Бала нсир. A A D D3 L l1 l3 l4 A1 мин.-макс. HSK-E40 3 E934256030350 50 15 70 30 13 4,5 0,30 4 E934256030450 50 15 70 30 15 4,5 0,30 6 E934256030650 50 21 70 30 22 31 4,5 0,30 6 E934256030670 70 21 27 90 50 22 37,5 34-44 M5 4,5 10,5 0,40 8 E934256030850 50 21 70 30 26 31 4,5 0,30 8 E934256030870 70 21 27 90 50 26 37,5 34-44 M6 4,5 10,5 0,36 10 E934256031055 55 24 75 35 31 36 4,5 0,40 12 E934256031260 60 24 80 40 34 41 4,5 0,40 16 E934256031665 65 27 85 45 39 46 4,5 0,40 Короткий держатель, без резьбы для упорного винта и без резьбовых отверстий для балансировочных винтов, необходимы специальные охлаждающие контактные втулки Easyshrink типа ’5603’, см. на стр. 336 Удлинители термооправок см. стр. 294 Дополнительные части Комплектующие Для d Балансировочные винты Для d Стопорный винт 6 90ZQ01 6 19BDR05165 8 90ZQ01 8 19BDR06165 Пожалуйста, уточняйте наличие на складе и действующую цену. Для HSK пробок, трубок для СОЖ и их ключей, см. стр. 287 Настроечные адаптеры для упорных винтов см. на стр. 336 80
