76 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.76 |
|||||

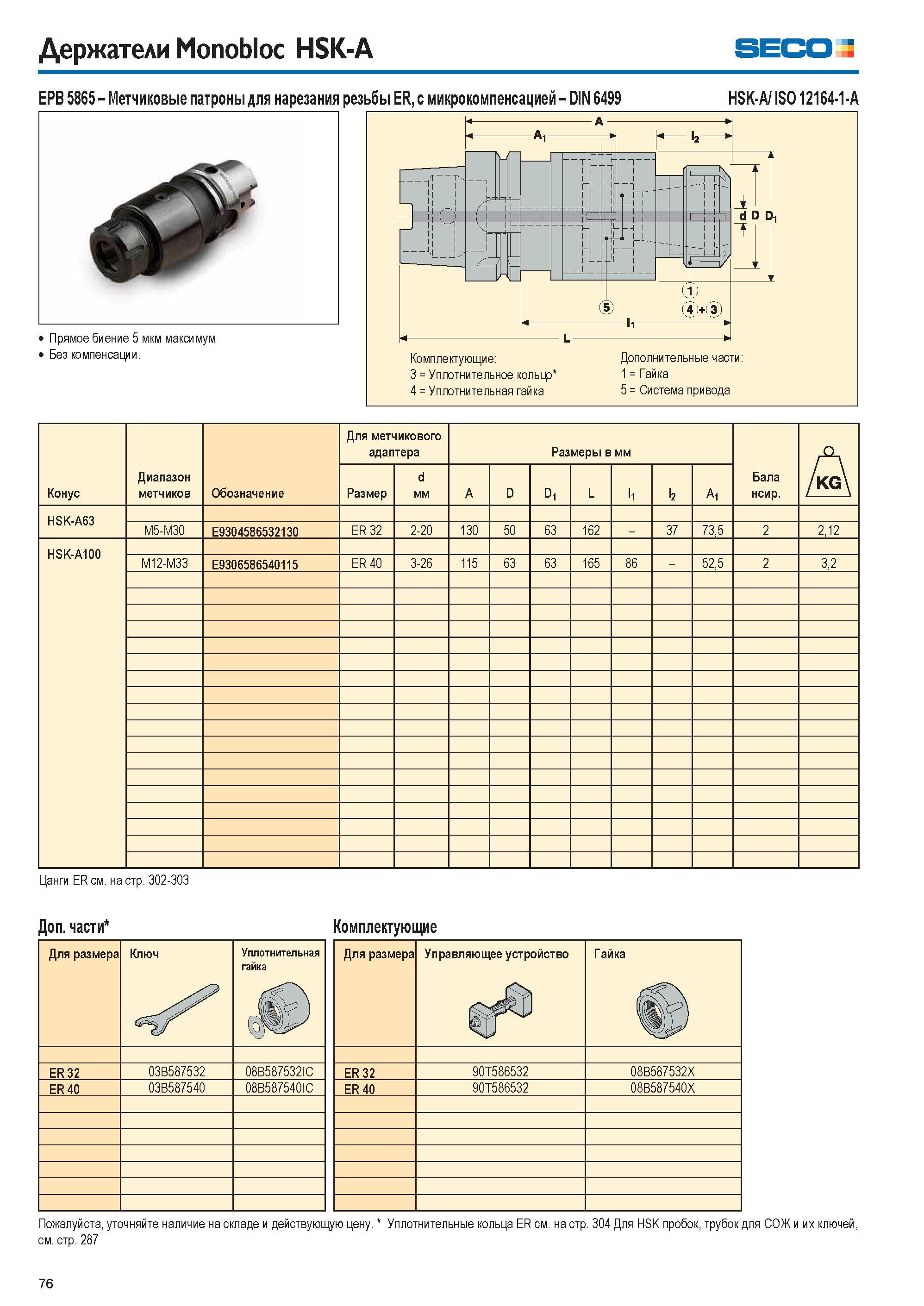

Каталог SECO 2015 Вспомогательный инструмент Стр. 76 0076 Lab2u Держатели Monobloc HSK-A Seco EPB 5865 Метчиковые патроны для нарезания резьбы ER, с микрокомпенсацией DIN 6499 HSK-A/ ISO 12164-1-A Прямое биение 5 мкм максимум Без компенсации. Конус Диапазон метчиков Обозначение Для метчикового адаптера Размеры в мм Бала нсир. А Размер d мм A D D1 L l1 l2 A1 HSK-A63 M5-M30 E9304586532130 ER 32 2-20 130 50 63 162 37 73,5 2 2,12 HSK-A100 M12-M33 E9306586540115 ER 40 3-26 115 63 63 165 86 52,5 2 3,2 Цанги ER см. на стр. 302-303 Дополнительные части Для размера Ключ Уплотнительная гайка ER 32 03B587532 08B587532IC ER 40 03B587540 08B587540IC Комплектующие Для размера Управляющее устройство Гайка ER 32 90T586532 08B587532X ER 40 90T586532 08B587540X Пожалуйста, уточняйте наличие на складе и действующую цену. Уплотнительные кольца ER см. на стр. 304 Для HSK пробок, трубок для СОЖ и их ключей, см. стр. 287 76 |
|||||
