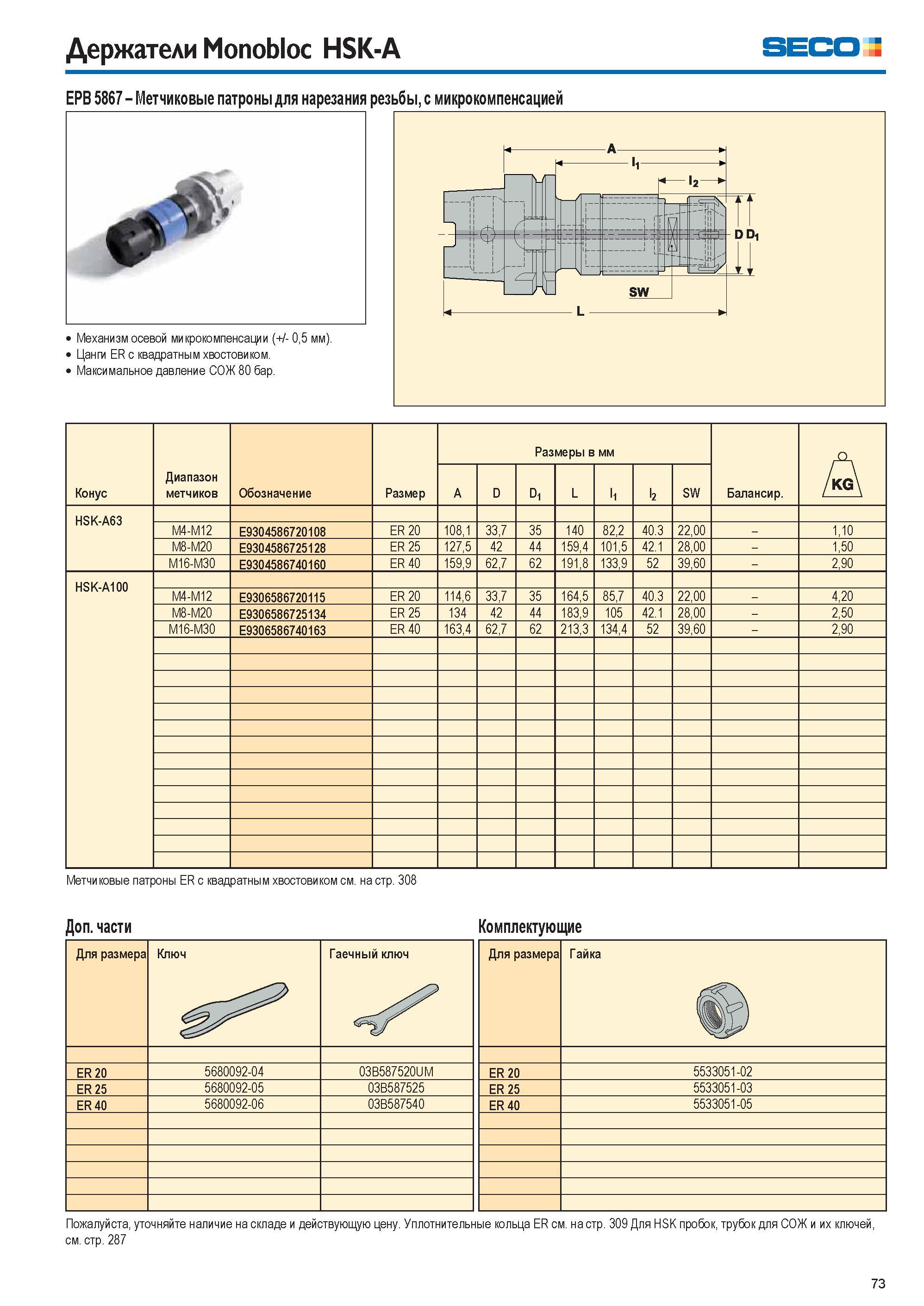

Держатели Monobloc HSK-A Seco EPB 5867 Метчиковые патроны для нарезания резьбы, с микрокомпенсацией Механизм осевой микрокомпенсации (+/- 0,5 мм). Цанги ER с квадратным хвостовиком. Максимальное давление СОЖ 80 бар. Конус Диапазон метчиков Обозначение Размер Размеры в мм Балансир. A A D D1 L h l2 SW HSK-A63 M4-M12 E9304586720108 ER 20 108,1 33,7 35 140 82,2 40.3 22,00 1,10 M8-M20 E9304586725128 ER 25 127,5 42 44 159,4 101,5 42.1 28,00 1,50 M16-M30 E9304586740160 ER 40 159,9 62,7 62 191,8 133,9 52 39,60 2,90 HSK-A100 M4-M12 E9306586720115 ER 20 114,6 33,7 35 164,5 85,7 40.3 22,00 4,20 M8-M20 E9306586725134 ER 25 134 42 44 183,9 105 42.1 28,00 2,50 M16-M30 E9306586740163 ER 40 163,4 62,7 62 213,3 134,4 52 39,60 2,90 Метчиковые патроны ER с квадратным хвостовиком см. на стр. 308 Дополнительные части Комплектующие Для размера Ключ Гаечный ключ Для размера Гайка ER 20 5680092-04 03B587520UM ER 20 5533051-02 ER 25 5680092-05 03B587525 ER 25 5533051-03 ER 40 5680092-06 03B587540 ER 40 5533051-05 Пожалуйста, уточняйте наличие на складе и действующую цену. Уплотнительные кольца ER см. на стр. 309 Для HSK пробок, трубок для СОЖ и их ключей, см. стр. 287 73
