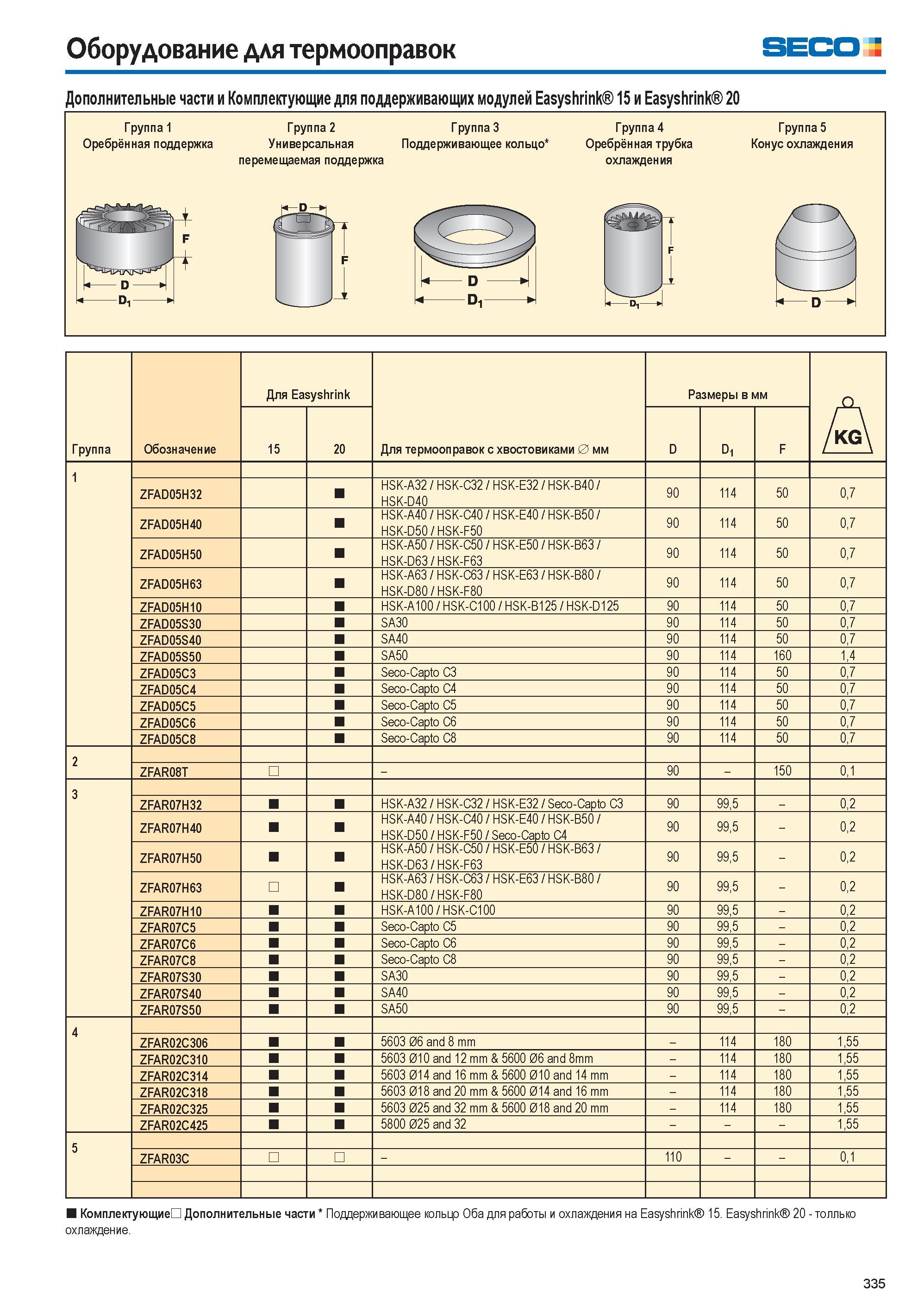

Оборудование для термооправок Seco Дополнительные части и Комплектующие для поддерживающих модулей Easyshrink 15 и Easyshrink 20 Группа 1 Оребрённая поддержка Группа 2 Группа 3 Универсальная Поддерживающее кольцо перемещаемая поддержка Группа 4 Оребрённая трубка охлаждения Группа 5 Конус охлаждения Группа Обозначение Для Easyshrink Для термооправок с хвостовиками 0 мм Размеры в мм A 15 20 D D1 F 1 ZFAD05H32 HSK-A32 / HSK-C32 / HSK-E32 / HSK-B40 / HSK-D40 90 114 50 0,7 ZFAD05H40 HSK-A40 / HSK-C40 / HSK-E40 / HSK-B50 / HSK-D50 / HSK-F50 90 114 50 0,7 ZFAD05H50 HSK-A50 / HSK-C50 / HSK-E50 / HSK-B63 / HSK-D63 / HSK-F63 90 114 50 0,7 ZFAD05H63 HSK-A63 / HSK-C63 / HSK-E63 / HSK-B80 / HSK-D80 / HSK-F80 90 114 50 0,7 ZFAD05H10 HSK-A100 / HSK-C100 / HSK-B125 / HSK-D125 90 114 50 0,7 ZFAD05S30 SA30 90 114 50 0,7 ZFAD05S40 SA40 90 114 50 0,7 ZFAD05S50 SA50 90 114 160 1,4 ZFAD05C3 Seco-Capto C3 90 114 50 0,7 ZFAD05C4 Seco-Capto C4 90 114 50 0,7 ZFAD05C5 Seco-Capto C5 90 114 50 0,7 ZFAD05C6 Seco-Capto C6 90 114 50 0,7 ZFAD05C8 Seco-Capto C8 90 114 50 0,7 2 ZFAR08T 90 150 0,1 3 ZFAR07H32 HSK-A32 / HSK-C32 / HSK-E32 / Seco-Capto C3 90 99,5 0,2 ZFAR07H40 HSK-A40 / HSK-C40 / HSK-E40 / HSK-B50 / HSK-D50 / HSK-F50 / Seco-Capto C4 90 99,5 0,2 ZFAR07H50 HSK-A50 / HSK-C50 / HSK-E50 / HSK-B63 / HSK-D63 / HSK-F63 90 99,5 0,2 ZFAR07H63 HSK-A63 / HSK-C63 / HSK-E63 / HSK-B80 / HSK-D80 / HSK-F80 90 99,5 0,2 ZFAR07H10 HSK-A100 / HSK-C100 90 99,5 0,2 ZFAR07C5 Seco-Capto C5 90 99,5 0,2 ZFAR07C6 Seco-Capto C6 90 99,5 0,2 ZFAR07C8 Seco-Capto C8 90 99,5 0,2 ZFAR07S30 SA30 90 99,5 0,2 ZFAR07S40 SA40 90 99,5 0,2 ZFAR07S50 SA50 90 99,5 0,2 4 ZFAR02C306 5603 06 and 8 mm 114 180 1,55 ZFAR02C310 5603 010 and 12 mm & 5600 06 and 8mm 114 180 1,55 ZFAR02C314 5603 014 and 16 mm & 5600 010 and 14 mm 114 180 1,55 ZFAR02C318 5603 018 and 20 mm & 5600 014 and 16 mm 114 180 1,55 ZFAR02C325 5603 025 and 32 mm & 5600 018 and 20 mm 114 180 1,55 ZFAR02C425 5800 025 and 32 1,55 5 ZFAR03C 110 0,1 Комплектующие Дополнительные части Поддерживающее кольцо Оба для работы и охлаждения на Easyshrink 15. Easyshrink 20 толлько охлаждение. 335
