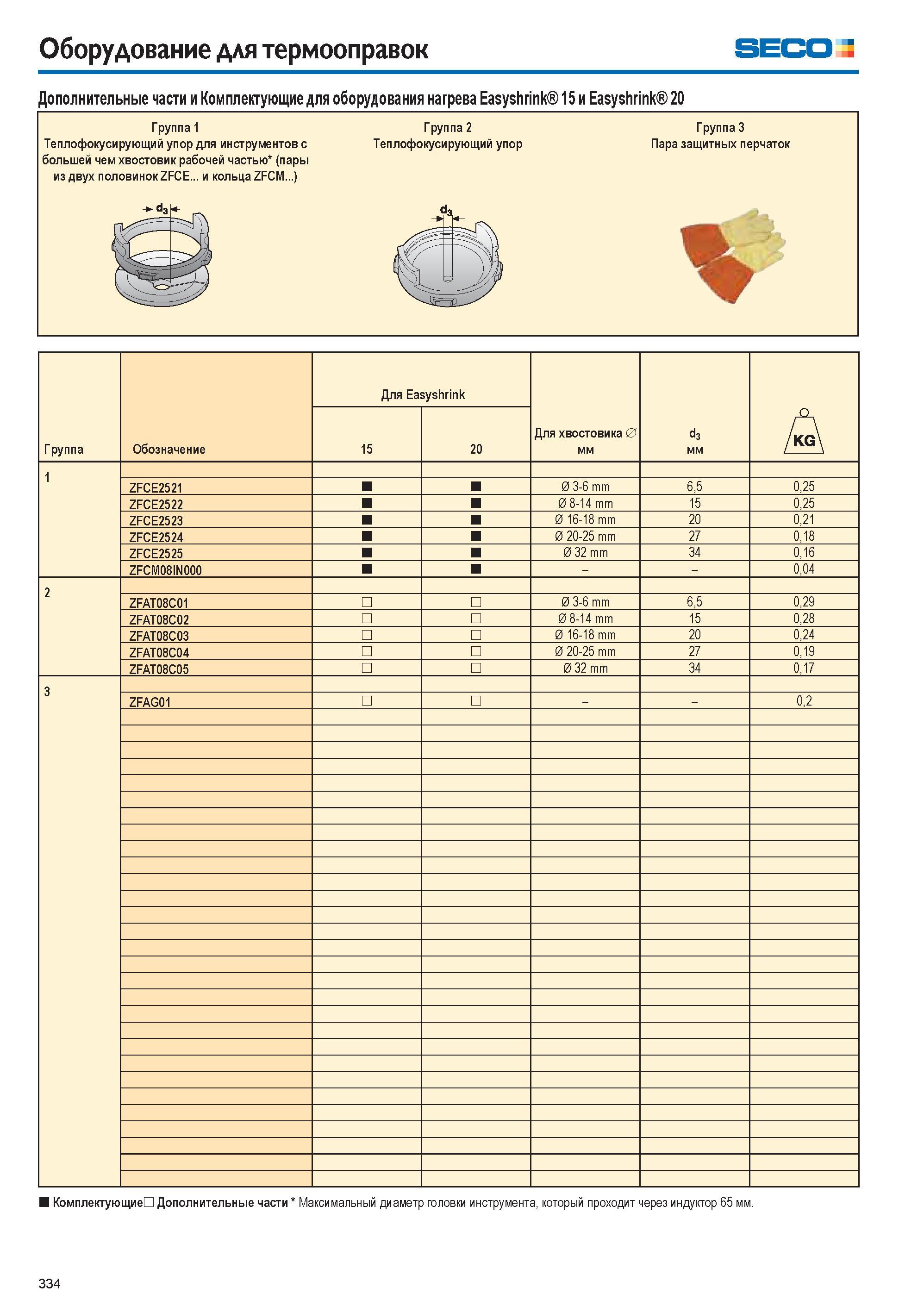

Оборудование для термооправок Seco Дополнительные части и Комплектующие для оборудования нагрева Easyshrink 15 и Easyshrink 20 Группа 1 Теплофокусирующий упор для инструментов с большей чем хвостовик рабочей частью (пары из двух половинок ZFCE... и кольца ZFCM...) Группа 2 Теплофокусирующий упор Группа 3 Пара защитных перчаток Группа Обозначение Для Easyshrink Для хвостовика 0 мм d3 мм A 15 20 1 ZFCE2521 0 3-6 mm 6,5 0,25 ZFCE2522 0 8-14 mm 15 0,25 ZFCE2523 0 16-18 mm 20 0,21 ZFCE2524 0 20-25 mm 27 0,18 ZFCE2525 0 32 mm 34 0,16 ZFCM08IN000 0,04 2 ZFAT08C01 0 3-6 mm 6,5 0,29 ZFAT08C02 0 8-14 mm 15 0,28 ZFAT08C03 0 16-18 mm 20 0,24 ZFAT08C04 0 20-25 mm 27 0,19 ZFAT08C05 0 32 mm 34 0,17 3 ZFAG01 0,2 Комплектующие Дополнительные части Максимальный диаметр головки инструмента, который проходит через индуктор 65 мм. 334
