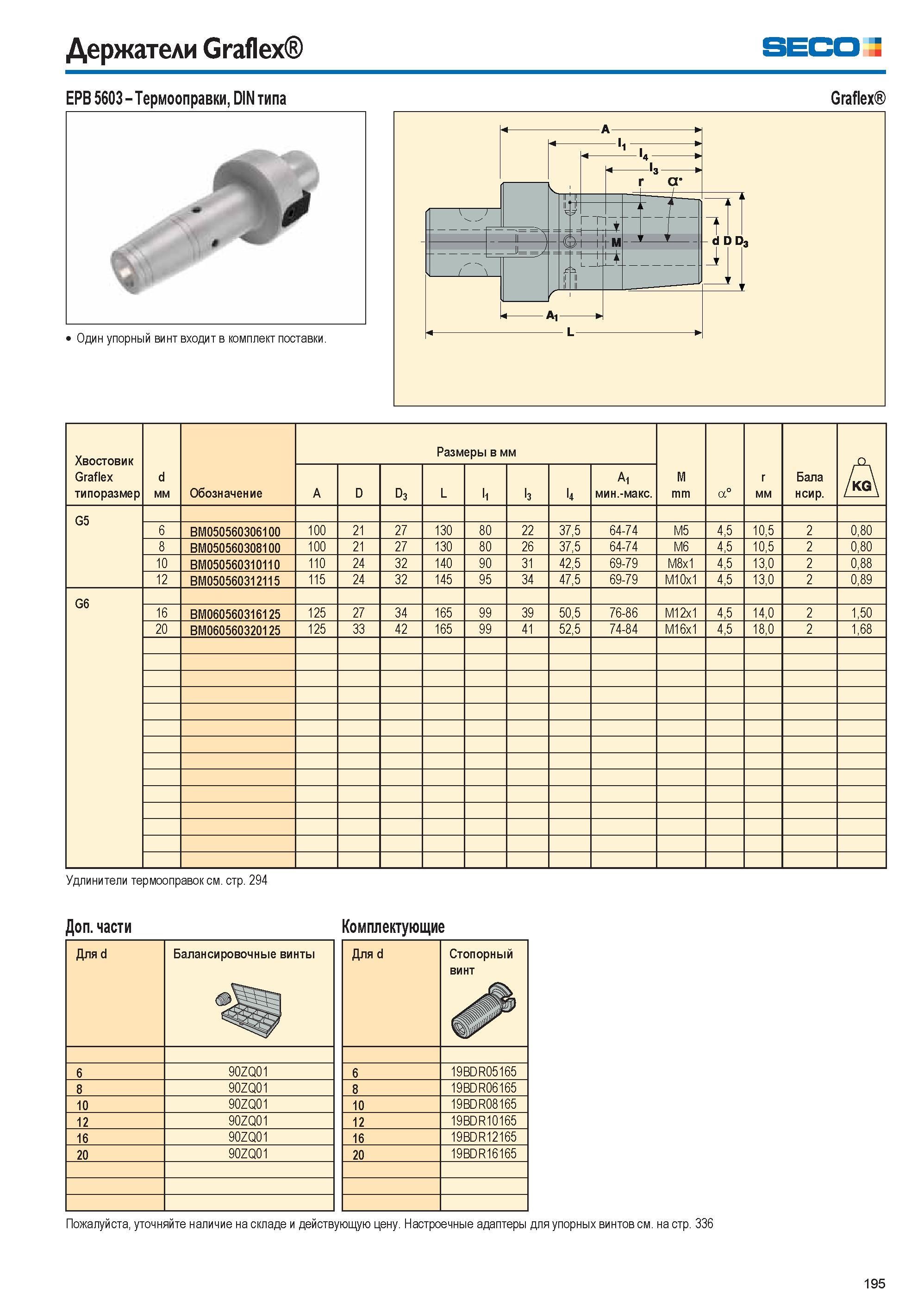

Держатели Graflex SECO EPB 5603 Термооправки, DIN типа Один упорный винт входит в комплект поставки. Graflex Хвостовик Graflex типоразмер d мм Обозначение Размеры в мм M mm a° r мм Бала нсир. A A D D3 L I1 l3 l4 A1 мин.-макс. G5 6 BM050560306100 100 21 27 130 80 22 37,5 64-74 M5 4,5 10,5 2 0,80 8 BM050560308100 100 21 27 130 80 26 37,5 64-74 M6 4,5 10,5 2 0,80 10 BM050560310110 110 24 32 140 90 31 42,5 69-79 M8x1 4,5 13,0 2 0,88 12 BM050560312115 115 24 32 145 95 34 47,5 69-79 M10x1 4,5 13,0 2 0,89 G6 16 BM060560316125 125 27 34 165 99 39 50,5 76-86 M12x1 4,5 14,0 2 1,50 20 BM060560320125 125 33 42 165 99 41 52,5 74-84 M16x1 4,5 18,0 2 1,68 Удлинители термооправок см. стр. 294 Дополнительные части Для d Балансировочные винты 6 90ZQ01 8 90ZQ01 10 90ZQ01 12 90ZQ01 16 90ZQ01 20 90ZQ01 Комплектующие Для d Стопорный винт 6 19BDR05165 8 19BDR06165 10 19BDR08165 12 19BDR10165 16 19BDR12165 20 19BDR16165 Пожалуйста, уточняйте наличие на складе и действующую цену. Настроечные адаптеры для упорных винтов см. на стр. 336 195
