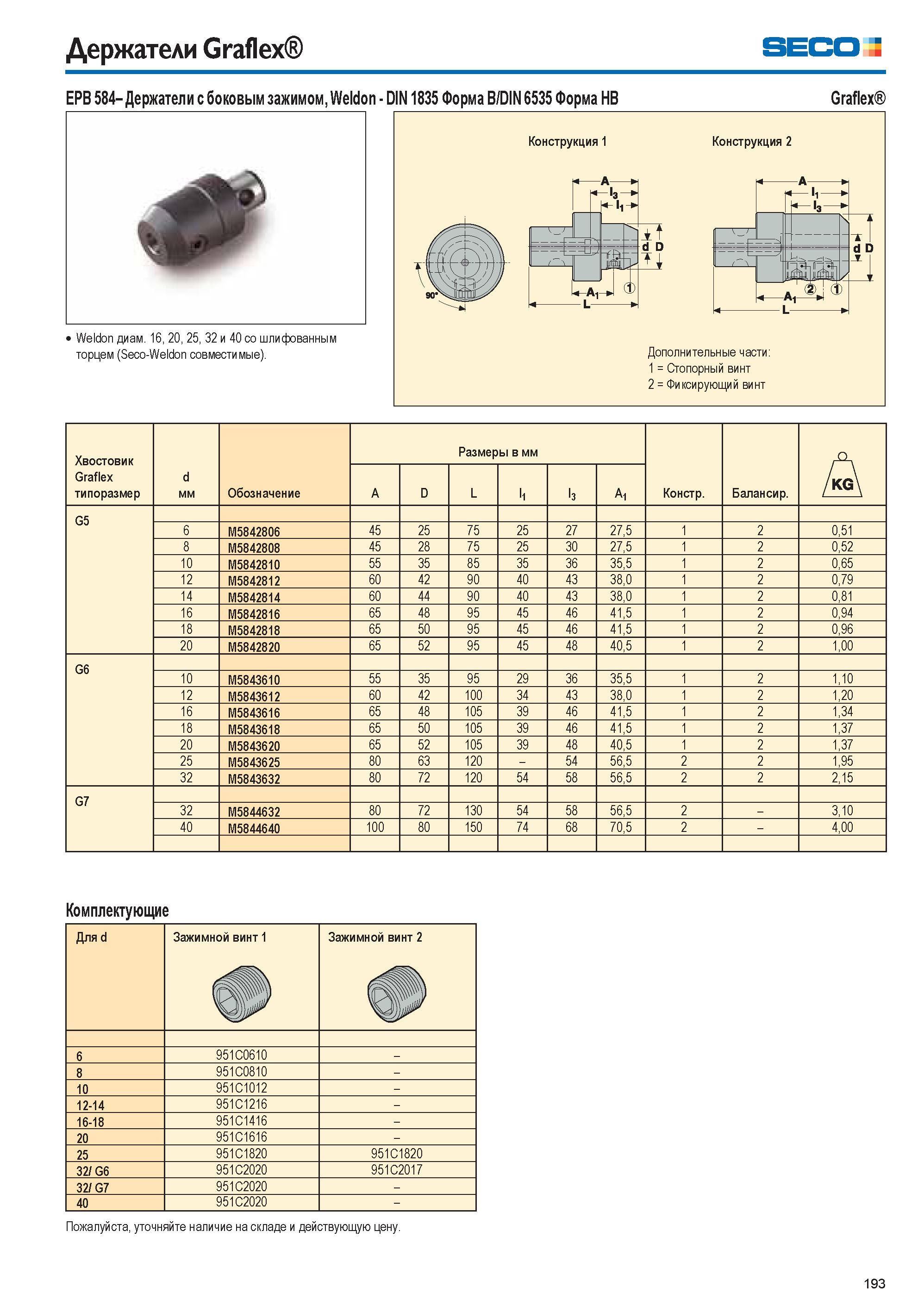

Держатели Graflex SECO EPB 584-Держатели с боковым зажимом, Weldon DIN 1835 Форма B/DIN 6535 Форма HB Graflex Weldon диам. 16, 20, 25, 32 и 40 со шлифованным торцем (Seco-Weldon совместимые). Конструкция 1 -4 А з 1 K-J г -t t -А -L- -4 - V - Конструкция 2 Дополнительные части 1 = Стопорный винт 2 = Фиксирующий винт Хвостовик Graflex типоразмер d мм Обозначение Размеры в мм Констр. Балансир. A A D L l1 l3 A1 G5 6 M5842806 45 25 75 25 27 27,5 1 2 0,51 8 M5842808 45 28 75 25 30 27,5 1 2 0,52 10 M5842810 55 35 85 35 36 35,5 1 2 0,65 12 M5842812 60 42 90 40 43 38,0 1 2 0,79 14 M5842814 60 44 90 40 43 38,0 1 2 0,81 16 M5842816 65 48 95 45 46 41,5 1 2 0,94 18 M5842818 65 50 95 45 46 41,5 1 2 0,96 20 M5842820 65 52 95 45 48 40,5 1 2 1,00 G6 10 M5843610 55 35 95 29 36 35,5 1 2 1,10 12 M5843612 60 42 100 34 43 38,0 1 2 1,20 16 M5843616 65 48 105 39 46 41,5 1 2 1,34 18 M5843618 65 50 105 39 46 41,5 1 2 1,37 20 M5843620 65 52 105 39 48 40,5 1 2 1,37 25 M5843625 80 63 120 54 56,5 2 2 1,95 32 M5843632 80 72 120 54 58 56,5 2 2 2,15 G7 32 M5844632 80 72 130 54 58 56,5 2 3,10 40 M5844640 100 80 150 74 68 70,5 2 4,00 Комплектующие Для d Зажимной винт 1 Зажимной винт 2 6 951C0610 8 951C0810 10 951C1012 12-14 951C1216 16-18 951C1416 20 951C1616 25 951C1820 951C1820 32/ G6 951C2020 951C2017 32/ G7 951C2020 40 951C2020 Пожалуйста, уточняйте наличие на складе и действующую цену. 193
