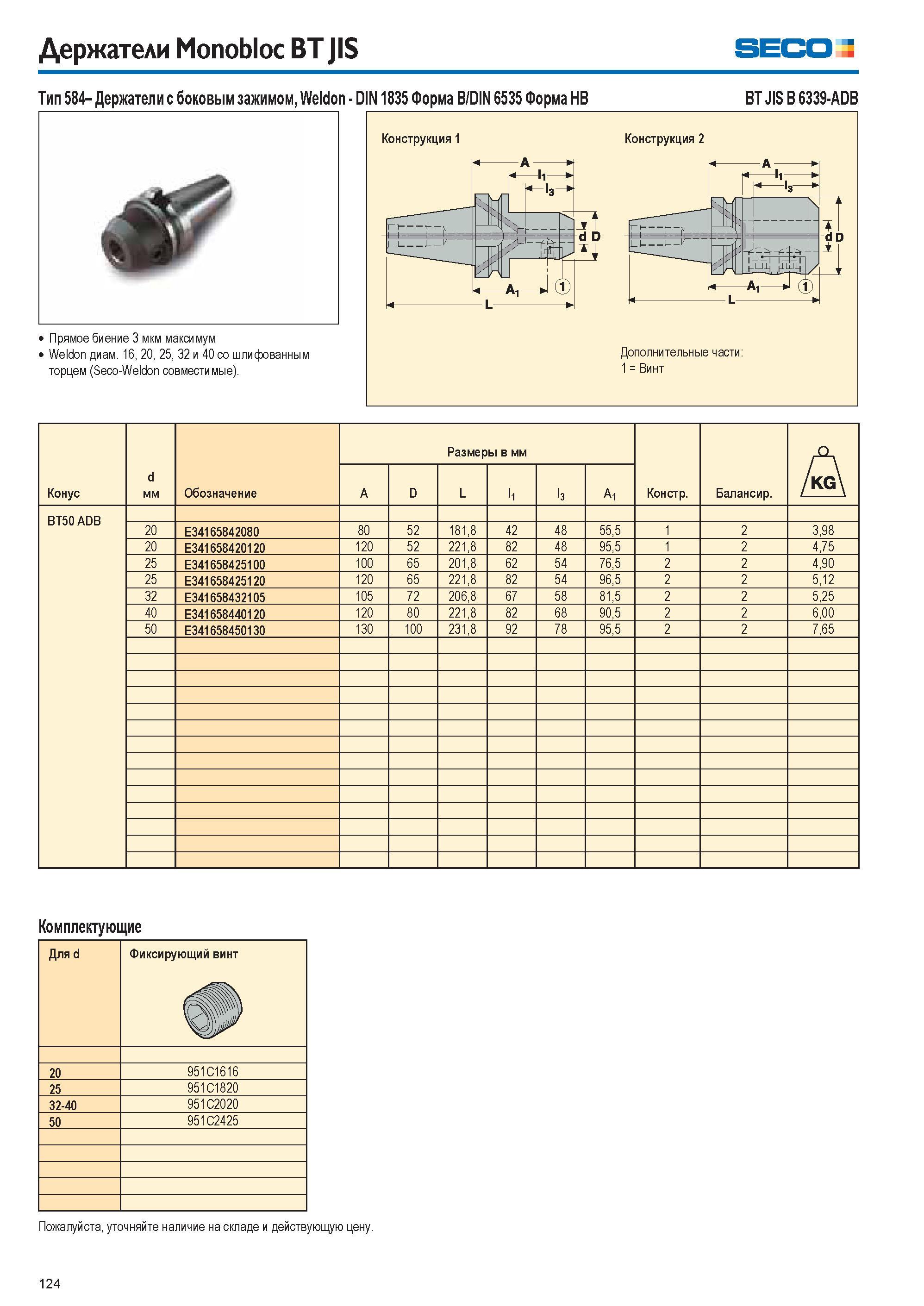

Держатели Monobloc BT JIS Seco Тип 584- Держатели с боковым зажимом, Weldon DIN 1835 Форма B/DIN 6535 Форма HB BT JIS B 6339-ADB Конструкция 1 Конструкция 2 Прямое биение 3 мкм максимум Weldon диам. 16, 20, 25, 32 и 40 со шлифованным торцем (Seco-Weldon совместимые). Дополнительные части 1 = Винт Конус d мм Обозначение Размеры в мм Констр. Балансир. А D L l1 l3 A1 BT50 ADB 20 E34165842080 80 52 181,8 42 48 55,5 1 2 3,98 20 E341658420120 120 52 221,8 82 48 95,5 1 2 4,75 25 E341658425100 100 65 201,8 62 54 76,5 2 2 4,90 25 E341658425120 120 65 221,8 82 54 96,5 2 2 5,12 32 E341658432105 105 72 206,8 67 58 81,5 2 2 5,25 40 E341658440120 120 80 221,8 82 68 90,5 2 2 6,00 50 E341658450130 130 100 231,8 92 78 95,5 2 2 7,65 Комплектующие Для d Фиксирующий винт 20 951C1616 25 951C1820 32-40 951C2020 50 951C2425 Пожалуйста, уточняйте наличие на складе и действующую цену. 124
