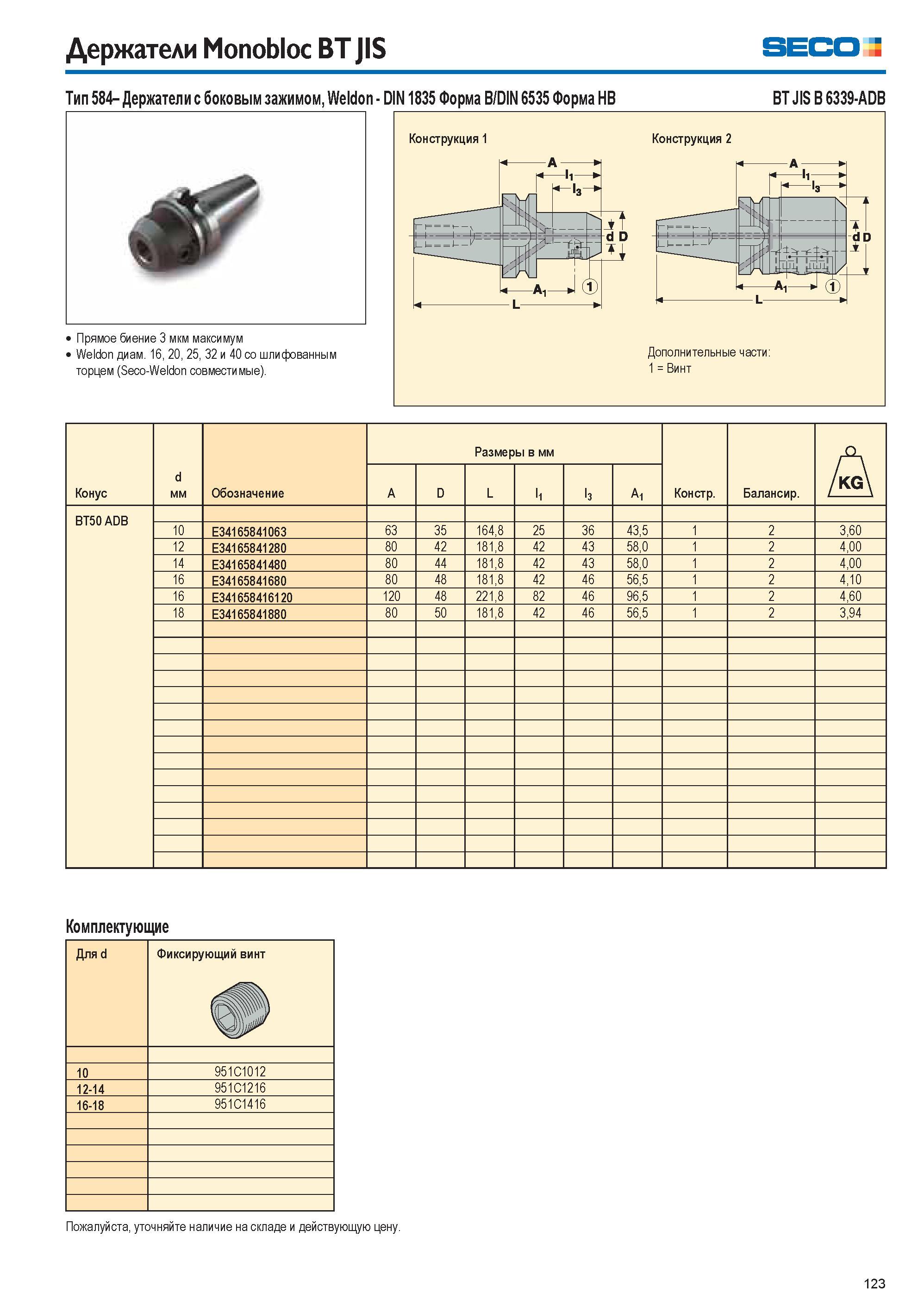

123 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.123

Каталог SECO 2015 Вспомогательный инструмент Стр. 123 0123 Lab2u

Держатели Monobloc BT JIS Seco Тип 584- Держатели с боковым зажимом, Weldon DIN 1835 Форма B/DIN 6535 Форма HB BT JIS B 6339-ADB Конструкция 1 Конструкция 2 Прямое биение 3 мкм максимум Weldon диам. 16, 20, 25, 32 и 40 со шлифованным торцем (Seco-Weldon совместимые). Дополнительные части 1 = Винт Конус d мм Обозначение Размеры в мм Констр. Балансир. А D L li l3 Ai BT50 ADB 10 E34165841063 63 35 164,8 25 36 43,5 1 2 3,60 12 E34165841280 80 42 181,8 42 43 58,0 1 2 4,00 14 E34165841480 80 44 181,8 42 43 58,0 1 2 4,00 16 E34165841680 80 48 181,8 42 46 56,5 1 2 4,10 16 E341658416120 120 48 221,8 82 46 96,5 1 2 4,60 18 E34165841880 80 50 181,8 42 46 56,5 1 2 3,94 Комплектующие Для d Фиксирующий винт 10 951C1012 12-14 951C1216 16-18 951C1416 Пожалуйста, уточняйте наличие на складе и действующую цену. 123
