117 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.117

Каталог SECO 2015 Вспомогательный инструмент Стр. 117 0117 Lab2u

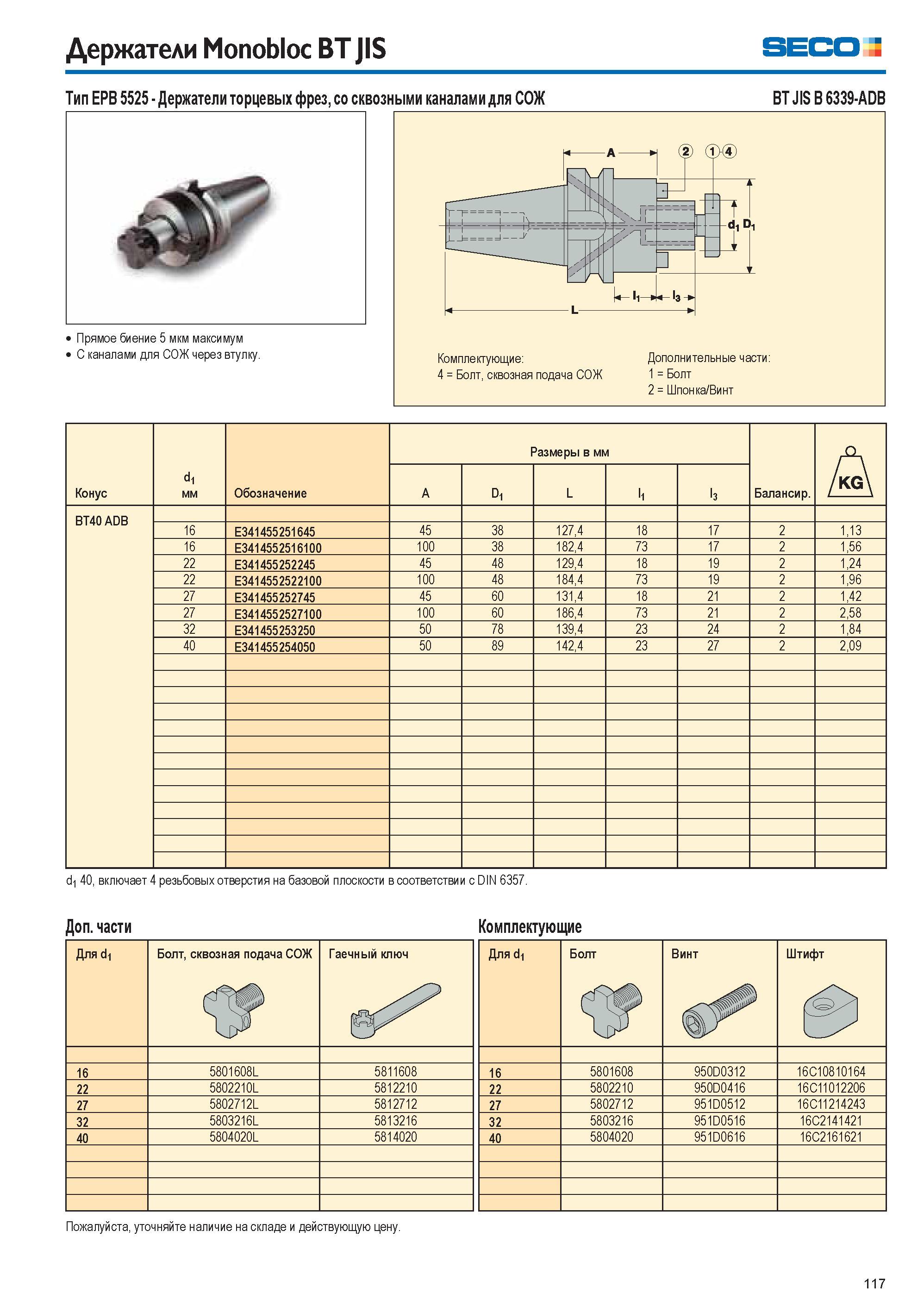

Держатели Monobloc BT JIS Seco Тип EPB 5525 Держатели торцевых фрез, со сквозными каналами для СОЖ BT JIS B 6339-ADB Прямое биение 5 мкм максимум С каналами для СОЖ через втулку. Комплектующие 4 = Болт, сквозная подача СОЖ Дополнительные части 1 = Болт 2 = Шпонка/Винт Конус di мм Обозначение Размеры в мм Балансир. А D1 L l1 l3 BT40 ADB 16 E341455251645 45 38 127,4 18 17 2 1,13 16 E3414552516100 100 38 182,4 73 17 2 1,56 22 E341455252245 45 48 129,4 18 19 2 1,24 22 E3414552522100 100 48 184,4 73 19 2 1,96 27 E341455252745 45 60 131,4 18 21 2 1,42 27 E3414552527100 100 60 186,4 73 21 2 2,58 32 E341455253250 50 78 139,4 23 24 2 1,84 40 E341455254050 50 89 142,4 23 27 2 2,09 di 40, включает 4 резьбовых отверстия на базовой плоскости в соответствии с DIN 6357. Дополнительные части Комплектующие Для d1 Болт, сквозная подача СОЖ Гаечный ключ Для d1 Болт Винт Штифт 16 5801608L 5811608 16 5801608 950D0312 16C10810164 22 5802210L 5812210 22 5802210 950D0416 16C11012206 27 5802712L 5812712 27 5802712 951D0512 16C11214243 32 5803216L 5813216 32 5803216 951D0516 16C2141421 40 5804020L 5814020 40 5804020 951D0616 16C2161621 Пожалуйста, уточняйте наличие на складе и действующую цену. 117
