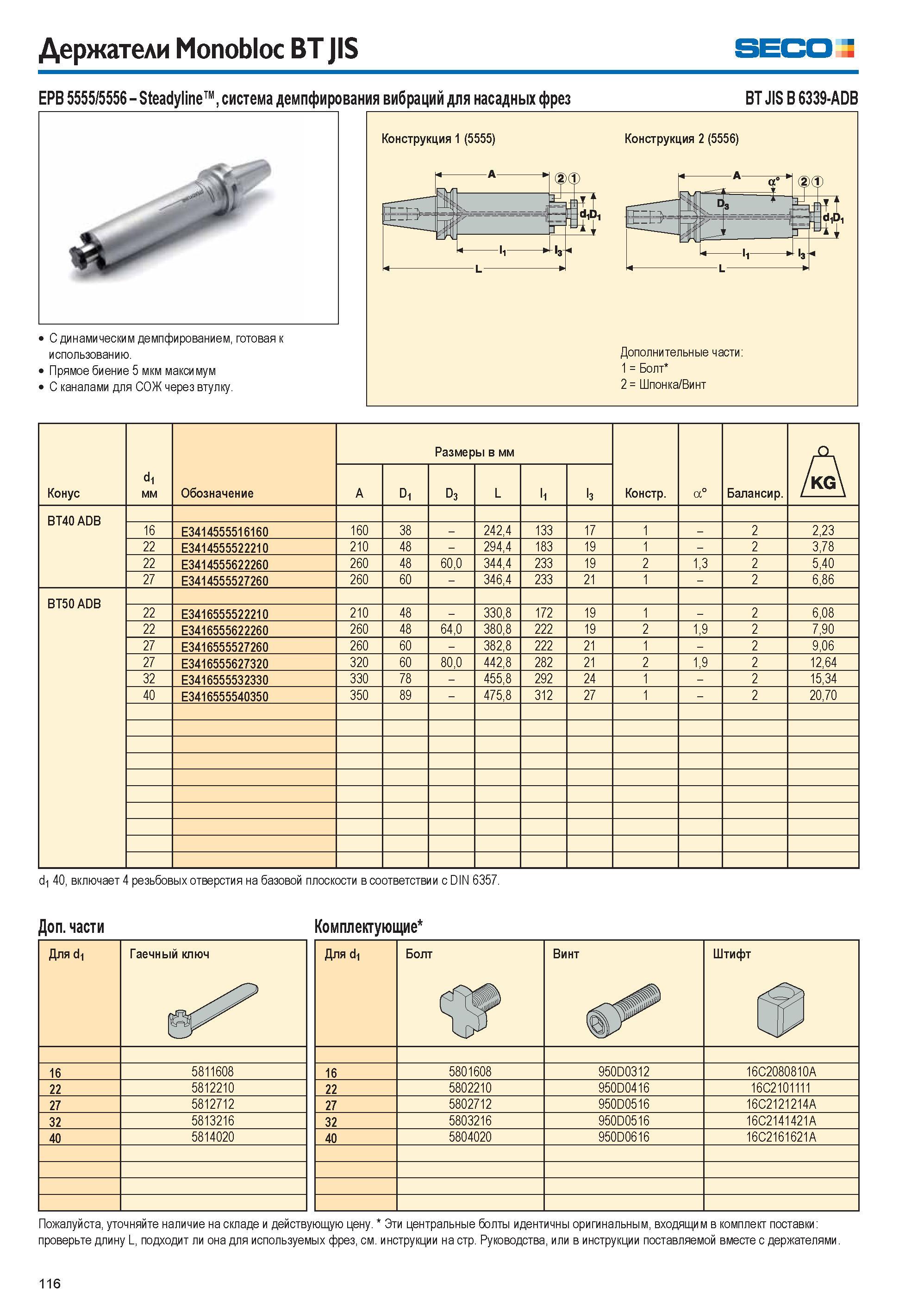

Держатели Monobloc BT JIS Seco EPB 5555/5556 Steadyline система демпфирования вибраций для насадных фрез BT JIS B 6339-ADB С динамическим демпфированием, готовая к использованию. Прямое биение 5 мкм максимум С каналами для СОЖ через втулку. Конус d1 мм Обозначение Размеры в мм Констр. а° Балансир. А D1 D3 L I1 l3 BT40 ADB 16 E3414555516160 160 38 242,4 133 17 1 2 2,23 22 E3414555522210 210 48 294,4 183 19 1 2 3,78 22 E3414555622260 260 48 60,0 344,4 233 19 1,3 2 5,40 27 E3414555527260 260 60 346,4 233 21 1 2 6,86 BT50 ADB 22 E3416555522210 210 48 330,8 172 19 1 2 6,08 22 E3416555622260 260 48 64,0 380,8 222 19 1,9 2 7,90 27 E3416555527260 260 60 382,8 222 21 1 2 9,06 27 E3416555627320 320 60 80,0 442,8 282 21 1,9 2 12,64 32 E3416555532330 330 78 455,8 292 24 1 2 15,34 40 E3416555540350 350 89 475,8 312 27 1 2 20,70 d- 40, включает 4 резьбовых отверстия на базовой плоскости в соответствии с DIN 6357. Дополнительные части Для d1 Гаечный ключ 16 5811608 22 5812210 27 5812712 32 5813216 40 5814020 Комплектующие Для d1 Болт Винт Штифт 16 5801608 950D0312 16C2080810A 22 5802210 950D0416 16C2101111 27 5802712 950D0516 16C2121214A 32 5803216 950D0516 16C2141421A 40 5804020 950D0616 16C2161621A Пожалуйста, уточняйте наличие на складе и действующую цену. Эти центральные болты идентичны оригинальным, входящим в комплект поставки проверьте длину L, подходит ли она для используемых фрез, см. инструкции на стр. Руководства, или в инструкции поставляемой вместе с держателями. 116
