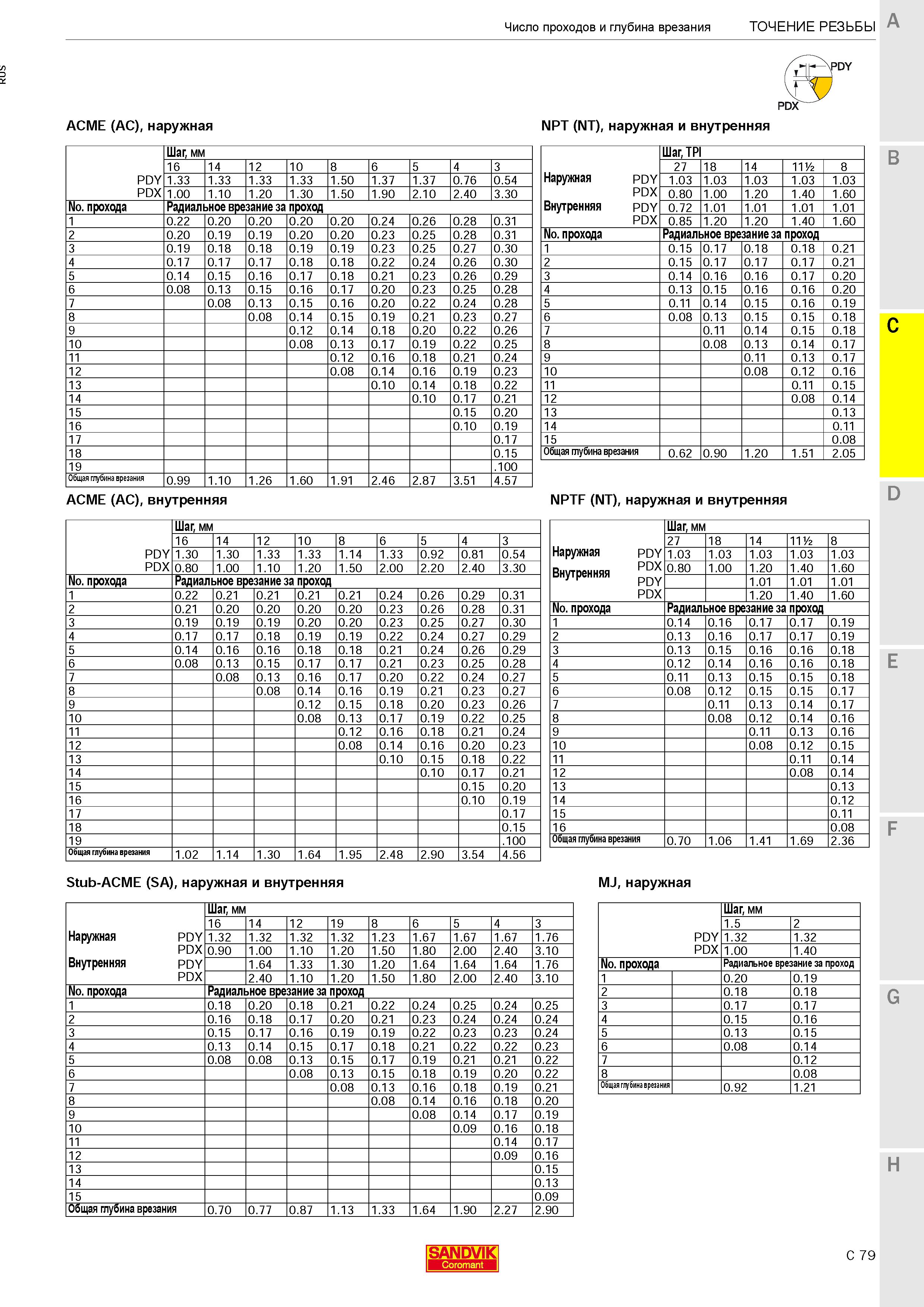

537 Каталог SANDVIK COROMANT 2020 Инструмент для токарной обработки Пластины Резцы Оснастка Стр.C79
Каталог SANDVIK COROMANT 2020 Инструмент для токарной обработки Стр. C79 0537 Lab2u спя Число проходов и глубина врезания Точение резьбы A ACME (AC), наружная ACME (AC), внутренняя Stub-ACME (SA), наружная и внутренняя PDY PDX NPT (NT), наружная и внутренняя Шаг, мм 16 14 12 10 8 6 5 4 3 PDY 1.33 1.33 1.33 1.33 1.50 1.37 1.37 0.76 0.54 PDX 1.00 1.10 1.20 1.30 1.50 1.90 2.10 2.40 3.30 No. прохода Радиальное врезание за проход 1 0.22 0.20 0.20 0.20 0.20 0.24 0.26 0.28 0.31 2 0.20 0.19 0.19 0.20 0.20 0.23 0.25 0.28 0.31 3 0.19 0.18 0.18 0.19 0.19 0.23 0.25 0.27 0.30 4 0.17 0.17 0.17 0.18 0.18 0.22 0.24 0.26 0.30 5 0.14 0.15 0.16 0.17 0.18 0.21 0.23 0.26 0.29 6 0.08 0.13 0.15 0.16 0.17 0.20 0.23 0.25 0.28 7 0.08 0.13 0.15 0.16 0.20 0.22 0.24 0.28 8 0.08 0.14 0.15 0.19 0.21 0.23 0.27 9 0.12 0.14 0.18 0.20 0.22 0.26 10 0.08 0.13 0.17 0.19 0.22 0.25 11 0.12 0.16 0.18 0.21 0.24 12 0.08 0.14 0.16 0.19 0.23 13 0.10 0.14 0.18 0.22 14 0.10 0.17 0.21 15 0.15 0.20 16 0.10 0.19 17 0.17 18 0.15 19 .100 Общая глубина врезания 0.99 1.10 1.26 1.60 1.91 2.46 2.87 3.51 4.57 Наружная pdy PDX Внутренняя pdy PDX Шаг, TPI 27 18 14 11% 8 1.03 1.03 1.03 1.03 1.03 0.80 1.00 1.20 1.40 1.60 0.72 1.01 1.01 1.01 1.01 0.85 1.20 1.20 1.40 1.60 No. прохода Радиальное врезание за проход 1 0.15 0.17 0.18 0.18 0.21 2 0.15 0.17 0.17 0.17 0.21 3 0.14 0.16 0.16 0.17 0.20 4 0.13 0.15 0.16 0.16 0.20 5 0.11 0.14 0.15 0.16 0.19 6 0.08 0.13 0.15 0.15 0.18 7 0.11 0.14 0.15 0.18 8 0.08 0.13 0.14 0.17 9 0.11 0.13 0.17 10 0.08 0.12 0.16 11 0.11 0.15 12 0.08 0.14 13 0.13 14 0.11 15 0.08 Общая глубина врезания 0.62 0.90 1.20 1.51 2.05 B C NPTF (NT), наружная и внутренняя D Шаг, мм 16 14 12 10 8 6 5 4 3 PDY 1.30 1.30 1.33 1.33 1.14 1.33 0.92 0.81 0.54 PDX 0.80 1.00 1.10 1.20 1.50 2.00 2.20 2.40 3.30 No. прохода Радиальное врезание за проход 1 0.22 0.21 0.21 0.21 0.21 0.24 0.26 0.29 0.31 2 0.21 0.20 0.20 0.20 0.20 0.23 0.26 0.28 0.31 3 0.19 0.19 0.19 0.20 0.20 0.23 0.25 0.27 0.30 4 0.17 0.17 0.18 0.19 0.19 0.22 0.24 0.27 0.29 5 0.14 0.16 0.16 0.18 0.18 0.21 0.24 0.26 0.29 6 0.08 0.13 0.15 0.17 0.17 0.21 0.23 0.25 0.28 7 0.08 0.13 0.16 0.17 0.20 0.22 0.24 0.27 8 0.08 0.14 0.16 0.19 0.21 0.23 0.27 9 0.12 0.15 0.18 0.20 0.23 0.26 10 0.08 0.13 0.17 0.19 0.22 0.25 11 0.12 0.16 0.18 0.21 0.24 12 0.08 0.14 0.16 0.20 0.23 13 0.10 0.15 0.18 0.22 14 0.10 0.17 0.21 15 0.15 0.20 16 0.10 0.19 17 0.17 18 0.15 19 .100 Общая глубина врезания 1.02 1.14 1.30 1.64 1.95 2.48 2.90 3.54 4.56 Наружная pdy PDX Внутренняя pDY PDX Шаг, мм 27 18 14 11% 8 1.03 1.03 1.03 1.03 1.03 0.80 1.00 1.20 1.40 1.60 1.01 1.01 1.01 1.20 1.40 1.60 No. прохода Радиальное врезание за проход 1 0.14 0.16 0.17 0.17 0.19 2 0.13 0.16 0.17 0.17 0.19 3 0.13 0.15 0.16 0.16 0.18 4 0.12 0.14 0.16 0.16 0.18 5 0.11 0.13 0.15 0.15 0.18 6 0.08 0.12 0.15 0.15 0.17 7 0.11 0.13 0.14 0.17 8 0.08 0.12 0.14 0.16 9 0.11 0.13 0.16 10 0.08 0.12 0.15 11 0.11 0.14 12 0.08 0.14 13 0.13 14 0.12 15 0.11 16 0.08 Общая глубина врезания 0.70 1.06 1.41 1.69 2.36 E F MJ, наружная Наружная PDY PDX Внутренняя PDY PDX Шаг, мм 16 14 12 19 8 6 5 4 3 1.32 1.32 1.32 1.32 1.23 1.67 1.67 1.67 1.76 0.90 1.00 1.10 1.20 1.50 1.80 2.00 2.40 3.10 1.64 1.33 1.30 1.20 1.64 1.64 1.64 1.76 2.40 1.10 1.20 1.50 1.80 2.00 2.40 3.10 No. прохода Радиальное врезание за проход 1 0.18 0.20 0.18 0.21 0.22 0.24 0.25 0.24 0.25 2 0.16 0.18 0.17 0.20 0.21 0.23 0.24 0.24 0.24 3 0.15 0.17 0.16 0.19 0.19 0.22 0.23 0.23 0.24 4 0.13 0.14 0.15 0.17 0.18 0.21 0.22 0.22 0.23 5 0.08 0.08 0.13 0.15 0.17 0.19 0.21 0.21 0.22 6 0.08 0.13 0.15 0.18 0.19 0.20 0.22 7 0.08 0.13 0.16 0.18 0.19 0.21 8 0.08 0.14 0.16 0.18 0.20 9 0.08 0.14 0.17 0.19 10 0.09 0.16 0.18 11 0.14 0.17 12 0.09 0.16 13 0.15 14 0.13 15 0.09 Общая глубина врезания 0.70 0.77 0.87 1.13 1.33 1.64 1.90 2.27 2.90 PDY PDX Шаг, мм 1.5 2 1.32 1.32 1.00 1.40 No. прохода Радиальное врезание за проход 1 0.20 0.19 2 0.18 0.18 3 0.17 0.17 4 0.15 0.16 5 0.13 0.15 6 0.08 0.14 7 0.12 8 0.08 Общая глубина врезания 0.92 1.21 H SANDVIK Coromant C 79
