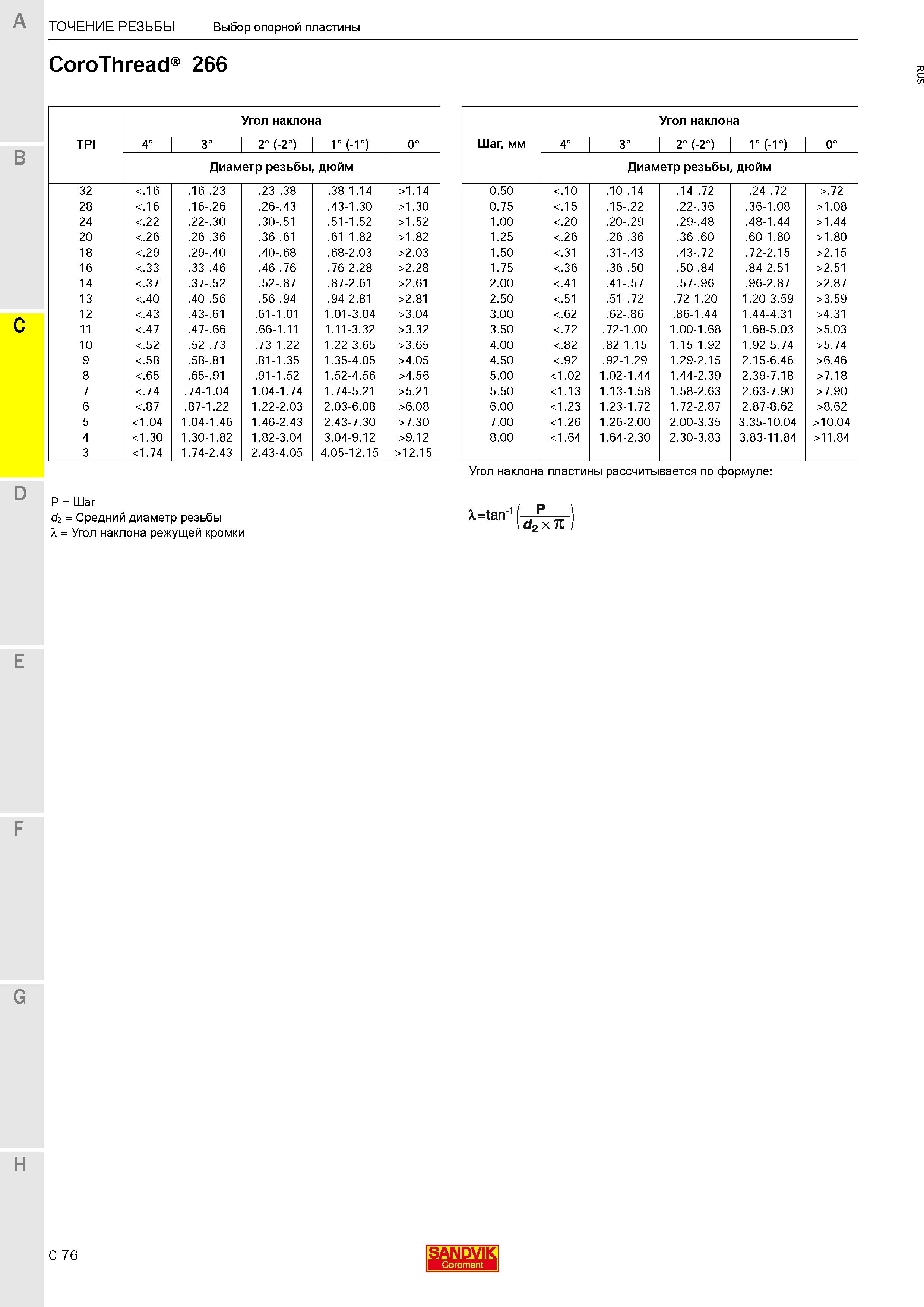

Точение резьбы Выбор опорной пластины CoroThread 266 TPI 4° 3° Угол наклона 2° (-2°) 1° (-1°) 0° Диаметр резьбы, дюйм 32 .16 .16-.23 .23-.38 .38-1.14 >1.14 28 .16 .16-.26 .26-.43 .43-1.30 >1.30 24 .22 .22-.30 .30-.51 .51-1.52 >1.52 20 .26 .26-.36 .36-.61 .61-1.82 >1.82 18 .29 .29-.40 .40-.68 .68-2.03 >2.03 16 .33 .33-.46 6 .7 6- .4 .76-2.28 >2.28 14 .37 .37-.52 7 .8 2- .5 .87-2.61 >2.61 13 .40 .40-.56 4 .9 6- .5 .94-2.81 >2.81 12 .43 .43-.61 .61-1.01 1.01-3.04 >3.04 11 .47 6 .6 7- .4 .66-1.11 1.11-3.32 >3.32 10 .52 .52-.73 .73-1.22 1.22-3.65 >3.65 9 .58 .58-.81 .81-1.35 1.35-4.05 >4.05 8 .65 .65-.91 .91-1.52 1.52-4.56 >4.56 7 .74 .74-1.04 1.04-1.74 1.74-5.21 >5.21 6 .87 .87-1.22 1.22-2.03 2.03-6.08 >6.08 5 1.04 1.04-1.46 1.46-2.43 2.43-7.30 >7.30 4 1.30 1.30-1.82 1.82-3.04 3.04-9.12 >9.12 3 1.74 1.74-2.43 2.43-4.05 4.05-12.15 >12.15 B C D P = Шаг d2 = Средний диаметр резьбы Я = Угол наклона режущей кромки Шаг, мм 4° 3° Угол наклона 2° (-2°) 1° (-1°) 0° Диаметр резьбы, дюйм 0.50 .10 .10-.14 .14-.72 .24-.72 >.72 0.75 .15 .15-.22 .22-.36 .36-1.08 >1.08 1.00 .20 .20-.29 .29-.48 .48-1.44 >1.44 1.25 .26 .26-.36 .36-.60 .60-1.80 >1.80 1.50 .31 .31-.43 .43-.72 .72-2.15 >2.15 1.75 .36 .36-.50 .50-.84 .84-2.51 >2.51 2.00 .41 .41-.57 6 .9 7- .5 .96-2.87 >2.87 2.50 .51 .51-.72 .72-1.20 1.20-3.59 >3.59 3.00 .62 6 .8 2- .6 .86-1.44 1.44-4.31 >4.31 3.50 .72 .72-1.00 1.00-1.68 1.68-5.03 >5.03 4.00 .82 .82-1.15 1.15-1.92 1.92-5.74 >5.74 4.50 .92 .92-1.29 1.29-2.15 2.15-6.46 >6.46 5.00 1.02 1.02-1.44 1.44-2.39 2.39-7.18 >7.18 5.50 1.13 1.13-1.58 1.58-2.63 2.63-7.90 >7.90 6.00 1.23 1.23-1.72 1.72-2.87 2.87-8.62 >8.62 7.00 1.26 1.26-2.00 2.00-3.35 3.35-10.04 >10.04 8.00 1.64 1.64-2.30 2.30-3.83 3.83-11.84 >11.84 Угол наклона пластины рассчитывается по формуле: E F G H C 76 SANDVIK Coromant
