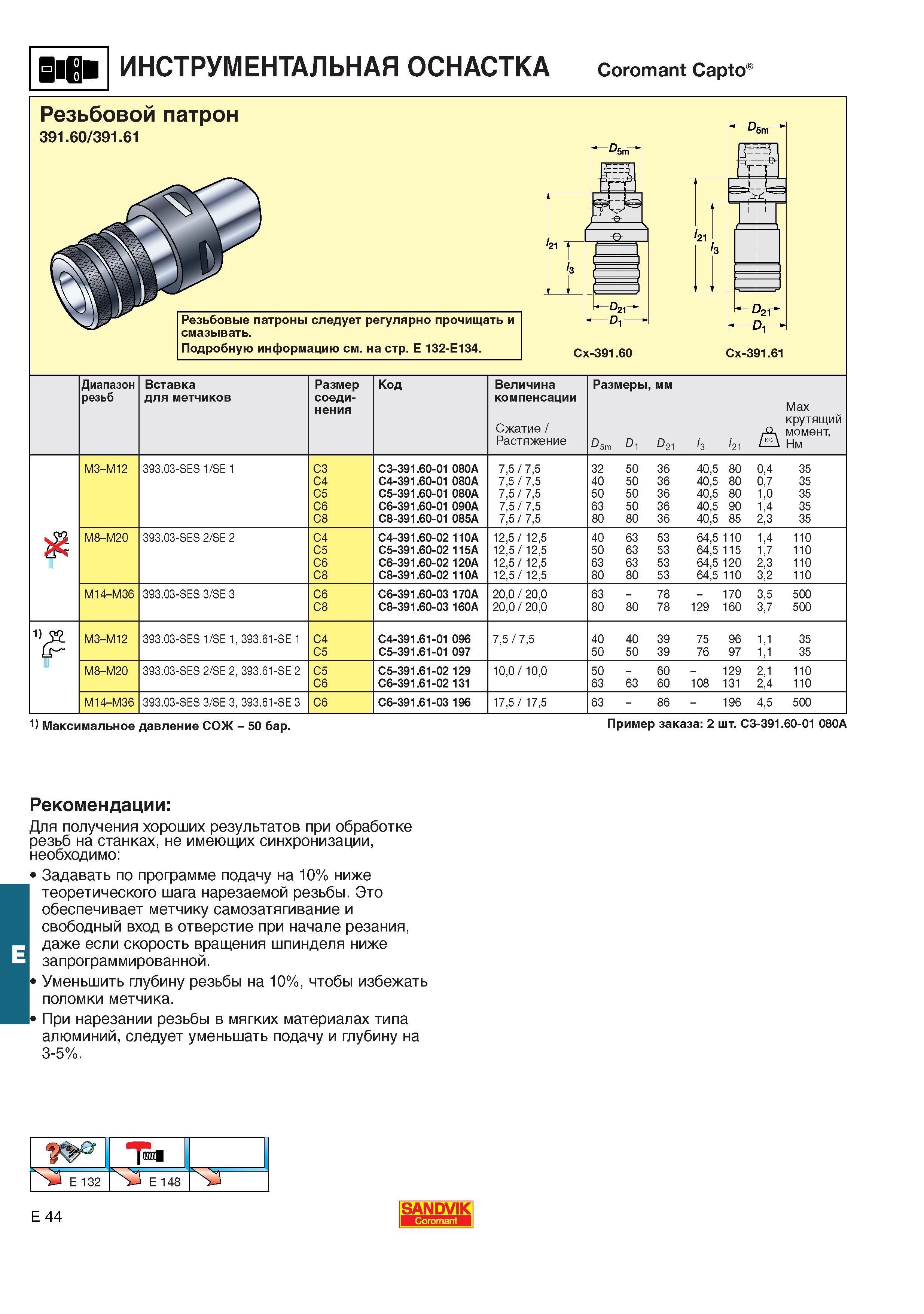

ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Coromant Capto Резьбовой патрон 391.60 391.61 Резьбовые патроны следует регулярно прочищать и смазывать. Подробную информацию см. на стр. Е 132-Е134. D 5m 7 1 L- jt f21 3 L hi 3i Cx-391.60 Cx-391.61 Диапазон резьб Вставка для метчиков Размер соединения Код Величина компенсации Сжатие Растяжение Размеры мм D5m D1 D21 3 21 A Max крутящий момент Нм M3-M12 393.03-SES 1 SE 1 C3 C3-391.60-01 080A 75 75 32 50 36 405 80 04 35 C4 C4-391.60-01 080A 75 75 40 50 36 405 80 07 35 C5 C5-391.60-01 080A 75 75 50 50 36 405 80 10 35 C6 C6-391.60-01 090A 75 75 63 50 36 405 90 14 35 C8 C8-391.60-01 085A 75 75 80 80 36 405 85 23 35 M8-M20 393.03-SES 2 SE 2 C4 C4-391.60-02 110A 125 125 40 63 53 645 110 14 110 C5 C5-391.60-02 115A 125 125 50 63 53 645 115 17 110 C6 C6-391.60-02 120A 125 125 63 63 53 645 120 23 110 C8 C8-391.60-02 110A 125 125 80 80 53 645 110 32 110 M14-M36 393.03-SES 3 SE 3 C6 C6-391.60-03 170A 200 200 63 78 - 170 35 500 C8 C8-391.60-03 160A 200 200 80 80 78 129 160 37 500 1) M3-M12 393.03-SES 1 SE 1 393.61-SE 1 C4 C4-391.61-01 096 75 75 40 40 39 75 96 11 35 C5 C5-391.61-01 097 50 50 39 76 97 11 35 M8-M20 393.03-SES 2 SE 2 393.61-SE 2 C5 C5-391.61-02 129 100 100 50 60 - 129 21 110 C6 C6-391.61-02 131 63 63 60 108 131 24 110 M14-M36 393.03-SES 3 SE 3 393.61-SE 3 C6 C6-391.61-03 196 175 175 63 - 86 - 196 45 500 1) Максимальное давление СОЖ - 50 бар. Пример заказа 2 шт. C3-391.60-01 080A Рекомендации Для получения хороших результатов при обработке резьб на станках не имеющих синхронизации необходимо Задавать по программе подачу на 10% ниже теоретического шага нарезаемой резьбы. Это обеспечивает метчику самозатягивание и свободный вход в отверстие при начале резания даже если скорость вращения шпинделя ниже запрограммированной. Уменьшить глубину резьбы на 10% чтобы избежать поломки метчика. При нарезании резьбы в мягких материалах типа алюминий следует уменьшать подачу и глубину на 3-5%. E 44 SANDVIK
