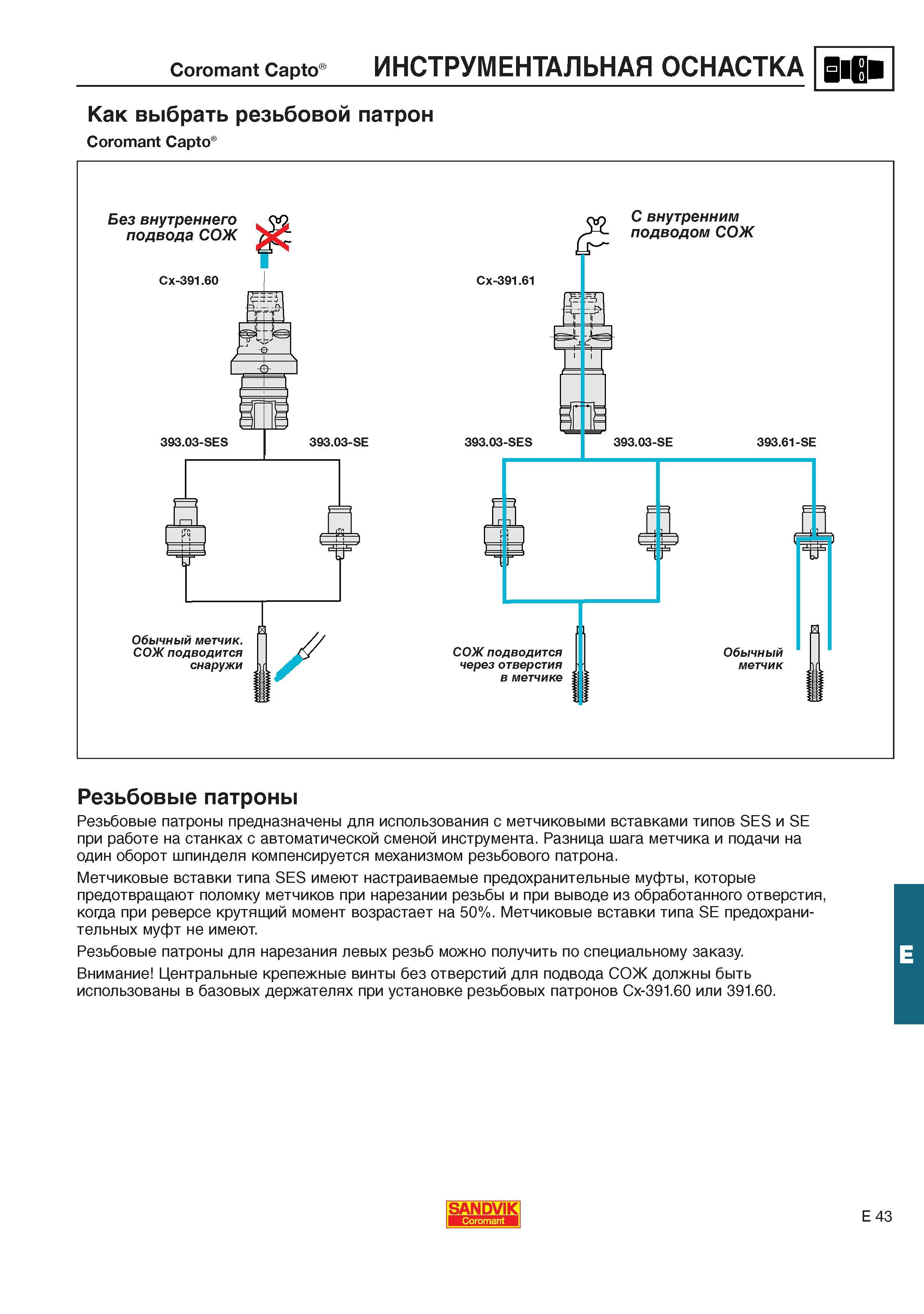

Coromant Capto ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА SUB Как выбрать резьбовой патрон Coromant Capto Без внутреннего подвода СОЖ С внутренним подводом СОЖ Cx-391.60 1Г-1" 4j jh t ТО8 393.03-SES 393.03-SE Cx-391.61 393.03-SES 393.03-SE В. Обычный метчик. 1 У СОЖ подводится СОЖ подводится Обычный снаружи через отверстия в метчике метчик nr 393.61-SE Резьбовые патроны Резьбовые патроны предназначены для использования с метчиковыми вставками типов SES и SE при работе на станках с автоматической сменой инструмента. Разница шага метчика и подачи на один оборот шпинделя компенсируется механизмом резьбового патрона. Метчиковые вставки типа SES имеют настраиваемые предохранительные муфты которые предотвращают поломку метчиков при нарезании резьбы и при выводе из обработанного отверстия когда при реверсе крутящий момент возрастает на 50%. Метчиковые вставки типа SE предохранительных муфт не имеют. Резьбовые патроны для нарезания левых резьб можно получить по специальному заказу. Внимание Центральные крепежные винты без отверстий для подвода СОЖ должны быть использованы в базовых держателях при установке резьбовых патронов Сх-391.60 или 391.60. SANDVIK Coromant E 43
