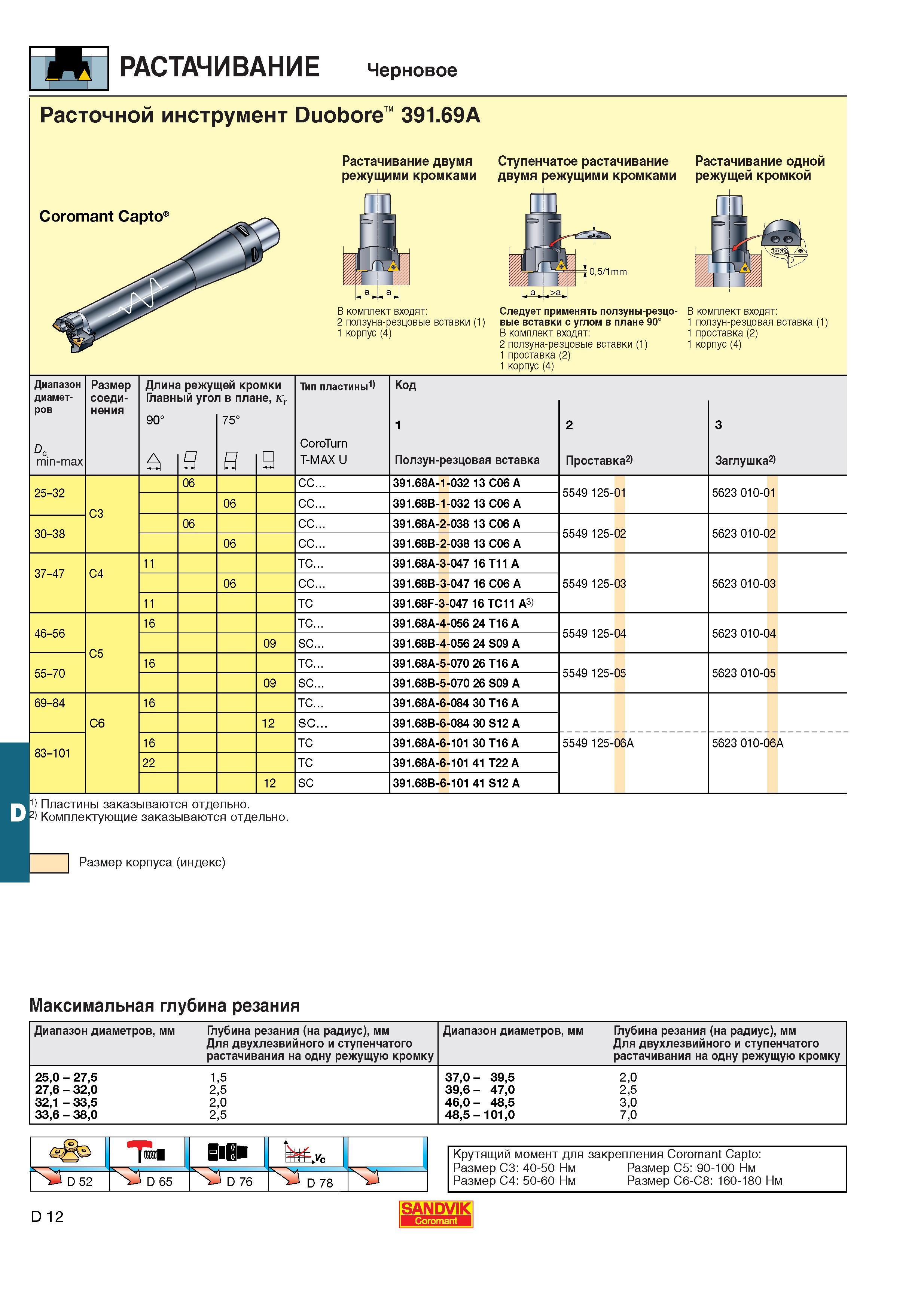

РАСТАЧИВАНИЕ Черновое Расточной инструмент Duobore 391.69A Растачивание двумя Ступенчатое растачивание Растачивание одной режущими кромками двумя режущими кромками режущей кромкой Coromant Capto1 В комплект входят 2 ползуна-резцовые вставки ( 1) 1 корпус (4) Следует применять ползуны-резцо-вые вставки с углом в плане 90 В комплект входят 2 ползуна-резцовые вставки ( 1) 1 проставка (2) 1 корпус (4) В комплект входят 1 ползун-резцовая вставка ( 1) 1 проставка (2) 1 корпус (4) Диапазон диамет- ров Размер соединения Длина режу Главный уго 90 цей кромки в плане kr 75 Тип пластины 1) Код 1 2 3 CoroTurn min-max В 0 0 T-MAX U Ползун-резцовая вставка Проставка2) Заглушка2) 25-32 06 CC. 391.68A-1-032 13 C06 A 5549 125- 01 5623 010-01 C3 06 CC. 391.68B-1-032 13 C06 A 30-38 06 CC. 391.68A-2-038 13 C06 A 5549 125- 02 5623 010-02 06 CC. 391.68B-2-038 13 C06 A 37-47 C4 11 TC. 391.68A-3-047 16 T11 A 06 CC. 391.68B-3-047 16 C06 A 5549 125- 03 5623 010-03 11 TC 391.68F-3-047 16 TC11 A3) 46-56 16 TC. 391.68A-4-056 24 T16 A 5549125- 04 5623 010-04 C5 09 SC. 391.68B-4-056 24 S09 A 55-70 16 TC. 391.68A-5-070 26 T16 A 5549 125- 05 5623 010-05 09 SC. 391.68B-5-070 26 S09 A 69-84 16 TC. 391.68A-6-084 30 T16 A C6 12 SC. 391.68B-6-084 30 S12 A 83-101 16 TC 391.68A-6-101 30 T16 A 5549 125- 06A 5623 010-06A 22 TC 391.68A-6-101 41 T22 A 12 SC 391.68B-6-101 41 S12 A 1) Пластины заказываются отдельно. 2) Комплектующие заказываются отдельно. Размер корпуса (индекс) Максимальная глубина резания Диапазон диаметров мм Глубина резания (на радиус) мм Для двухлезвийного и ступенчатого растачивания на одну режущую кромку Диапазон диаметров мм Глубина резания (на радиус) мм Для двухлезвийного и ступенчатого растачивания на одну режущую кромку 250 - 275 15 370 - 395 20 276 - 320 25 396 - 470 25 321 - 335 20 460 - 485 30 336 - 380 25 485-1010 70 Крутящий момент для закрепления Coromant Capto Размер C3 40-50 Нм Размер C5 90-100 Нм Размер C4 50-60 Нм Размер C6-C8 160-180 Нм SANDVIK
