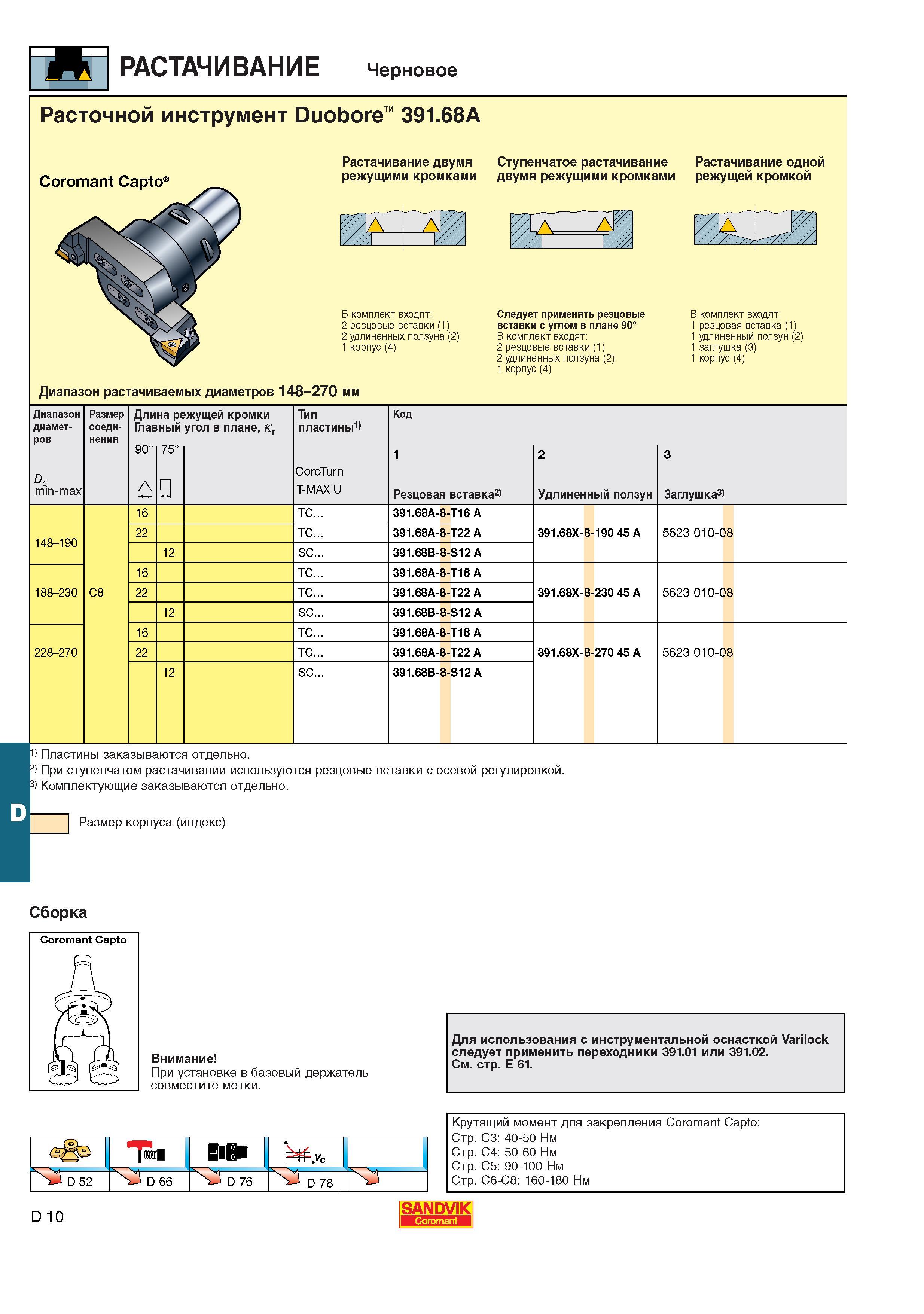

РАСТАЧИВАНИЕ Черновое Расточной инструмент Duobore 391.68A Coromant Capto1 Растачивание двумя Ступенчатое растачивание Растачивание одной режущими кромками двумя режущими кромками режущей кромкой В комплект входят 2 резцовые вставки ( 1) 2 удлиненных ползуна (2) 1 корпус (4) Следует применять резцовые вставки с углом в плане 90 В комплект входят 2 резцовые вставки ( 1) 2 удлиненных ползуна (2) 1 корпус(4) В комплект входят 1 резцовая вставка ( 1) 1 удлиненный ползун (2) 1 заглушка (3) 1 корпус (4) Диапазон растачиваемых диаметров 148-270 мм Диапазон диамет- ров Размер соединения Дли Глав 90 w S о жущей кромки угол в плане kr Тип пластины 1) Код 1 2 3 CoroTurn min-max 0 T-MAX U Резцовая вставка2) Удлиненный ползун Заглушка3) 16 TC... 391.68A-8- T16 A 148-190 22 TC... 391.68A-8- T22 A 391.68X- 8-190 45 A 5623 010-08 12 SC. 391.68B-8- S12 A 16 TC. 391.68A-8- T16 A 188-230 C8 22 TC. 391.68A-8- T22 A 391.68X- 8-230 45 A 5623 010-08 12 SC. 391.68B-8- S12 A 16 TC. 391.68A-8- T16 A 228-270 22 TC. 391.68A-8- T22 A 391.68X- 8-270 45 A 5623 010-08 12 SC. 391.68B-8- S12 A 1) Пластины заказываются отдельно. 2) При ступенчатом растачивании используются резцовые вставки с осевой регулировкой. 3) Комплектующие заказываются отдельно. Размер корпуса (индекс) Сборка Внимание При установке в базовый держатель совместите метки. Для использования с инструментальной оснасткой Varilock следует применить переходники 391.01 или 391.02. См. стр. Е 61. 5 D 66 D 10 Крутящий момент для закрепления romant Capto Стр. C3 Стр. C4 Стр. C5 40-50 Нм 50-60 Нм 90-100 Нм Стр. C6-C8 160-180 Нм
