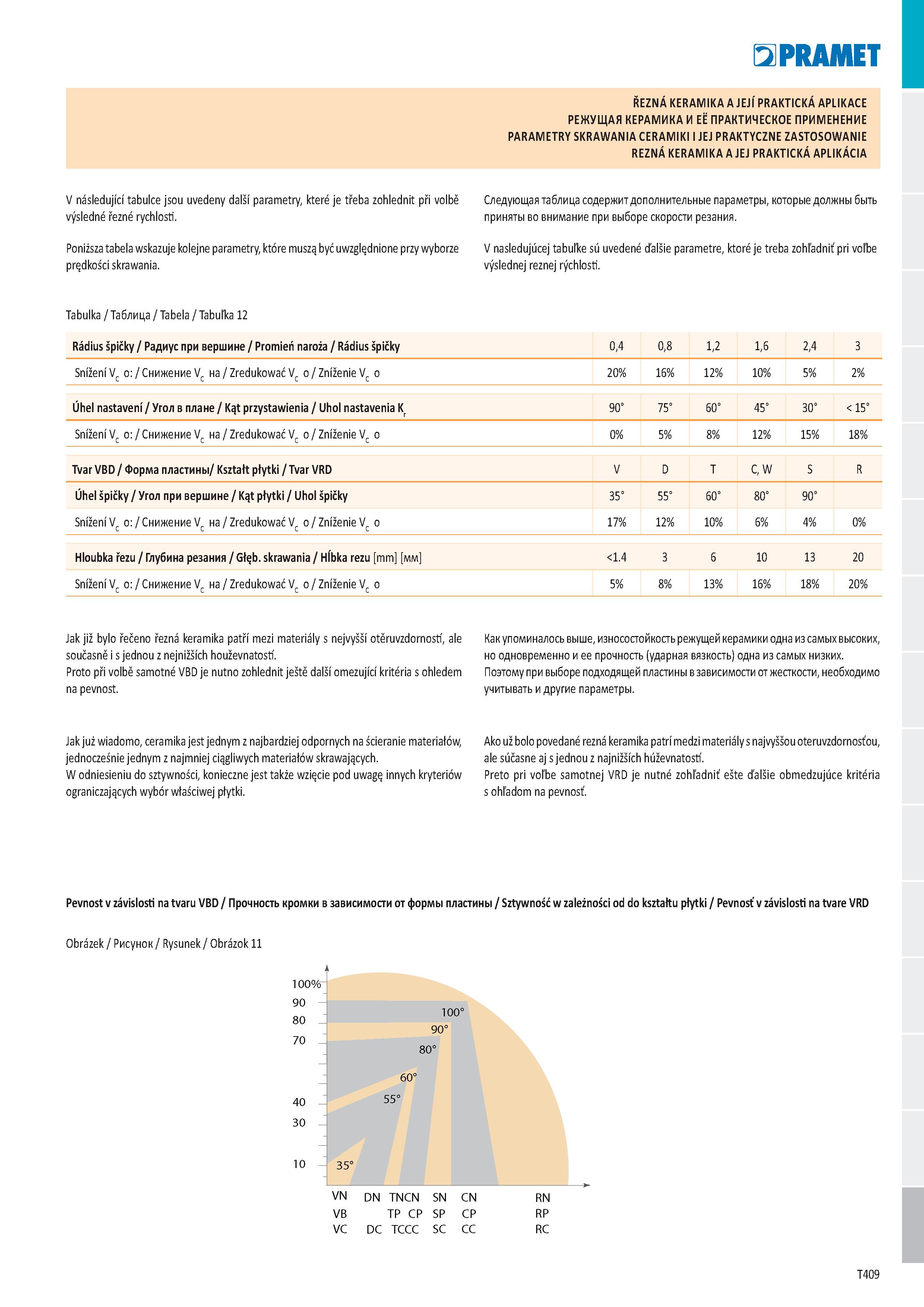

REZNÁ KERAMIKA A JEJÍ PRAKTICKÁ APLIKACE РЕЖУЩАЯ КЕРАМИКА И ЕЁ ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ PARAMETRY SKRAWANIA CERAMIKI I JEJ PRAKTYCZNE ZASTOSOWANIE REZNÁ KERAMIKA A JEJ PRAKTICKÁ APLIKÁCIA V následující tabulce jsou uvedeny další parametry, které je třeba zohlednit při volbě výsledné řezné rychlosti. Poniższa tabela wskazuje kolejne parametry, które muszą być uwzględnione przy wyborze prędkości skrawania. Следующая таблица содержит дополнительные параметры, которые должны быть приняты во внимание при выборе скорости резания. V nasledujúcej tabuľke sú uvedené ďalšie parametre, ktoré je treba zohľadniť pri voľbe výslednej reznej rýchlosti. Tabulka / Таблица / Tabela / Tabuľka 12 Rádius špičky / Радиус при вершине / Promień naroża / Rádius špičky 0,4 0,8 1,2 1,6 2,4 3 Snížení VC o: / Снижение VC на / Zredukować VC o / Zníženie VC o 20% 16% 12% 10% 5% 2% Úhel nastavení / Угол в плане / Kąt przystawienia / Uhol nastavenia Kr 90° 75° 60° 45° 30° 15° Snížení VC o: / Снижение VC на / Zredukować VC o / Zníženie VC o 0% 5% 8% 12% 15% 18% Tvar VBD / Форма пластины/ Kształt płytki / Tvar VRD V D T C, W S R Úhel špičky / Угол при вершине / Kąt płytki / Uhol špičky 35° 55° 60° 80° 90° Snížení VC o: / Снижение VC на / Zredukować VC o / Zníženie VC o 17% 12% 10% 6% 4% 0% Hloubka řezu / Глубина резания / Głęb. skrawania / Hĺbka rezu mm мм 1.4 3 6 10 13 20 Snížení VC o: / Снижение VC на / Zredukować VC o / Zníženie VC o 5% 8% 13% 16% 18% 20% Jak již bylo řečeno řezná keramika patří mezi materiály s nejvyšší otěruvzdorností, ale současně i s jednou z nejnižších houževnatostí. Proto při volbě samotné VBD je nutno zohlednit ještě další omezující kritéria s ohledem na pevnost. Как упоминалось выше, износостойкость режущей керамики одна из самых высоких, но одновременно и ее прочность (ударная вязкость) одна из самых низких. Поэтому при выборе подходящей пластины в зависимости от жесткости, необходимо учитывать и другие параметры. Jak już wiadomo, ceramika jest jednym z najbardziej odpornych na ścieranie materiałów, jednocześnie jednym z najmniej ciągliwych materiałów skrawających. W odniesieniu do sztywności, konieczne jest także wzięcie pod uwagę innych kryteriów ograniczających wybór właściwej płytki. Ako už bolo povedané rezná keramika patrí medzi materiály s najvyššou oteruvzdornosťou, ale súčasne aj s jednou z najnižších húževnatostí. Preto pri voľbe samotnej VRD je nutné zohľadniť ešte ďalšie obmedzujúce kritéria s ohľadom na pevnosť. Pevnost v závislosti na tvaru VBD / Прочность кромки в зависимости от формы пластины / Sztywność w zależności od do kształtu płytki / Pevnosť v závislosti na tvare VRD Obrázek / Рисунок / Rysunek / Obrázok 11 100% 90 80 70 40 30 10 VN DN TNCN SN CN RN VB TP CP SP CP RP VC DC TCCC SC CC RC T409
