414 Каталог PRAMET 2019 Режущий инструмент Пластины Фрезы Резцы Сверла Стр.T408

Каталог PRAMET 2019 Режущий инструмент по металлу Стр. T408 0414 Lab2u

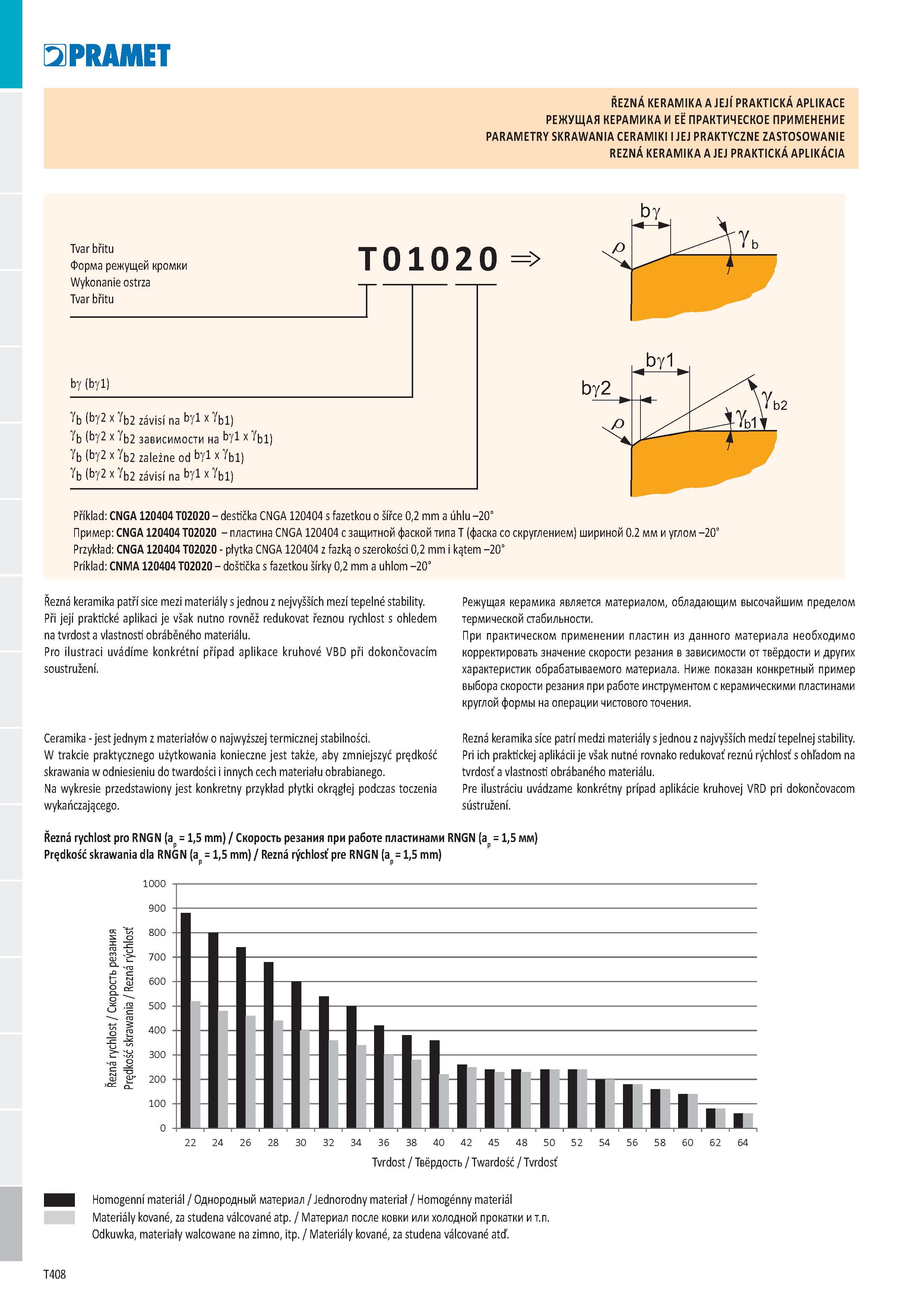

Pramet ŘEZNÁ KERAMIKA A JEJÍ PRAKTICKÁ APLIKACE РЕЖУЩАЯ КЕРАМИКА И ЕЁ ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ PARAMETRY SKRAWANIA CERAMIKI I JEJ PRAKTYCZNE ZASTOSOWANIE REZNÁ KERAMIKA A JEJ PRAKTICKÁ APLIKÁCIA Tvar břitu Форма режущей кромки Wykonanie ostrza Tvar břitu T01020 bg (bg1) gb (bg2 x gb2 závisí na bg1 x gb1) gb (bg2 x gb2 зависимости на bg1 x gb1) gb (bg2 x gb2 zależne od bg1 x gb1) gb (bg2 x gb2 závisí na bg1 x gb1) Příklad: CNGA 120404 T02020 - destička CNGA 120404 s fazetkou o šířce 0,2 mm a úhlu -20° Пример: CNGA 120404 T02020 - пластина CNGA 120404 с защитной фаской типа Т (фаска со скруглением) шириной 0.2 мм и углом -20° Przykład: CNGA 120404 T02020 - płytka CNGA 120404 z fazką o szerokości 0,2 mm i kątem -20° Príklad: CNMA 120404 T02020 - doštička s fazetkou šírky 0,2 mm a uhlom -20° Řezná keramika patří sice mezi materiály s jednou z nejvyšších mezí tepelné stability. Při její praktické aplikaci je však nutno rovněž redukovat řeznou rychlost s ohledem na tvrdost a vlastnosti obráběného materiálu. Pro ilustraci uvádíme konkrétní případ aplikace kruhové VBD při dokončovacím soustružení. Режущая керамика является материалом, обладающим высочайшим пределом термической стабильности. При практическом применении пластин из данного материала необходимо корректировать значение скорости резания в зависимости от твёрдости и других характеристик обрабатываемого материала. Ниже показан конкретный пример выбора скорости резания при работе инструментом с керамическими пластинами круглой формы на операции чистового точения. Ceramika - jest jednym z materiałów o najwyższej termicznej stabilności. W trakcie praktycznego użytkowania konieczne jest także, aby zmniejszyć prędkość skrawania w odniesieniu do twardości i innych cech materiału obrabianego. Na wykresie przedstawiony jest konkretny przykład płytki okrągłej podczas toczenia wykańczającego. Rezná keramika síce patrí medzi materiály s jednou z najvyšších medzí tepelnej stability. Pri ich praktickej aplikácii je však nutné rovnako redukovať reznú rýchlosť s ohľadom na tvrdosť a vlastnosti obrábaného materiálu. Pre ilustráciu uvádzame konkrétny prípad aplikácie kruhovej VRD pri dokončovacom sústružení. Řezná rychlost pro RNGN (ap = 1,5 mm) / Скорость резания при работе пластинами RNGN (ap = 1,5 мм) Prędkość skrawania dla RnGn (ap = 1,5 mm) / Rezná rýchlosť pre RNGN (ap = 1,5 mm) 1000 900 £ 8°0 ro "5 SD '£ 700 ' С ij a 600 g- 8 500 / a I 400 £ 300 á ok 5 "o 3 ¥ 200 ŘP 100 ŤTTTTTf 22 24 26 28 30 32 34 36 38 40 42 45 48 50 52 54 56 58 60 62 64 Tvrdost / Твёрдость / Twardość / Tvrdosť Homogenní materiál / Однородный материал / Jednorodny materiał / Homogénny materiál Materiály kované, za studena válcované atp. / Материал после ковки или холодной прокатки и т.п. Odkuwka, materiały walcowane na zimno, itp. / Materiály kované, za studena válcované atď. T408 0
