813 Каталог PRAMET 2019 Режущий инструмент Пластины Фрезы Резцы Сверла Стр.M345

Каталог PRAMET 2019 Режущий инструмент по металлу Стр. M345 0813 Lab2u

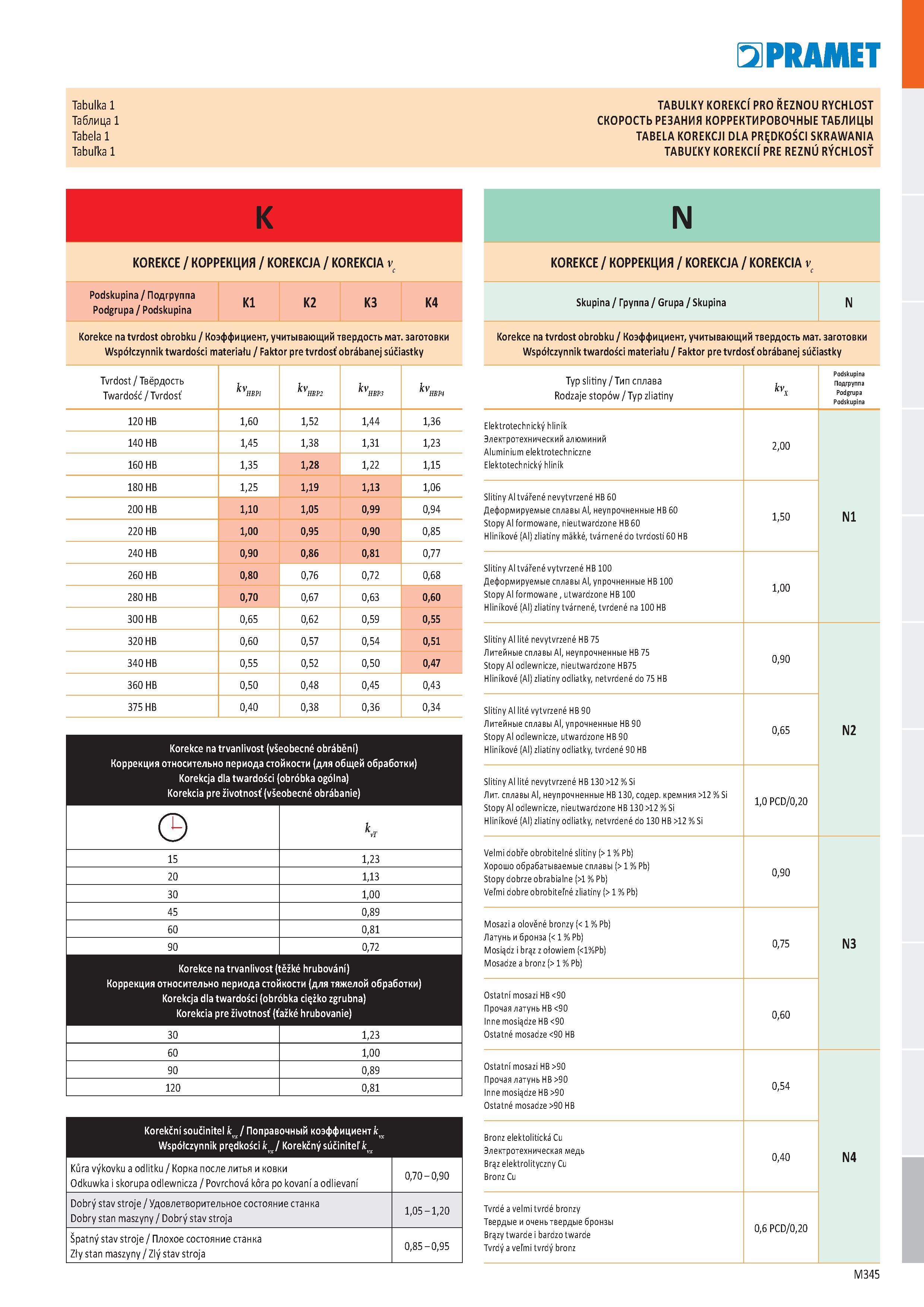

PRAMET Tabulka 1 TABULKY KOREKCÍ PRO ŘEZNOU RYCHLOST Таблицу 1 СКОРОСТЬ РЕЗАНИЯ КОРРЕКТИРОВОЧНЫЕ ТАБЛИЦЫ Tabela 1 TABELA KOREKCJI DLA PRĘDKOŚCI SKRAWANIA Tabulka 1 TABUĽKY KOREKCIÍ PRE REZNÚ RÝCHLOSŤ N KOREKCE / КОРРЕКЦИЯ / KOREKCJA / KOREKCIA v Skupina / Группа / Grupa / Skupina N Korekce na tvrdost obrobku / Коэффициент, учитывающий твердость мат. заготовки Współczynnik twardości materiału / Faktor pre tvrdosť obrábanej súčiastky Typ slitiny / Тип сплава Rodzaje stopów / Typ zliatiny kvx Podskupina Подгруппа Podgrupa Podskupina Elektrotechnický hliník Электротехнический алюминий Aluminium elektrotechniczne Elektotechnický hliník 2,00 Slitiny Al tvářené nevytvrzené HB 60 Деформируемые сплавы Al, неупрочненные HB 60 Stopy Al formowane, nieutwardzone HB 60 Hliníkové (Al) zliatiny mäkké, tvárnené do tvrdosti 60 HB 1,50 N1 Slitiny Al tvářené vytvrzené HB 100 Деформируемые сплавы Al, упрочненные HB 100 Stopy Al formowane , utwardzone HB 100 Hliníkové (Al) zliatiny tvárnené, tvrdené na 100 HB 1,00 Slitiny Al lité nevytvrzené HB 75 Литейные сплавы Al, неупрочненные HB 75 Stopy Al odlewnicze, nieutwardzone HB75 Hliníkové (Al) zliatiny odliatky, netvrdené do 75 HB 0,90 Slitiny Al lité vytvrzené HB 90 Литейные сплавы Al, упрочненные HB 90 Stopy Al odlewnicze, utwardzone HB 90 Hliníkové (Al) zliatiny odliatky, tvrdené 90 HB 0,65 N2 Slitiny Al lité nevytvrzené HB 130 >12 % Si Лит. сплавы Al, неупрочненные HB 130, содер. кремния >12 % Si Stopy Al odlewnicze, nieutwardzone HB 130 >12 % Si Hliníkové (Al) zliatiny odliatky, netvrdené do 130 HB >12 % Si 1,0 PCD/0,20 Velmi dobře obrobitelné slitiny (> 1 % Pb) Хорошо обрабатываемые сплавы (> 1 % Pb) Stopy dobrze obrabialne (>1 % Pb) Veľmi dobre obrobiteľné zliatiny (> % Pb) 0,90 Mosazi a olověné bronzy (< 1 % Pb) Латунь и бронза (< 1 % Pb) Mosiądz i brąz z ołowiem (<1%Pb) Mosadze a bronz (> 1 % Pb) 0,75 N3 Ostatní mosazi HB 90 Прочая латунь HB 90 nne mosiądze HB 90 Ostatné mosadze 90 HB 0,60 Ostatní mosazi HB >90 Прочая латунь HB >90 nne mosiądze HB >90 Ostatné mosadze >90 HB 0,54 Bronz elektolitická Cu Электротехническая медь Brąz elektrolityczny Cu Bronz Cu 0,40 N4 Tvrdé a velmi tvrdé bronzy Твердые и очень твердые бронзы Brązy twarde i bardzo twarde Tvrdý a veľmi tvrdý bronz 0,6 PCD/0,20 K KOREKCE / КОРРЕКЦИЯ / KOREKCJA / KOREKCIA v Podskupina / Подгруппа Podgrupa / Podskupina K1 K2 K3 K4 Korekce na tvrdost obrobku / Коэффициент, учитывающий твердость мат. заготовки Współczynnik twardości materiału / Faktor pre tvrdosť obrábanej súčiastky Tvrdost / Твёрдость Twardość / Tvrdosť kv ’hbpi kv HBP2 kv ’нт kv HBP4 120 HB 1,60 1,52 1,44 1,36 140 HB 1,45 1,38 1,31 1,23 160 HB 1,35 1,28 1,22 1,15 180 HB 1,25 1,19 1,13 1,06 200 HB 1,10 1,05 0,99 0,94 220 HB 1,00 0,95 0,90 0,85 240 HB 0,90 0,86 0,81 0,77 260 HB 0,80 0,76 0,72 0,68 280 HB 0,70 0,67 0,63 0,60 300 HB 0,65 0,62 0,59 0,55 320 HB 0,60 0,57 0,54 0,51 340 HB 0,55 0,52 0,50 0,47 360 HB 0,50 0,48 0,45 0,43 375 HB 0,40 0,38 0,36 0,34 Korekce na trvanlivost (všeobecné obrábění) Коррекция относительно периода стойкости (для общей обработки) Korekcja dla twardości (obróbka ogólna) Korekcia pre životnosť (všeobecné obrábanie) O kT 15 1,23 20 1,13 30 1,00 45 0,89 60 0,81 90 0,72 Korekce na trvanlivost (těžké hrubování) Коррекция относительно периода стойкости (для тяжелой обработки) Korekcja dla twardości (obróbka ciężko zgrubna) Korekcia pre životnosť (ťažké hrubovanie) 30 1,23 60 1,00 90 0,89 120 0,81 Korekční součinitel kx / Поправочный коэффициент kx Współczynnik prędkości kx / Korekčný súčiniteľ kx Kůra výkovku a odlitku / Корка после литья и ковки Odkuwka i skorupa odlewnicza / Povrchová kôra po kovaní a odlievaní 0,70-0,90 Dobrý stav stroje / Удовлетворительное состояние станка Dobry stan maszyny / Dobrý stav stroja 1,05-1,20 Špatný stav stroje / Плохое состояние станка Zły stan maszyny / Zlý stav stroja 0,85-0,95 M345
