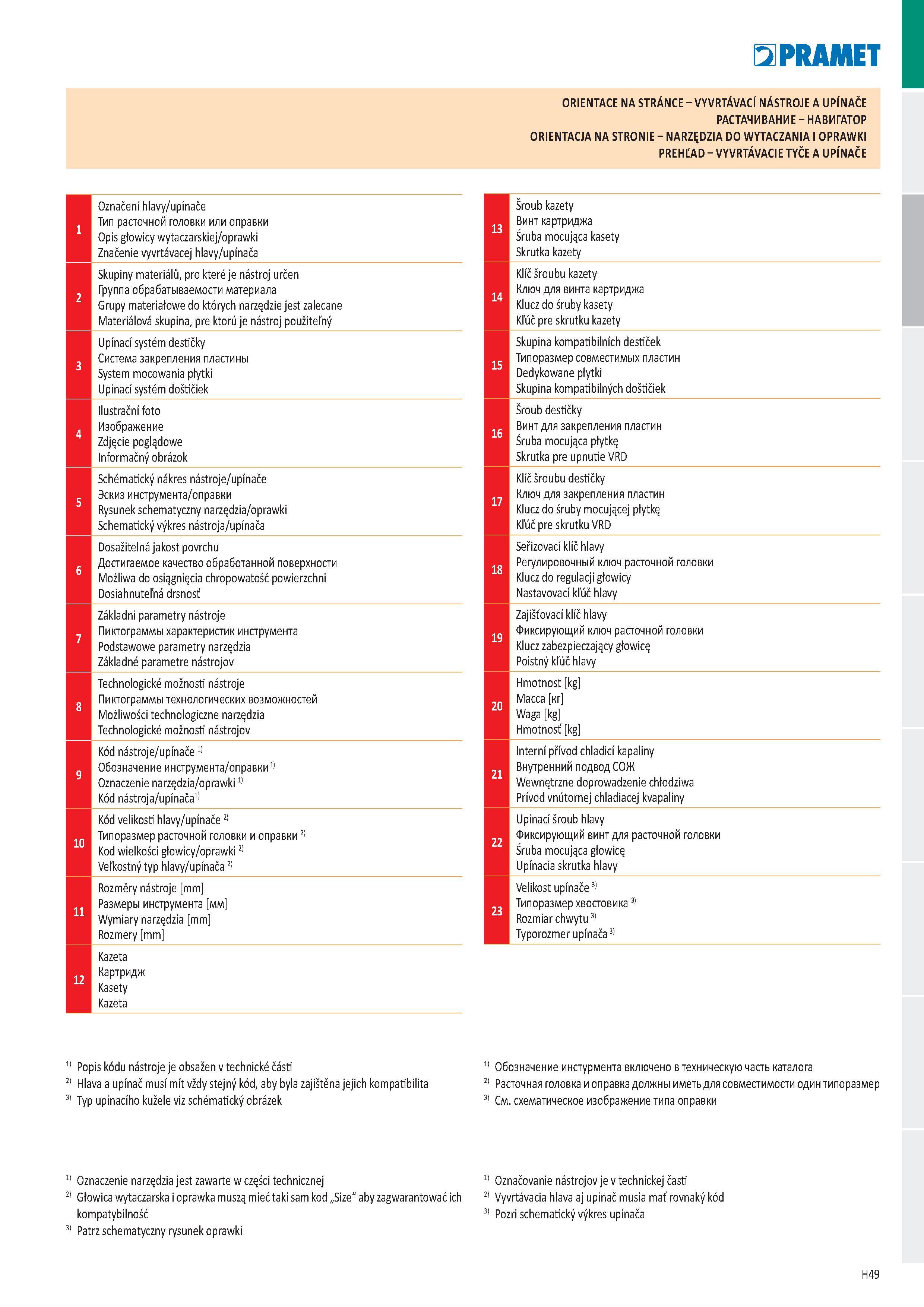

ORIENTACE NA STRÁNCE - VYVRTÁVACÍ NÁSTROJE A UPINAČE РАСТАЧИВАНИЕ - НАВИГАТОР ORIENTACJA NA STRONIE - NARZĘDZIA DO WYTACZANIA I OPRAWKI PREHĽAD - VYVRTÁVACIE TYČE A UPÍNAČE Označení hlavy/upínače Тип расточной головки или оправки Opis głowicy wytaczarskiej/oprawki Značenie vyvrtávacej hlavy/upínača 13 Šroub kazety Винт картриджа Śruba mocująca kasety Skrutka kazety 2 Skupiny materiálů, pro které je nástroj určen Группа обрабатываемости материала Grupy materiałowe do których narzędzie jest zalecane Materiálová skupina, pre ktorú je nástroj použiteľný 14 Klíč šroubu kazety Ключ для винта картриджа Klucz do śruby kasety Kľúč pre skrutku kazety 3 Upínací systém destičky Система закрепления пластины System mocowania płytki Upínací systém doštičiek 15 Skupina kompatibilních destiček Типоразмер совместимых пластин Dedykowane płytki Skupina kompatibilných doštičiek Ilustrační foto Изображение Zdjęcie poglądowe Informačný obrázok 16 Šroub destičky Винт для закрепления пластин Śruba mocująca płytkę Skrutka pre upnutie VRD 5 Schématický nákres nástroje/upínače Эскиз инструмента/оправки Rysunek schematyczny narzędzia/oprawki Schematický výkres nástroja/upínača 17 Klíč šroubu destičky Ключ для закрепления пластин Klucz do śruby mocującej płytkę Kľúč pre skrutku VRD 6 Dosažitelná jakost povrchu Достигаемое качество обработанной поверхности Możliwa do osiągnięcia chropowatość powierzchni Dosiahnuteľná drsnosť 18 Seřizovací klíč hlavy Регулировочный ключ расточной головки Klucz do regulacji głowicy Nastavovací kľúč hlavy ' Základní parametry nástroje Пиктограммы характеристик инструмента Podstawowe parametry narzędzia Základné parametre nástrojov 19 Zajišťovací klíč hlavy Фиксирующий ключ расточной головки Klucz zabezpieczający głowicę Poistný kľúč hlavy 8 Technologické možnosti nástroje Пиктограммы технологических возможностей Możliwości technologiczne narzędzia Technologické možnosti nástrojov 20 Hmotnost kg Масса кг Waga kg Hmotnosť kg 9 Kód nástroje/upínače 1) Обозначение инструмента/оправки 1) Oznaczenie narzędzia/oprawki 1) Kód nástroja/upínačа1) 21 Interní přívod chladicí kapaliny Внутренний подвод СОЖ Wewnętrzne doprowadzenie chłodziwa Prívod vnútornej chladiacej kvapaliny 10 Kód velikosti hlavy/upínače 2) Типоразмер расточной головки и оправки 2) Kod wielkości głowicy/oprawki 2) Veľkostný typ hlavy/upínača 2) 22 Upínací šroub hlavy Фиксирующий винт для расточной головки Śruba mocująca głowicę Upínacia skrutka hlavy 11 Rozměry nástroje mm Размеры инструмента мм Wymiary narzędzia mm Rozmery mm 23 Velikost upínače 3) Типоразмер хвостовика 3) Rozmiar chwytu 3) Typorozmer upínača 3) 12 Kazeta Картридж Kasety Kazeta 11 Popis kódu nástroje je obsažen v technické části 2) Hlava a upínač musí mít vždy stejný kód, aby byla zajištěna jejich kompatibilita 3) Typ upínacího kužele viz schématický obrázek 1) Обозначение инстурмента включено в техническую часть каталога 2) Расточная головка и оправка должны иметь для совместимости один типоразмер 3) См. схематическое изображение типа оправки 1) Oznaczenie narzędzia jest zawarte w części technicznej 1) Označovanie nástrojov je v technickej časti 2) Głowica wytaczarska i oprawka muszą mieć taki sam kod „Size" aby zagwarantować ich 2) Vyvrtávacia hlava aj upínač musia mať rovnaký kód kompatybilność 3) Pozri schematický výkres upínača 3) Patrz schematyczny rysunek oprawki H49
