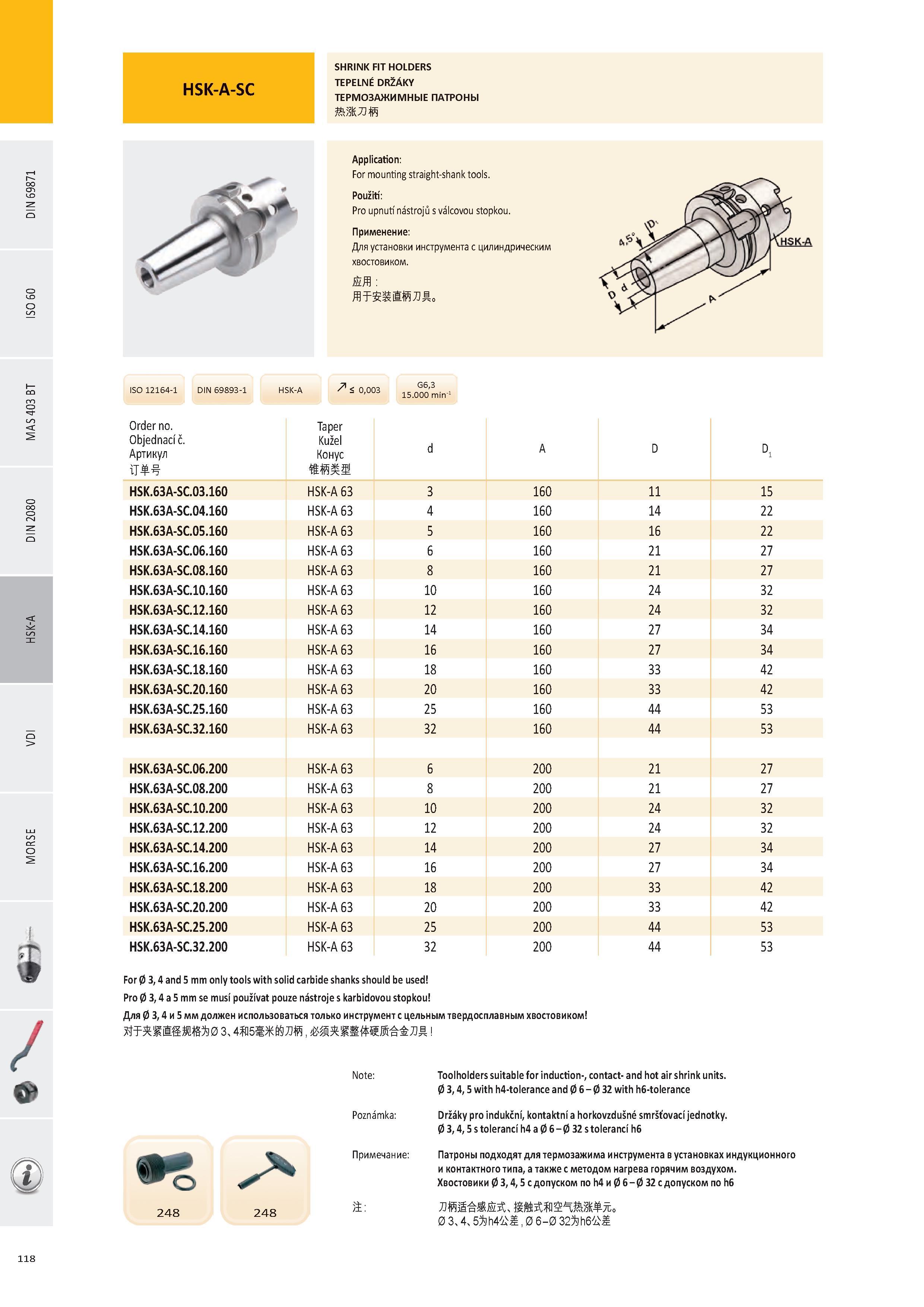

SHRINK FIT HOLDERS TEPELNÉ DRŽÁKY ТЕРМОЗАЖИМНЫЕ ПАТРОНЫ Application: For mounting straight-shank tools. Použití: Pro upnutí nástrojů s válcovou stopkou. Применение: Для установки инструмента с цилиндрическим хвостовиком. ЯТ ШМД„ DIN 69893-1 7 < о ооз G6,3 _ u,uuo 15.000 min1 í, Order no. Objednací č. Артикул Taper Kužel Конус HSK.63A-SC.03.160 HSK-A 63 3 160 11 15 HSK.63A-SC.04.160 HSK-A 63 4 160 14 22 HSK.63A-SC.05.160 HSK-A 63 5 160 16 22 HSK.63A-SC.06.160 HSK-A 63 6 160 21 27 HSK.63A-SC.08.160 HSK-A 63 8 160 21 27 HSK.63A-SC.10.160 HSK-A 63 10 160 24 32 HSK.63A-SC.12.160 HSK-A 63 12 160 24 32 HSK.63A-SC.14.160 HSK-A 63 14 160 27 34 HSK.63A-SC.16.160 HSK-A 63 16 160 27 34 HSK.63A-SC.18.160 HSK-A 63 18 160 33 42 HSK.63A-SC.20.160 HSK-A 63 20 160 33 42 HSK.63A-SC.25.160 HSK-A 63 25 160 44 53 HSK.63A-SC.32.160 HSK-A 63 32 160 44 53 HSK.63A-SC.06.200 HSK-A 63 6 200 21 27 HSK.63A-SC.08.200 HSK-A 63 8 200 21 27 HSK.63A-SC.10.200 HSK-A 63 10 200 24 32 HSK.63A-SC.12.200 HSK-A 63 12 200 24 32 HSK.63A-SC.14.200 HSK-A 63 14 200 27 34 HSK.63A-SC.16.200 HSK-A 63 16 200 27 34 HSK.63A-SC.18.200 HSK-A 63 18 200 33 42 HSK.63A-SC.20.200 HSK-A 63 20 200 33 42 HSK.63A-SC.25.200 HSK-A 63 25 200 44 53 HSK.63A-SC.32.200 HSK-A 63 32 200 44 53 For 0 3, 4 and 5 mm only tools with solid carbide shanks should be used Pro 0 3, 4 a 5 mm se musí používat pouze nástroje s karbidovou stopkou Для 0 3, 4 и 5 мм должен использоваться только инструмент с цельным твердосплавным хвостовиком ЯТ£ЖЙ1МЛ0 3,4Я54ЖЙЛМ, Note: Poznámka: Примечание: 248 248 Toolholders suitable for induction-, contact- and hot air shrink units. 0 3, 4, 5 with h4-tolerance and 0 6-0 32 with h6-tolerance Držáky pro indukční, kontaktní a horkovzdušné smršťovací jednotky. 0 3, 4, 5 s tolerancí h4 a 0 6-0 32 s tolerancí h6 Патроны подходят для термозажима инструмента в установках индукционного и контактного типа, а также с методом нагрева горячим воздухом. Хвостовики 0 3, 4, 5 с допуском по h4 и 0 6-0 32 с допуском по h6 0 3,4,5 4'лчМ, 0 6 - 0 32Sh6 M ISO 12164-1 HSK-A d A D D 118
