Принятая система кодирования вспомогательного инструмента Pramet для токарных металлорежущих станков Резцедержатели VDI 40 - B1 25 44 КОНСТРУКЦИЯ VDI - DIN

Принятая система кодирования вспомогательного инструмента Pramet для токарных металлорежущих станков Резцедержатели VDI 40 - B1 25 44 КОНСТРУКЦИЯ VDI - DIN

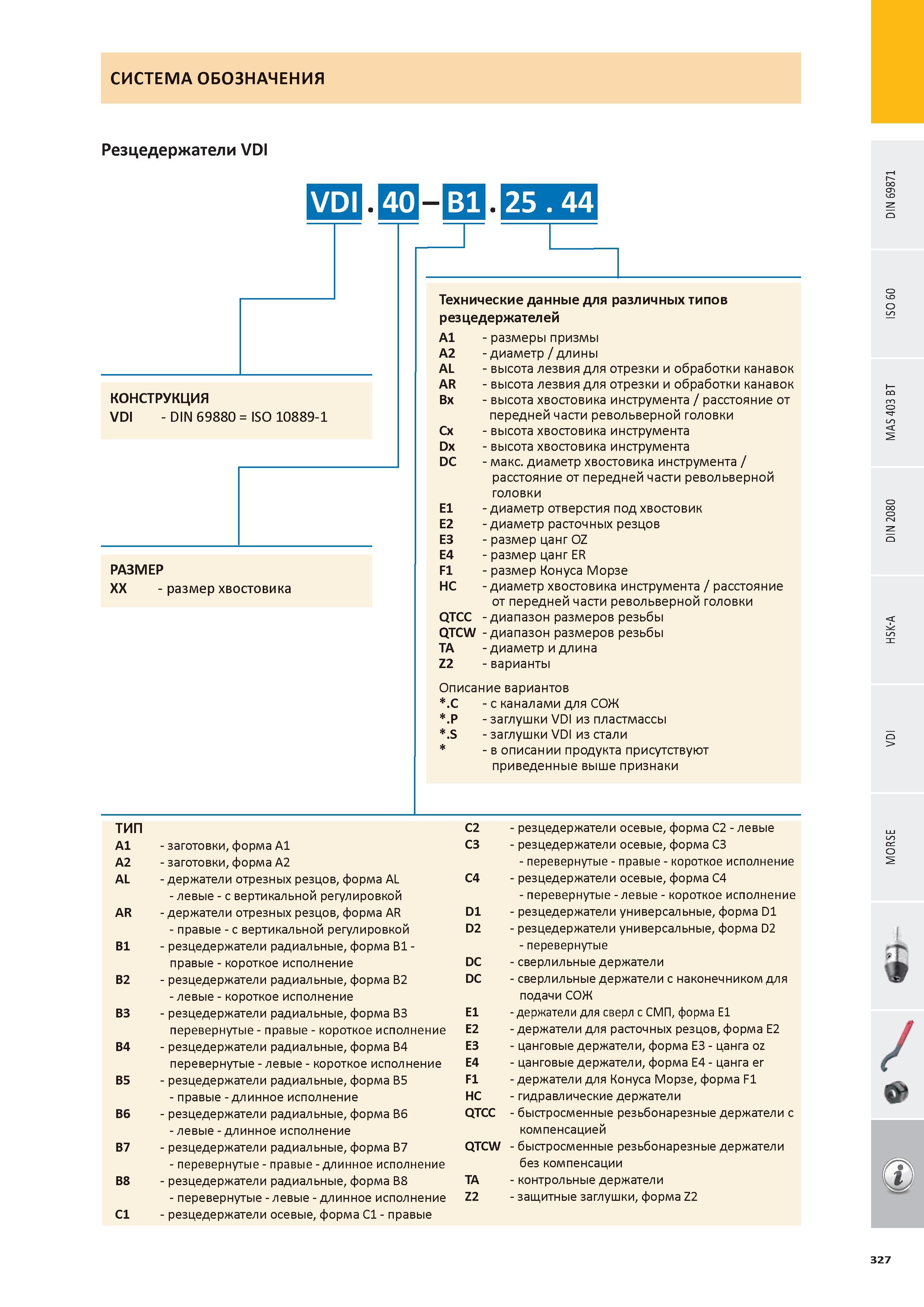

Принятая система кодирования вспомогательного инструмента Pramet для токарных металлорежущих станков Резцедержатели VDI 40 - B1 . 25 . 44 КОНСТРУКЦИЯ VDI - DIN 69880 ISO 10889-1 РАЗМЕР XX - размер хвостовика Технические данные для различных типов резцедержателей A1 - размеры призмы A2 - диаметр/длины AL - высота лезвия для отрезки и обработки канавок AR - высота лезвия для отрезки и обработки канавок Bx - высота хвостовика инструмента / расстояние от передней части револьверной головки Cx - высота хвостовика инструмента Dx - высота хвостовика инструмента DC - макс. диаметр хвостовика инструмента / расстояние от передней части револьверной головки E1 - диаметр отверстия под хвостовик E2 - диаметр расточных резцов E3 - размер цанг OZ E4 - размер цанг ER F1 - размер Конуса Морзе HC - диаметр хвостовика инструмента / расстояние от передней части револьверной головки QTCC - диапазон размеров резьбы QTCW - диапазон размеров резьбы TA - диаметр и длина Z2 - варианты Описание вариантов .C - с каналами для СОЖ .P - заглушки VDI из пластмассы .S - заглушки VDI из стали - в описании продукта присутствуют приведенные выше признаки ТИП C2 - резцедержатели осевые, форма C2 - левые A1 - заготовки, форма A1 C3 - резцедержатели осевые, форма C3 A2 - заготовки, форма A2 - перевернутые - правые - короткое исполнение AL - держатели отрезных резцов, форма AL C4 - резцедержатели осевые, форма C4 - левые - с вертикальной регулировкой - перевернутые - левые - короткое исполнение AR - держатели отрезных резцов, форма AR D1 - резцедержатели универсальные, форма D1 - правые - с вертикальной регулировкой D2 - резцедержатели универсальные, форма D2 B1 - резцедержатели радиальные, форма B1 перевернутые правые - короткое исполнение DC - сверлильные держатели B2 - резцедержатели радиальные, форма B2 DC - сверлильные держатели с наконечником для - левые - короткое исполнение подачи СОЖ B3 - резцедержатели радиальные, форма B3 E1 - держатели для сверл с СМП, форма E1 перевернутые - правые - короткое исполнение E2 - держатели для расточных резцов, форма E2 B4 - резцедержатели радиальные, форма B4 E3 - цанговые держатели, форма E3 - цанга oz перевернутые - левые - короткое исполнение E4 - цанговые держатели, форма E4 - цанга er B5 - резцедержатели радиальные, форма B5 F1 - держатели для Конуса Морзе, форма F1 - правые - длинное исполнение HC - гидравлические держатели B6 - резцедержатели радиальные, форма B6 QTCC - быстросменные резьбонарезные держатели с - левые - длинное исполнение компенсацией B7 - резцедержатели радиальные, форма B7 QTCW - быстросменные резьбонарезные держатели - перевернутые - правые - длинное исполнение без компенсации B8 - резцедержатели радиальные, форма B8 TA - контрольные держатели - перевернутые - левые - длинное исполнение Z2 - защитные заглушки, форма Z2 C1 - резцедержатели осевые, форма C1 - правые / 327
