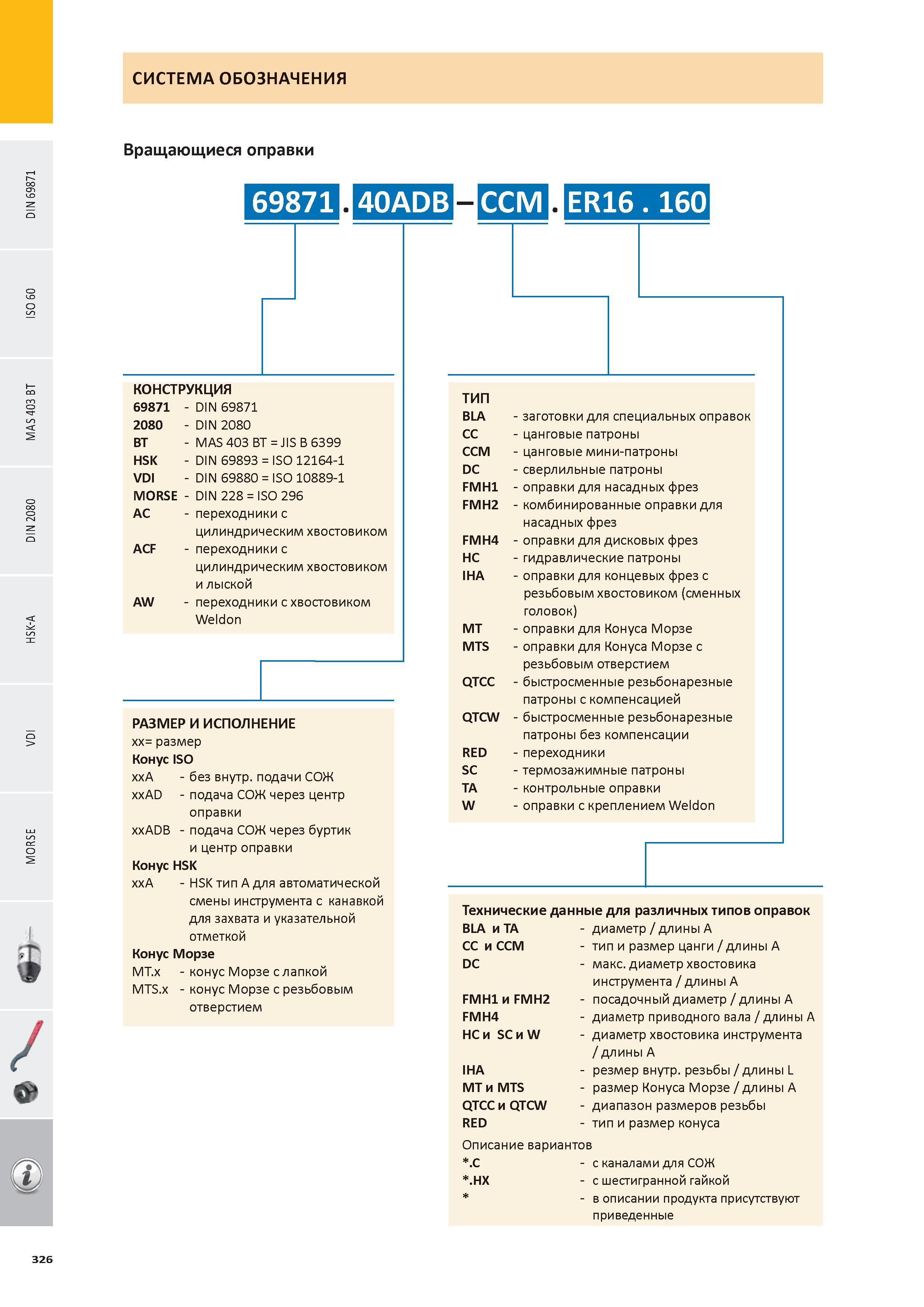

Принятая чешским производителем инструмента компанией Pramet система обозначения инструментальной оснастки для вращающегося инструмента 69871 40ADB - CCM E

Принятая чешским производителем инструмента компанией Pramet система обозначения инструментальной оснастки для вращающегося инструмента 69871 40ADB - CCM E

Принятая чешским производителем инструмента компанией Pramet система обозначения инструментальной оснастки для вращающегося инструмента 69871 . 40ADB - CCM . ER16 . 160 КОНСТРУКЦИЯ 69871 - DIN 69871 2080 - DIN 2080 BT - MAS 403 BT = JIS B 6399 HSK - DIN 69893 = ISO 12164-1 VDI - DIN 69880 = ISO 10889-1 MORSE - DIN 228 = ISO 296 AC - переходники с цилиндрическим хвостовиком ACF - переходники с цилиндрическим хвостовиком и лыской AW - переходники с хвостовиком Weldon РАЗМЕР И ИСПОЛНЕНИЕ xx= размер Конус ISO xxA - без внутр. подачи СОЖ xxAD - подача СОЖ через центр оправки xxADB - подача СОЖ через буртик и центр оправки Конус HSK xxA - HSK тип A для автоматической смены инструмента с канавкой для захвата и указательной отметкой Конус Морзе MT.x - конус Морзе с лапкой MTS.x - конус Морзе с резьбовым отверстием ТИП BLA - заготовки для специальных оправок CC - цанговые патроны CCM - цанговые мини-патроны DC - сверлильные патроны FMH1 - оправки для насадных фрез FMH2 - комбинированные оправки для насадных фрез FMH4 - оправки для дисковых фрез HC - гидравлические патроны IHA - оправки для концевых фрез с резьбовым хвостовиком (сменных головок) MT - оправки для Конуса Морзе MTS - оправки для Конуса Морзе с резьбовым отверстием QTCC - быстросменные резьбонарезные патроны с компенсацией QTCW - быстросменные резьбонарезные патроны без компенсации RED - переходники SC - термозажимные патроны TA - контрольные оправки W - оправки с креплением Weldon Технические данные для различных типов оправок BLA и TA - диаметр /длины A CC и CCM - тип и размер цанги / длины A DC - макс. диаметр хвостовика инструмента / длины A FMH1 и FMH2 - посадочный диаметр / длины A FMH4 - диаметр приводного вала / длины A HCи SCиW - диаметр хвостовика инструмента /длины A IHA - резмер внутр. резьбы / длины L MT и MTS - размер Конуса Морзе / длины A QTCCи QTCW - диапазон размеров резьбы RED - тип и размер конуса Описание вариантов .C - с каналами для СОЖ .HX - с шестигранной гайкой - в описании продукта присутствуют приведенные 326 СИСТЕМА ОБОЗНАЧЕНИЯ / ft Вращающиеся оправки
