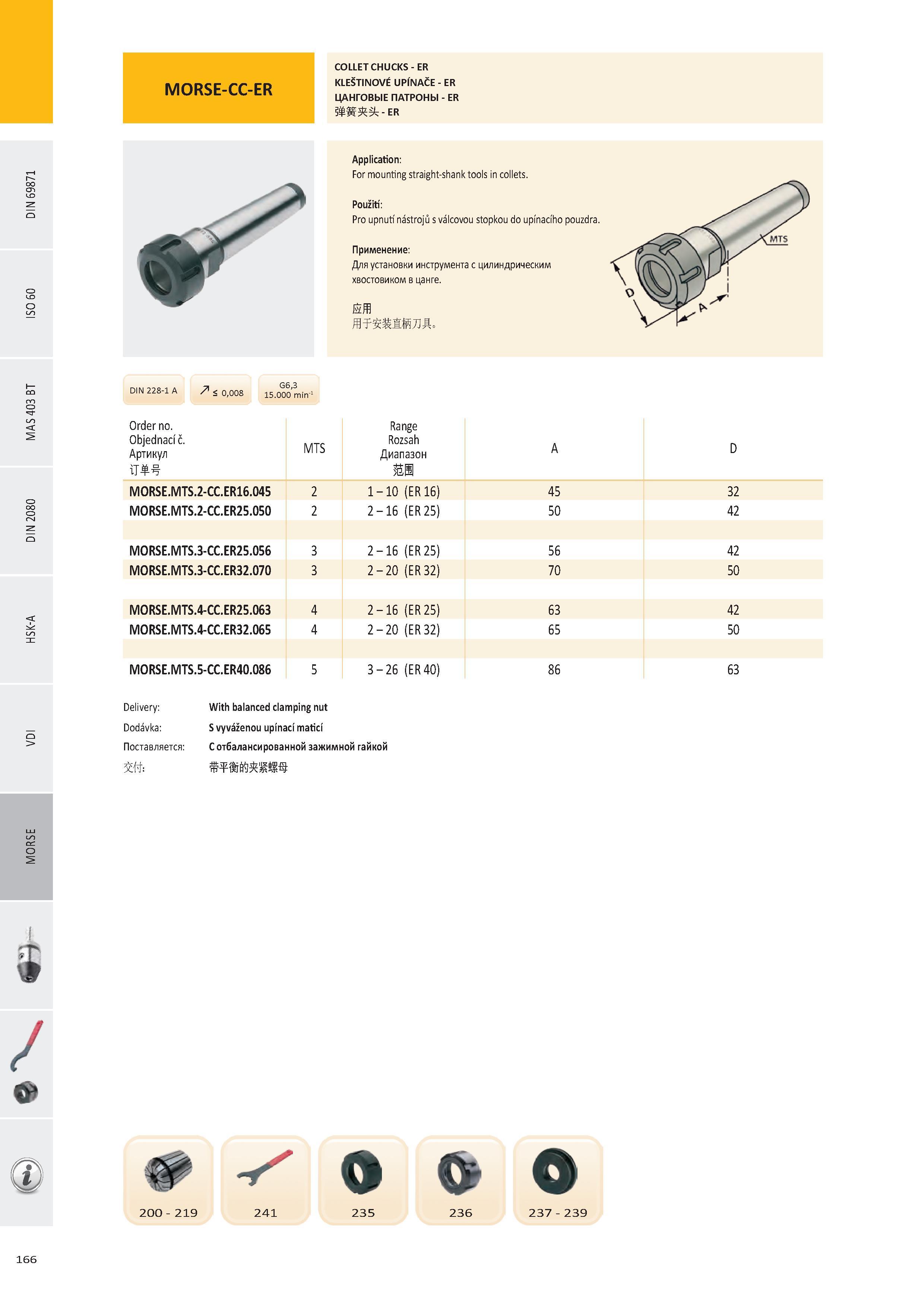

COLLET CHUCKS - ER KLEŠTINOVÉ UPÍNAČE - ER ЦАНГОВЫЕ ПАТРОНЫ - ER - ER Application: For mounting straight-shank tools in collets. Použití: Pro upnutí nástrojů s válcovou stopkou do upínacího pouzdra. Применение: Для установки инструмента с цилиндрическим хвостовиком в цанге. Ěffl I G6,3 < 0,008 15.000 min1 Order no. Objednací č. Артикул MTS Range Rozsah Диапазон A D MORSE.MTS.2-CC.ER16.045 2 1 - 10 (ER 16) 45 32 MORSE.MTS.2-CC.ER25.050 2 l-П CN R E 1 - 50 42 MORSE.MTS.3-CC.ER25.056 3 1-П CN R E 1 - 56 42 MORSE.MTS.3-CC.ER32.070 3 2 - 20 (ER 32) 70 50 MORSE.MTS.4-CC.ER25.063 4 1-П 2 R E 1 - 2 63 42 MORSE.MTS.4-CC.ER32.065 4 2 - 20 (ER 32) 65 50 MORSE.MTS.5-CC.ER40.086 5 3 - 26 (ER 40) 86 63 Delivery: With balanced clamping nut Dodávka: S vyváženou upínací maticí Поставляется с отбалансированной зажимной гайкой 200 - 219 241 235 236 237 - 239 DIN 228-1 A 166
