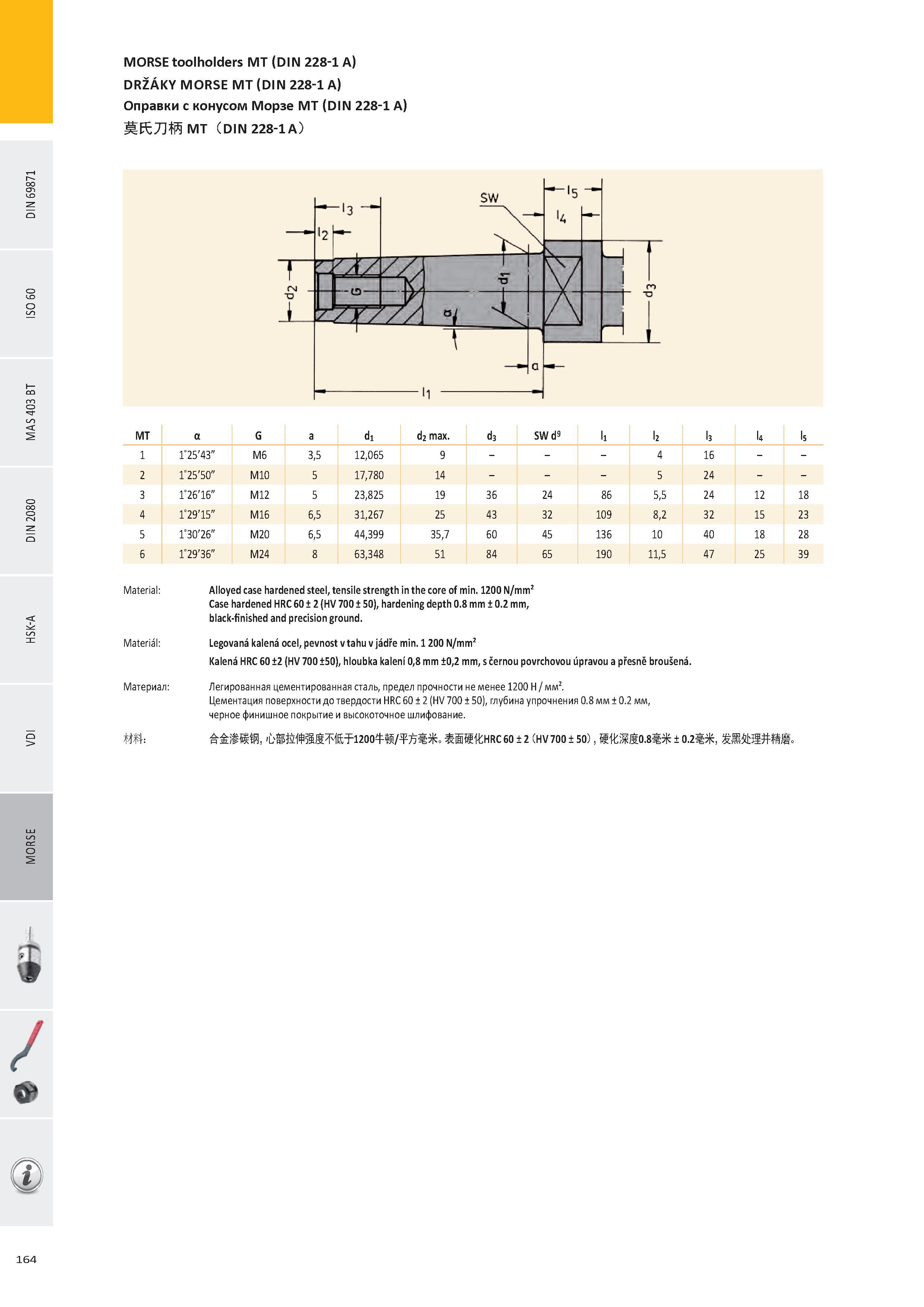

MORSE toolholders MT (DIN 228-1 A) DRŽÁKY MORSE MT (DIN 228-1 A) Оправки с конусом Морзе MT (DIN 228-1 A) ШКЛШ MT (DIN 228-1 A) MT а G a d1 d2 max. d3 SW d9 l1 l2 l3 l4 ls 1 Г25'43” M6 3,5 12,065 9 - 4 16 2 Г25'50” M10 5 17,780 14 - 5 24 3 1"26'16” M12 5 23,825 19 36 24 86 5,5 24 12 18 4 1"29'15” M16 6,5 31,267 25 43 32 109 8,2 32 15 23 5 1"30'26” M20 6,5 44,399 35,7 60 45 136 10 40 18 28 6 1"29'36” M24 8 63,348 51 84 65 190 11,5 47 25 39 Material: Alloyed case hardened steel, tensile strength in the core of min. 1200 N/mm Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, black-finished and precision ground. Materiál: Legovaná kalená ocel, pevnost v tahu v jádře min. 1 200 N/mm Kalená HRC 60 ±2 (HV 700 ±50), hloubka kalení 0,8 mm ±0,2 mm, s černou povrchovou úpravou a přesně broušená. Материал: Легированная цементированная сталь, предел прочности не менее 1200 Н / мм2. Цементация поверхности до твердости HRC 60 ± 2 (HV 700 ± 50), глубина упрочнения 0.8 мм ± 0.2 мм, черное финишное покрытие и высокоточное шлифование. Ш: £' Ё МЭД№200ф /¥£ Ж. íUfthrc 60 ± 2 (hv 700 ± 50), 0.8 Ж ± 0.2 Ж, 164
