Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.) |
|||||

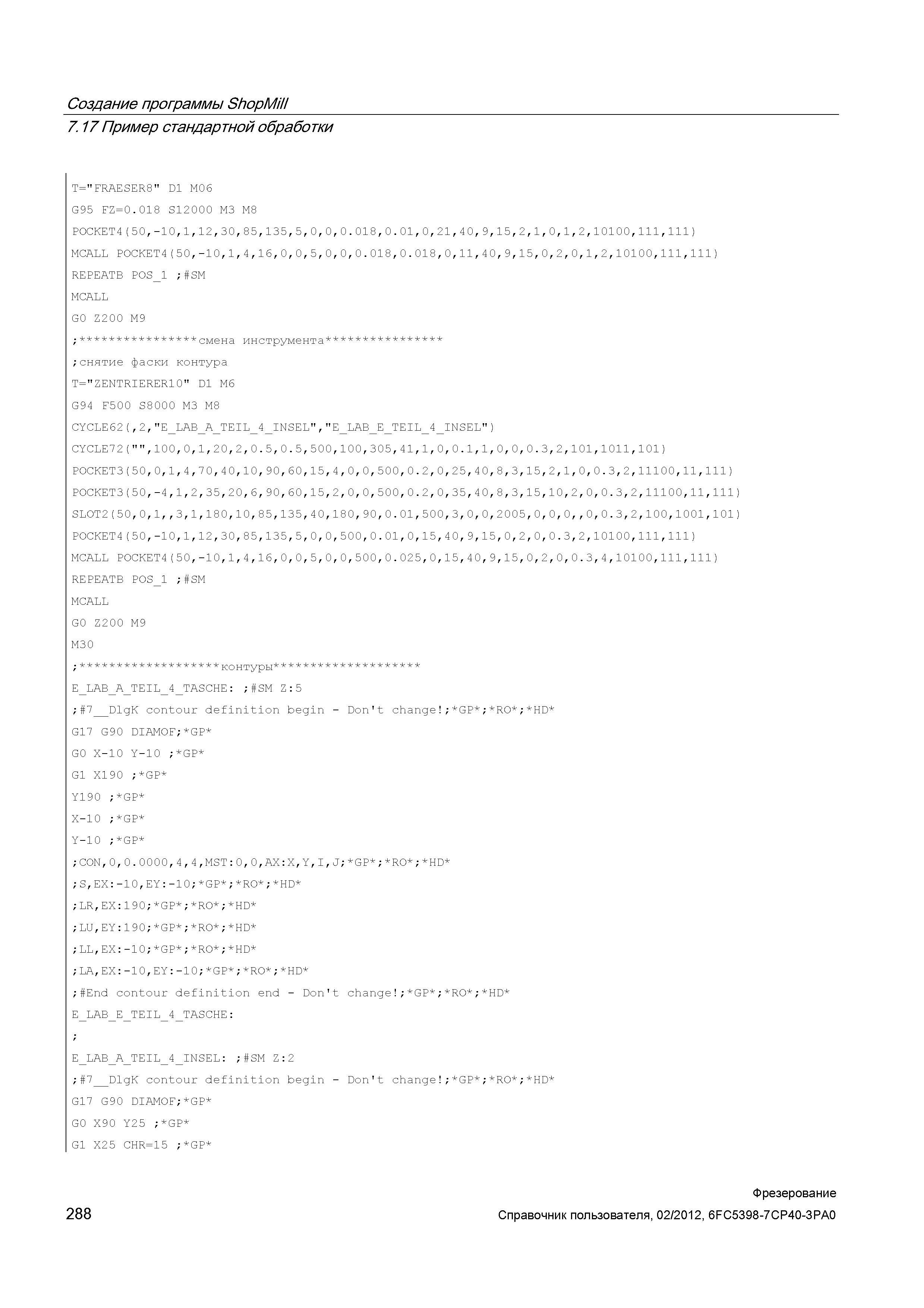

Создание программы ShopMill288 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.288 |
|||||
Создание программы ShopMill Создание программы ShopMill _ 717 Пример стандартной обработки T=nFRAESER8" D1 M06 G95 FZ=0.018 S12000 M3 M8 POCKET4(50,-10,1,12,30,85,135,5,0,0,0.018,0.01,0,21,4 0,9,15,2,1,0,1,2,10100,111,111) MCALL P0CKET4(50,-10,1,4,16,0,0,5,0,0,0.018,0.018,0,11,40,9,15,0,2,0,1,2,10100,111,111) REPEATB P0S_1 ; SM MCALL G0 Z200 M9 ; смена инструмента ;снятие фаски контура T="ZENTRIERER10" D1 M6 G94 F500 S8000 M3 M8 CYCLE62(,2,"E_LAB_A_TEIL_4_INSEL","E_LAB_E_TEIL_4_INSEL") CYCLE72(n , 100, 0, 1, 20, 2, 0.5, 0.5, 500, 100, 305, 41, 1, 0, 0.1, 1, 0, 0, 0.3, 2, 101, 1011, 101) P0CKET3(50,0,1,4,70,40,10,90,60,15,4,0,0,500,0.2,0,25,40,8,3,15,2,1,0,0.3,2,11100,11,111) P0CKET3(50,-4,1,2,35,20,6,90,60,15,2,0,0,500,0.2,0,35,40,8,3,15,10,2,0,0.3,2,11100,11,111) SL0T2(50,0,1 3,1,180,10,85,135,40,180,90,0.01,500,3,0,0,2005,0,0,0 0,0.3,2,100,1001,101) P0CKET4(50,-10,1,12,30,85,135,5,0,0,500,0.01,0,15,40,9,15,0,2,0,0.3,2,10100,111,111) MCALL P0CKET4(50,-10,1,4,16,0,0,5,0,0,500,0.025,0,15,40,9,15,0,2,0,0.3,4,10100,111,111) REPEATB P0S_1 ; SM MCALL G0 Z200 M9 M30 ; контуры E_LAB_A_TEIL_4_TASCHE: ; SM Z:5 ; 7_DlgK contour definition begin - Don’t change ; GP ; R0 ; HD G17 G90 DIAM0F; GP G0 X-10 Y-10 ; GP G1 X190 ; GP Y19 0 ; GP X-10 ; GP Y-10 ; GP ;C0N,0,0.0000,4,4,MST:0,0,AX:X,Y,I,J; GP ; R0 ; HD ;S,EX:-10,EY:-10; GP ; R0 ; HD ;LR,EX 190; GP ; R0 ; HD ;LU,EY 190; GP ; R0 ; HD ;LL,EX - i 1 о G T) ; R0 ; HD ;LA,EX -10,EY:- 10; GP ; R0 ; HD ; End contour definition end - Don’t change ; GP ; R0 ; HD E_LAB_E_TEIL_4_TASCHE: E_LAB_A_TEIL_4_INSEL: ; SM Z:2 ; 7 DlgK contour definition begin - Don’t change ; GP ; R0 ; HD G17 G90 DIAM0F; GP G0 X90 Y2 5 ; GP G1 X25 CHR=15 ; GP 288 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 |
|||||
