Программирование технологических функций (циклы) 8 4 Токарная обработка - только для программ в G-коде Параметры программы в G-кодах (резьба

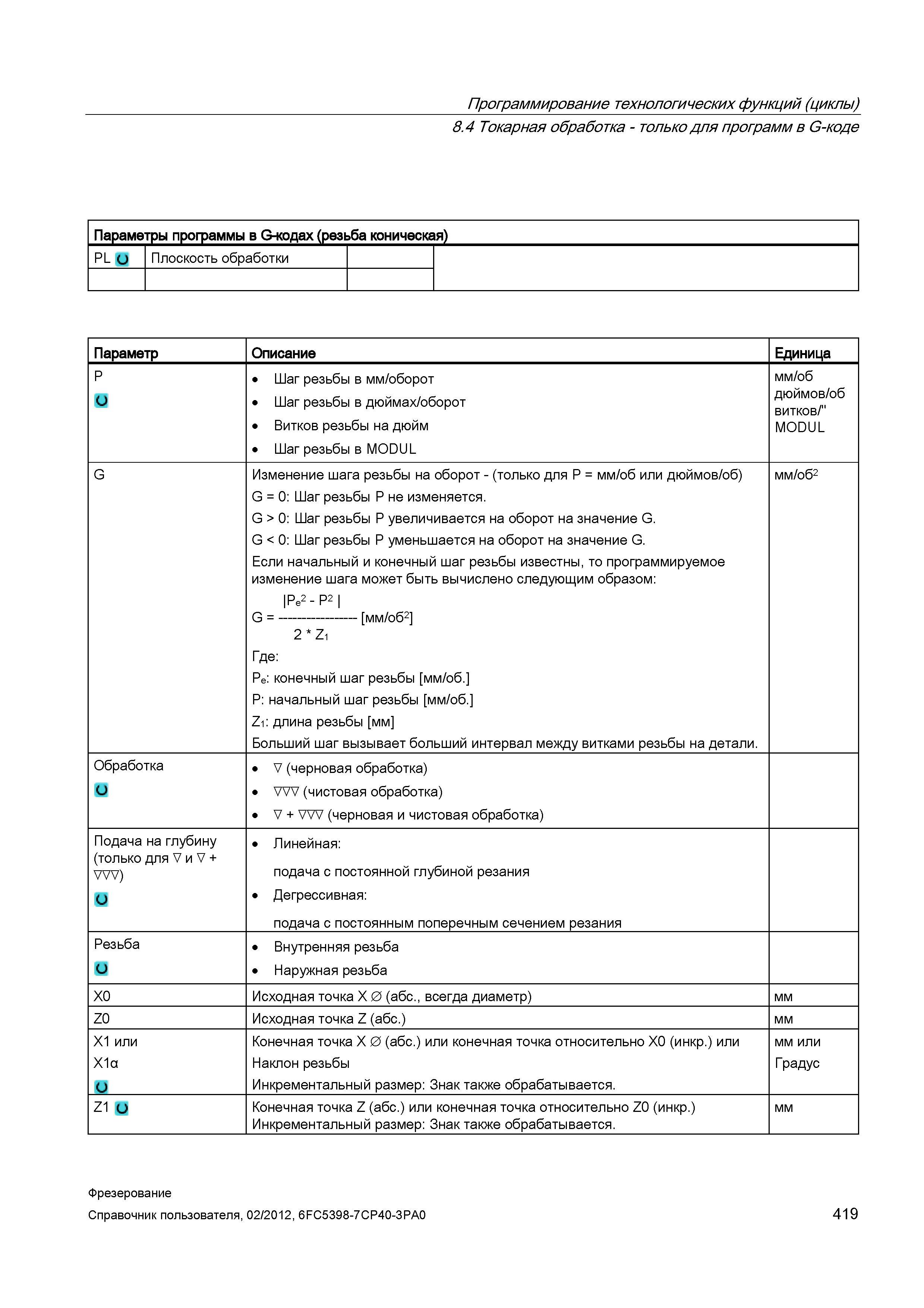

Программирование технологических функций (циклы) 8.4 Токарная обработка - только для программ в G-коде Параметры программы в G-кодах (резьба коническая) PL и Плоскость обработки Параметр Описание Единица Р Шаг резьбы в мм/оборот мм/об Шаг резьбы в дюймах/оборот дюймов/об витков/" Витков резьбы на дюйм Шаг резьбы в MODUL MODUL G Изменение шага резьбы на оборот - (только для Р = мм/об или дюймов/об) G = 0: Шаг резьбы Р не изменяется. G > 0: Шаг резьбы Р увеличивается на оборот на значение G. G < 0: Шаг резьбы Р уменьшается на оборот на значение G. Если начальный и конечный шаг резьбы известны, то программируемое изменение шага может быть вычислено следующим образом: Pe2 - Р2 G = мм/об2 2 Z1 Где: Ре: конечный шаг резьбы мм/об. Р: начальный шаг резьбы мм/об. Z1: длина резьбы мм Больший шаг вызывает больший интервал между витками резьбы на детали. мм/об2 Обработка V (черновая обработка) VVV (чистовая обработка) V + VVV (черновая и чистовая обработка) Подача на глубину (только для V и V + Линейная: VVV) подача с постоянной глубиной резания Дегрессивная: подача с постоянным поперечным сечением резания Резьба Внутренняя резьба Наружная резьба X0 Исходная точка X 0 (абс., всегда диаметр) мм Z0 Исходная точка Z (абс.) мм X1 или Конечная точка X 0 (абс.) или конечная точка относительно X0 (инкр.) или мм или Xto Наклон резьбы Градус и Инкрементальный размер: Знак также обрабатывается. Z1 о Конечная точка Z (абс.) или конечная точка относительно Z0 (инкр.) Инкрементальный размер: Знак также обрабатывается. мм Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 419
