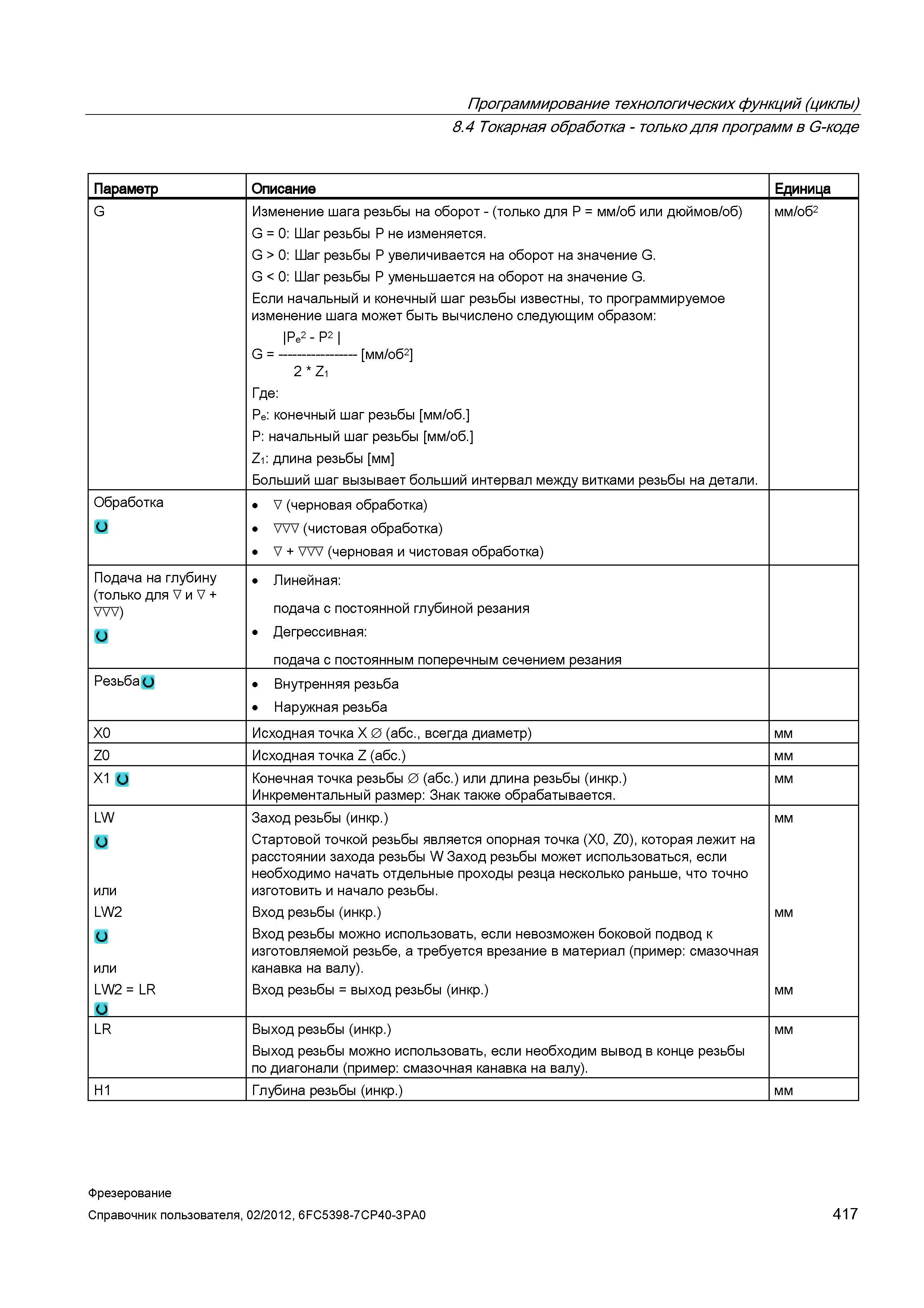

Программирование технологических функций (циклы) 8 4 Токарная обработка - только для программ в G-коде Параметр Описание Единица G Изменение

Программирование технологических функций (циклы) 8.4 Токарная обработка - только для программ в G-коде Параметр Описание Единица G Изменение шага резьбы на оборот - (только для P = мм/об или дюймов/об) G = 0: Шаг резьбы Р не изменяется. G > 0: Шаг резьбы Р увеличивается на оборот на значение G. G < 0: Шаг резьбы Р уменьшается на оборот на значение G. Если начальный и конечный шаг резьбы известны, то программируемое изменение шага может быть вычислено следующим образом: Pe2 - P2 G = мм/об2 2 Z1 Где: Pe: конечный шаг резьбы мм/об. P: начальный шаг резьбы мм/об. Z1: длина резьбы мм Больший шаг вызывает больший интервал между витками резьбы на детали. мм/об2 Обработка V (черновая обработка) VVV (чистовая обработка) V + VVV (черновая и чистовая обработка) Подача на глубину (только для V и V + VVV) Линейная: подача с постоянной глубиной резания Дегрессивная: подача с постоянным поперечным сечением резания Резьба и Внутренняя резьба Наружная резьба X0 Исходная точка X 0 (абс., всегда диаметр) мм Z0 Исходная точка Z (абс.) мм Х1 и Конечная точка резьбы 0 (абс.) или длина резьбы (инкр.) Инкрементальный размер: Знак также обрабатывается. мм LW или LW2 или LW2 = LR и Заход резьбы (инкр.) Стартовой точкой резьбы является опорная точка (X0, Z0), которая лежит на расстоянии захода резьбы W Заход резьбы может использоваться, если необходимо начать отдельные проходы резца несколько раньше, что точно изготовить и начало резьбы. Вход резьбы (инкр.) Вход резьбы можно использовать, если невозможен боковой подвод к изготовляемой резьбе, а требуется врезание в материал (пример: смазочная канавка на валу). Вход резьбы = выход резьбы (инкр.) мм LR Выход резьбы (инкр.) Выход резьбы можно использовать, если необходим вывод в конце резьбы по диагонали (пример: смазочная канавка на валу). мм H1 Глубина резьбы (инкр.) мм Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 417
