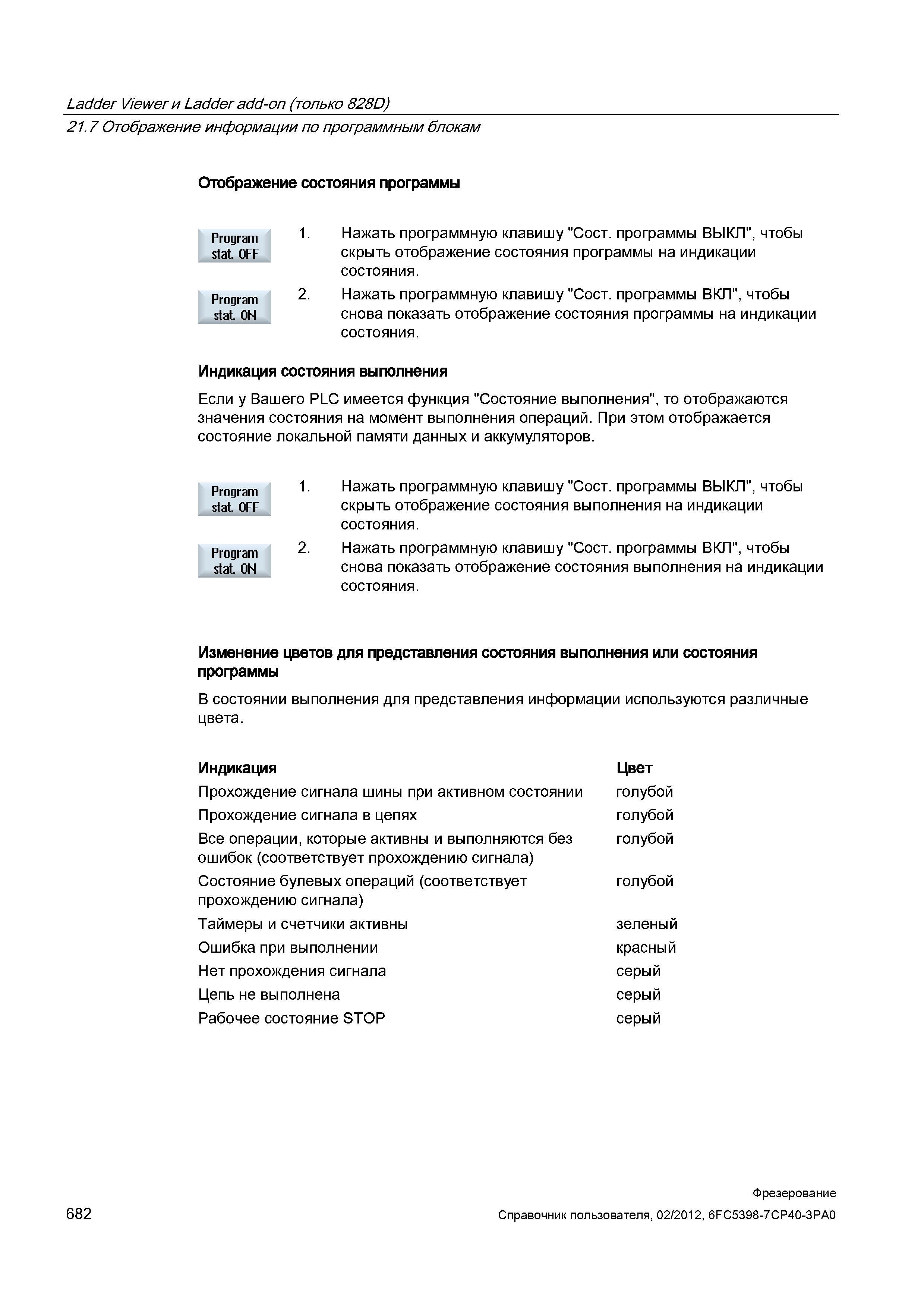

Отображение информации по программным блокам Отображение состояния программы Нажать программную клавишу "Сост. программы ВЫКЛ", чтобы скрыть отображение состояния программы на индикации состояния. 2. Нажать программную клавишу "Сост. программы ВКЛ", чтобы снова показать отображение состояния программы на индикации состояния. Индикация состояния выполнения Если у Вашего PLC имеется функция "Состояние выполнения", то отображаются значения состояния на момент выполнения операций. При этом отображается состояние локальной памяти данных и аккумуляторов. 1. Нажать программную клавишу "Сост. программы ВЫКЛ", чтобы скрыть отображение состояния выполнения на индикации состояния. 2. Нажать программную клавишу "Сост. программы ВКЛ", чтобы снова показать отображение состояния выполнения на индикации состояния. Изменение цветов для представления состояния выполнения или состояния программы В состоянии выполнения для представления информации используются различные цвета. Индикация Цвет Прохождение сигнала шины при активном состоянии голубой Прохождение сигнала в цепях голубой Все операции, которые активны и выполняются без голубой ошибок (соответствует прохождению сигнала) Состояние булевых операций (соответствует голубой прохождению сигнала) Таймеры и счетчики активны зеленый Ошибка при выполнении красный Нет прохождения сигнала серый Цепь не выполнена серый Рабочее состояние STOP серый Program stat. OFF Program stat. ON Program stat. OFF Program stat. ON 682 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Ladder Viewer и Ladder add-on (только 828D) 21.7
