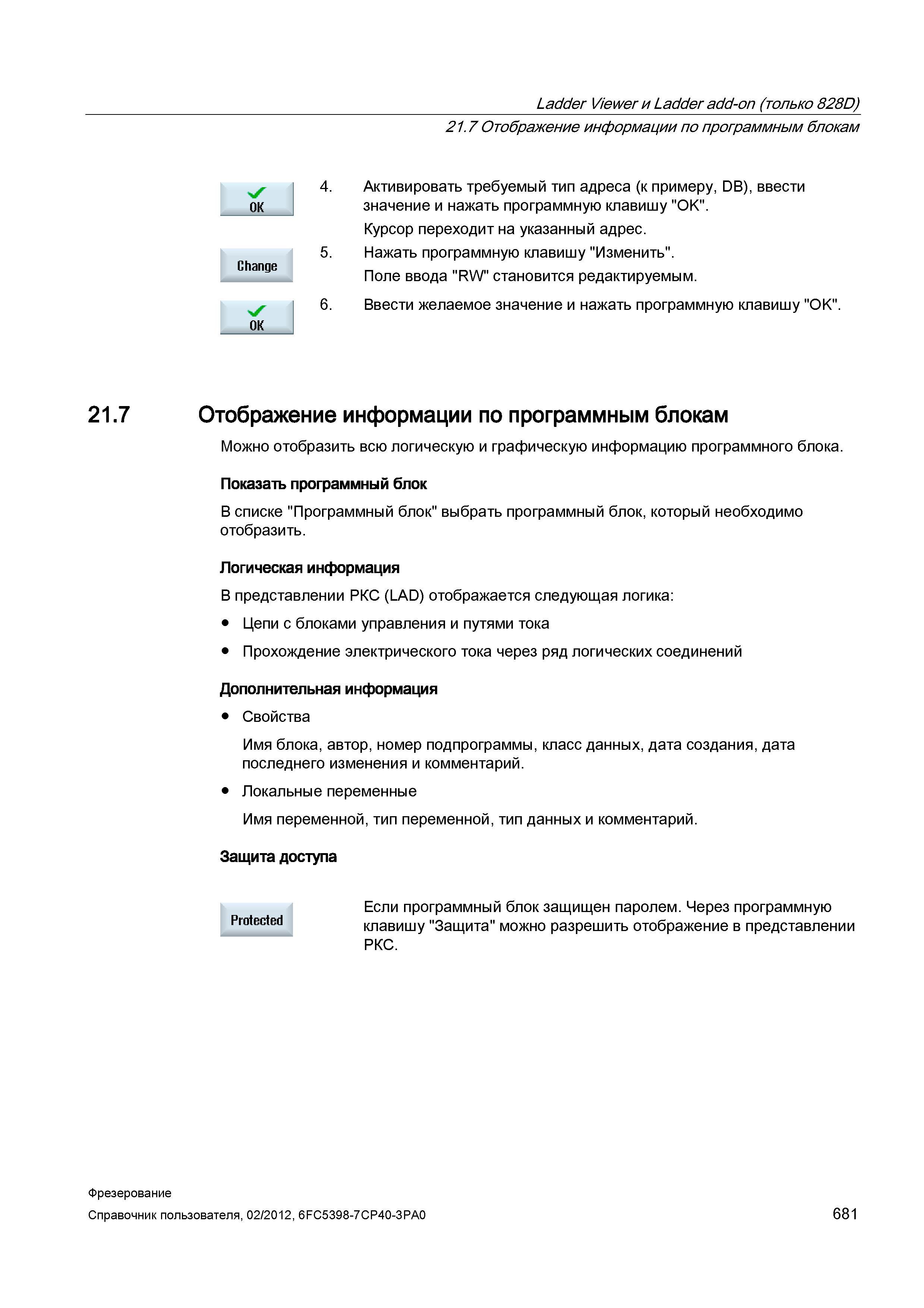

Ladder Viewer и Ladder add-on (только 828D) Отображение информации по программным блокам Активировать требуемый тип адреса (к примеру, DB), ввести значение и нажать программную клавишу "OK". Курсор переходит на указанный адрес. 5. Нажать программную клавишу "Изменить". Поле ввода "RW" становится редактируемым. 6. Ввести желаемое значение и нажать программную клавишу "OK". 21.7 Отображение информации по программным блокам Можно отобразить всю логическую и графическую информацию программного блока. Показать программный блок В списке "Программный блок" выбрать программный блок, который необходимо отобразить. Логическая информация В представлении РКС (LAD) отображается следующая логика: Цепи с блоками управления и путями тока Прохождение электрического тока через ряд логических соединений Дополнительная информация Свойства Имя блока, автор, номер подпрограммы, класс данных, дата создания, дата последнего изменения и комментарий. Локальные переменные Имя переменной, тип переменной, тип данных и комментарий. Защита доступа Если программный блок защищен паролем. Через программную Protected клавишу "Защита" можно разрешить отображение в представлении РКС. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 681
