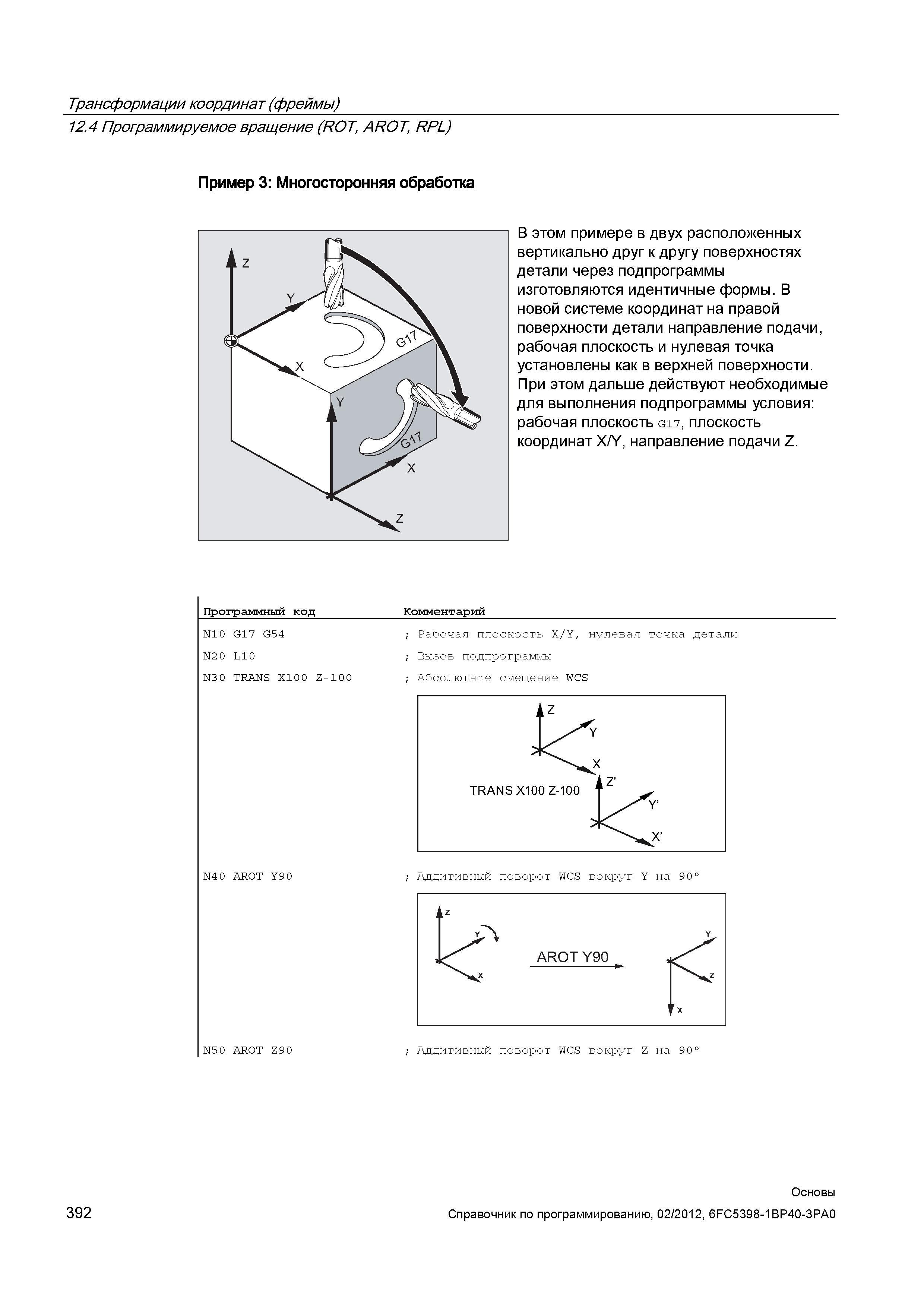

Многосторонняя обработка В этом примере в двух расположенных вертикально друг к другу поверхностях детали через подпрограммы изготовляются идентичные формы. В новой системе координат на правой поверхности детали направление подачи рабочая плоскость и нулевая точка установлены как в верхней поверхности. При этом дальше действуют необходимые для выполнения подпрограммы условия рабочая плоскость G17 плоскость координат X/Y направление подачи Z. Программный кодКомментарий N10 G17 G54 Рабочая плоскость X/Y нулевая точка детали N20 L10 Вызов подпрограммы N3 0 TRANS X10 0 Z-100 Абсолютное смещение WCS N4 0 AROT Y90 Аддитивный поворот WCS вокруг Y на 90 N5 0 AROT Z9 0 Аддитивный поворот WCS вокруг Z на 90 392 Основы Трансформации координат (фреймы) 12.4 Программируемое вращение (ROT AROT RPL) Пример 3
