Дополнительно к смещению нулевой точки должны быть осуществлены вращения так как формы расположены не параллельно осям Пример 1 Вращение в п

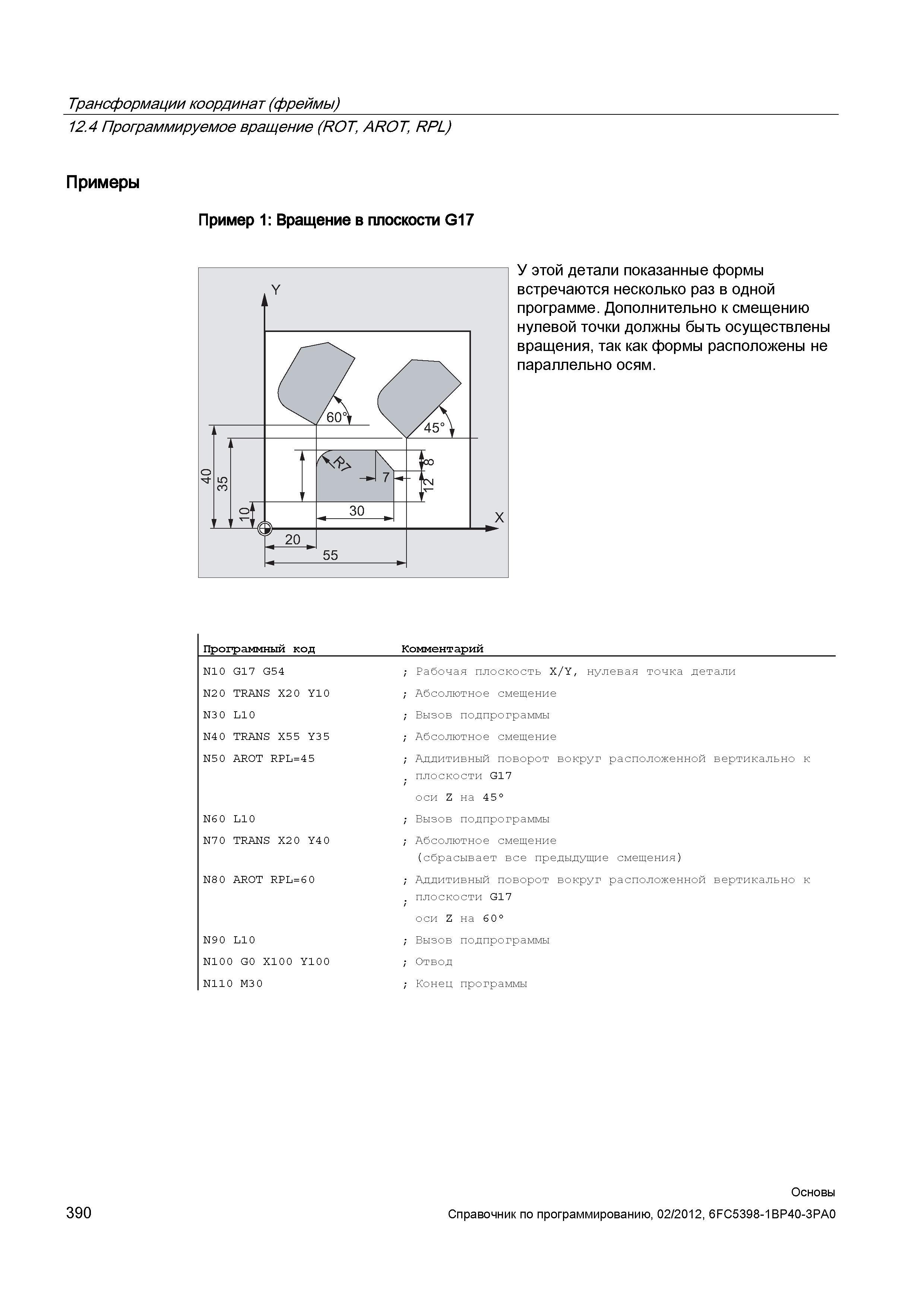

Дополнительно к смещению нулевой точки должны быть осуществлены вращения так как формы расположены не параллельно осям. Пример 1 Вращение в плоскости G17 Программный код Комментарий N10 G17 G54 N2 0 TRANS X2 0 Y10 N30 L10 N40 TRANS X55 Y35 N5 0 AROT RPL4 5 N60 L10 N7 0 TRANS X2 0 Y4 0 N8 0 AROT RPL6 0 N90 L10 N100 G0 X100 Y10 0 N110 M30 Рабочая плоскость X/Y нулевая точка детали Абсолютное смещение Вызов подпрограммы Абсолютное смещение Аддитивный поворот вокруг расположенной вертикально к плоскости G17 оси Z на 45 Вызов подпрограммы Абсолютное смещение (сбрасывает все предыдущие смещения) Аддитивный поворот вокруг расположенной вертикально к плоскости G17 оси Z на 60 Вызов подпрограммы Отвод Конец программы 390 Основы Трансформации координат (фреймы) 12.4 Программируемое вращение (ROT AROT RPL) Примеры У этой детали показанные формы встречаются несколько раз в одной программе.
