Основные группы обрабатываемых материалов при механической обработке Одним из наиболее важных факторов при выборе инструмента и начальных условий обработки является

Основные группы обрабатываемых материалов при механической обработке Одним из наиболее важных факторов при выборе инструмента и начальных условий обработки является

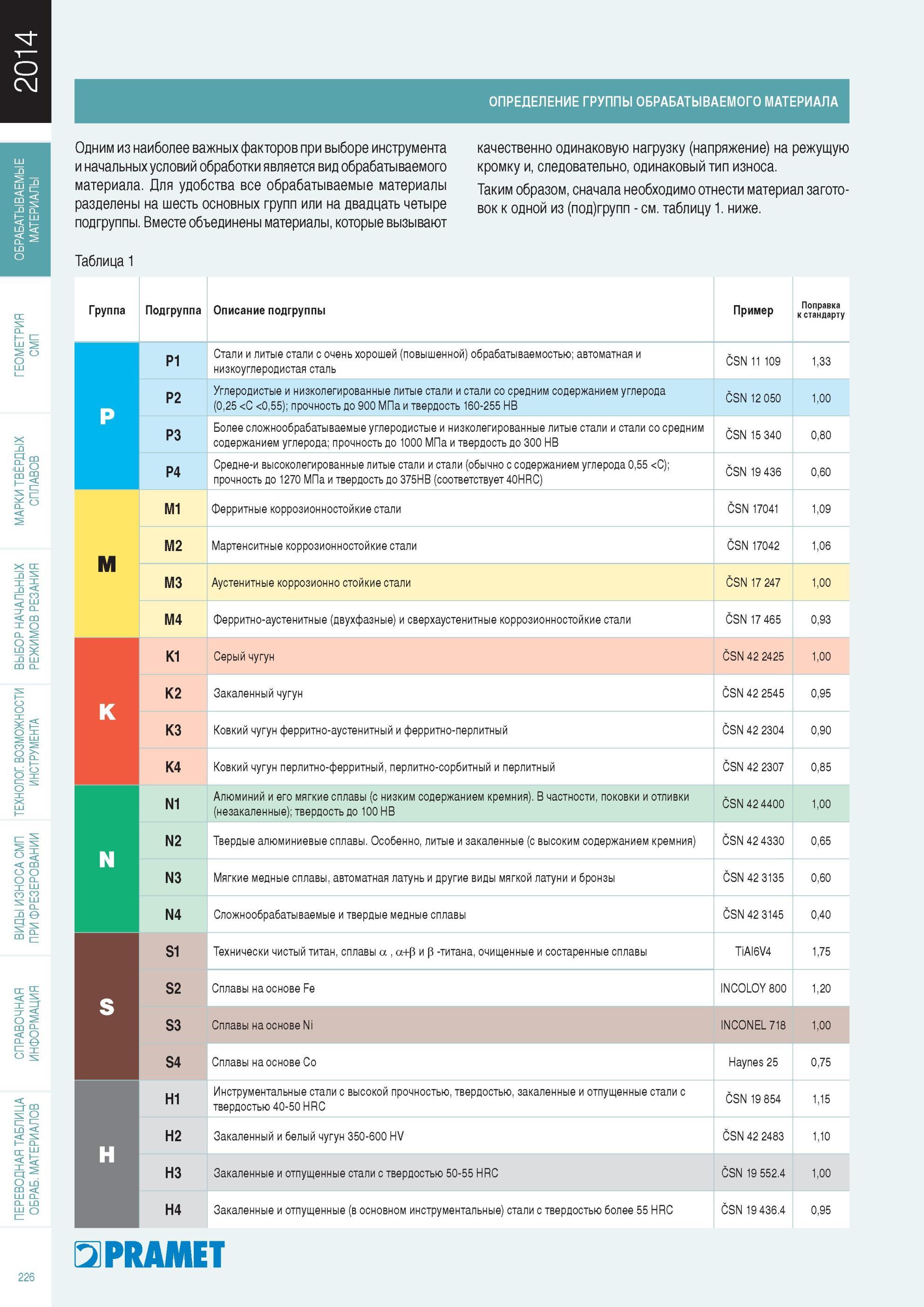

Основные группы обрабатываемых материалов при механической обработке Одним из наиболее важных факторов при выборе инструмента и начальных условий обработки является вид обрабатываемого материала. Для удобства все обрабатываемые материалы разделены на шесть основных групп или на двадцать четыре подгруппы. Вместе объединены материалы, которые вызывают качественно одинаковую нагрузку (напряжение) на режущую кромку и, следовательно, одинаковый тип износа. Таким образом, сначала необходимо отнести материал заготовок к одной из (под)групп - см. таблицу 1. ниже. Таблице 1 Группа Подгруппа Описание подгруппы Пример Поправка к стандарту P1 Стали и литые стали с очень хорошей (повышенной) обрабатываемостью; автоматная и низкоуглеродистая сталь CSN 11 109 1,33 P2 Углеродистые и низколегированные литые стали и стали со средним содержанием углерода (0,25 <С <0,55); прочность до 900 МПа и твердость 160-255 нВ CSN 12 050 1,00 P3 Более сложнообрабатываемые углеродистые и низколегированные литые стали и стали со средним содержанием углерода; прочность до 1000 МПа и твердость до 300 HB CSN 15 340 0,80 P4 Средне-и высоколегированные литые стали и стали (обычно с содержанием углерода 0,55 <С); прочность до 1270 МПа и твердость до 375HB (соответствует 40HRC) CSN 19 436 0,60 M1 ферритные коррозионностойкие стали CSN 17041 1,09 M M2 Мартенситные коррозионностойкие стали CSN 17042 1,06 M3 Аустенитные коррозионно стойкие стали CSN 17 247 1,00 M4 ферритно-аустенитные (двухфазные) и сверхаустенитные коррозионностойкие стали CSN 17 465 0,93 K1 Серый чугун CSN 42 2425 1,00 K K2 Закаленный чугун CSN 42 2545 0,95 K3 Ковкий чугун ферритно-аустенитный и ферритно-перлитный CSN 42 2304 0,90 K4 Ковкий чугун перлитно-ферритный, перлитно-сорбитный и перлитный CSN 42 2307 0,85 N1 Алюминий и его мягкие сплавы (с низким содержанием кремния). В частности, поковки и отливки (незакаленные); твердость до 100 HB CSN 42 4400 1,00 и N2 Твердые алюминиевые сплавы. Особенно, литые и закаленные (с высоким содержанием кремния) CSN 42 4330 0,65 N N3 Мягкие медные сплавы, автоматная латунь и другие виды мягкой латуни и бронзы CSN 42 3135 0,60 N4 Сложнообрабатываемые и твердые медные сплавы CSN 42 3145 0,40 S1 Технически чистый титан, сплавы a , a+p и р -титана, очищенные и состаренные сплавы TiAl6V4 1,75 S S2 Сплавы на основе Fe INCOLOY 800 1,20 S3 Сплавы на основе Ni INCONEL 718 1,00 S4 Сплавы на основе Co Haynes 25 0,75 H1 Инструментальные стали с высокой прочностью, твердостью, закаленные и отпущенные стали с твердостью 40-50 HRC CSN 19 854 1,15 IJ H2 Закаленный и белый чугун 350-600 HV CSN 42 2483 1,10 H H3 Закаленные и отпущенные стали с твердостью 50-55 HRC CSN 19 552.4 1,00 H4 Закаленные и отпущенные (в основном инструментальные) стали с твердостью более 55 HRC CSN 19 436.4 0,95 PRAMET 226 ОПРЕДЕЛЕНИЕ ГРУППЫ ОБРАБАТЫВАЕМОГО МАТЕРИАЛА Основные группы обрабатываемых материалов при механической обработке Одним из наиболее важных факторов при выборе инструмента и начальных условий об
