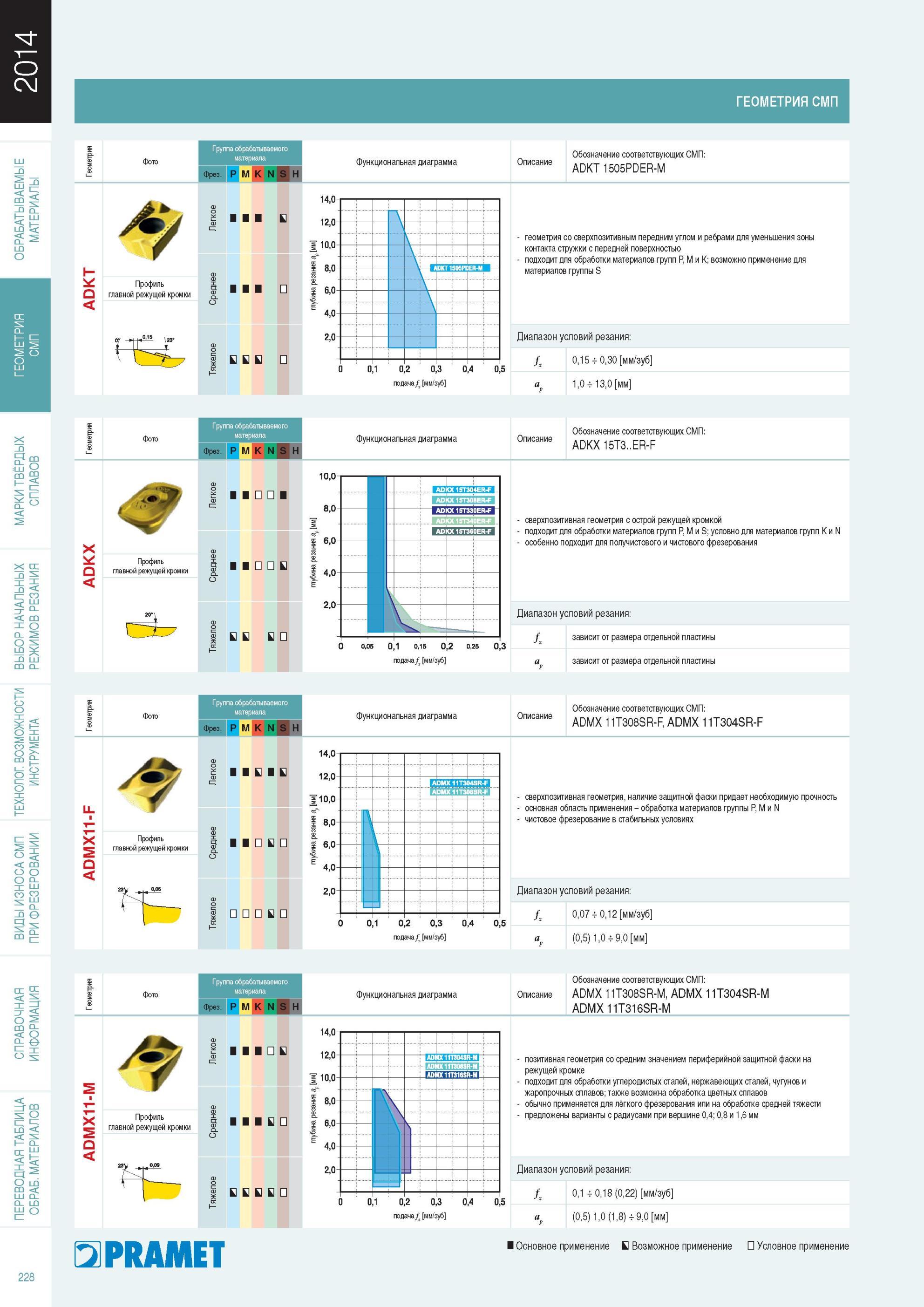

ГЕОМЕТРИЯ СМП Группа обрабатываемого материала P M K N S фрез. h Профиль главной режущей кромки функциональная диаграмма Описание Обозначение соответствующих СМП ADKT 1505PDER-M подача f мм/зуб геометрия со сверхпозитивным передним углом и ребрами для уменьшения зоны контакта стружки с передней поверхностью подходит для обработки материалов групп P, M и К; возможно применение для материалов группы S Диапазон условий резания f 0,15 v 0,30 мм/зуб ap 1,0 v 13,0 мм Профиль главной режущей кромки руппа обрабатываемого материала фрез. P M K N S H функциональная диаграмма В В В Обозначение соответствующих сМП ADKX 15T3..ER-F 8,0 6,0 4,0 V 0. )5 0,1 0,15 0 подача f мм/зуб 2 0,25 0 сверхпозитивная геометрия с острой режущей кромкой подходит для обработки материалов групп P, M и S; условно для материалов групп K и N особенно подходит для получистового и чистового фрезерования Диапазон условий резания f зависит от размера отдельной пластины ав зависит от размера отдельной пластины функциональная диаграмма Обозначение соответствующих сМП ADMX 11T308SR-F, ADMX 11T304SR-F Профиль главной режущей кромки в в В подачаf мм/зуб сверхпозитивная геометрия, наличие защитной фаски придает необходимую прочность основная область применения - обработка материалов группы P, M и N чистовое фрезерование в стабильных условиях Диапазон условий резания f 0,07 v 0,12 мм/зуб a. (0,5) 1,0 v 9,0 мм Группа обрабатываемого материала фрез. P M K N S H Профиль главной режущей кромки в в в функциональная диаграмма Обозначение соответствующих сМП ADMX 11T308SR-M, ADMX 11T304SR-M ADMX 11T316SR-M 0,2 0,3 подача f мм/зуб позитивная геометрия со средним значением периферийной защитной фаски на режущей кромке подходит для обработки углеродистых сталей, нержавеющих сталей, чугунов и жаропрочных сплавов; также возможна обработка цветных сплавов обычно применяется для лёгкого фрезерования или на обработке средней тяжести предложены варианты с радиусами при вершине 0,4; 0,8 и 1,6 мм Диапазон условий резания f 0,1 v 0,18 (0,22) мм/зуб 228 PRAMET Основное применение В Возможное применение Условное применение Описание Описание Описание а. (0,5) 1,0 (1,8) v 9,0 мм ADMX11-M Геометрия ADMX11-F Геометрия ADKX Геометрия ADKT Геометрия Тяжелое Среднее Легкое р. р Тяжелое Среднее Легкое р. р Тяжелое Среднее Легкое р. у Тяжелое Среднее Легкое глубина резания а мм глубина резания а мм глубина резания а мм глубина резания а мм ГЕОМЕТРИЯ СМП Группа обрабатываемого материала P M K N S фрез h Профиль главной режущей кромки функциональная диаграмма Описание Обозначение соответ
