299 Каталог PRAMET 2010 Токарный инструмент со сменными режущими пластинами Стр.298

Каталог PRAMET 2010 Металлорежущий токарный инструмент Стр. 298 0299 Lab2u

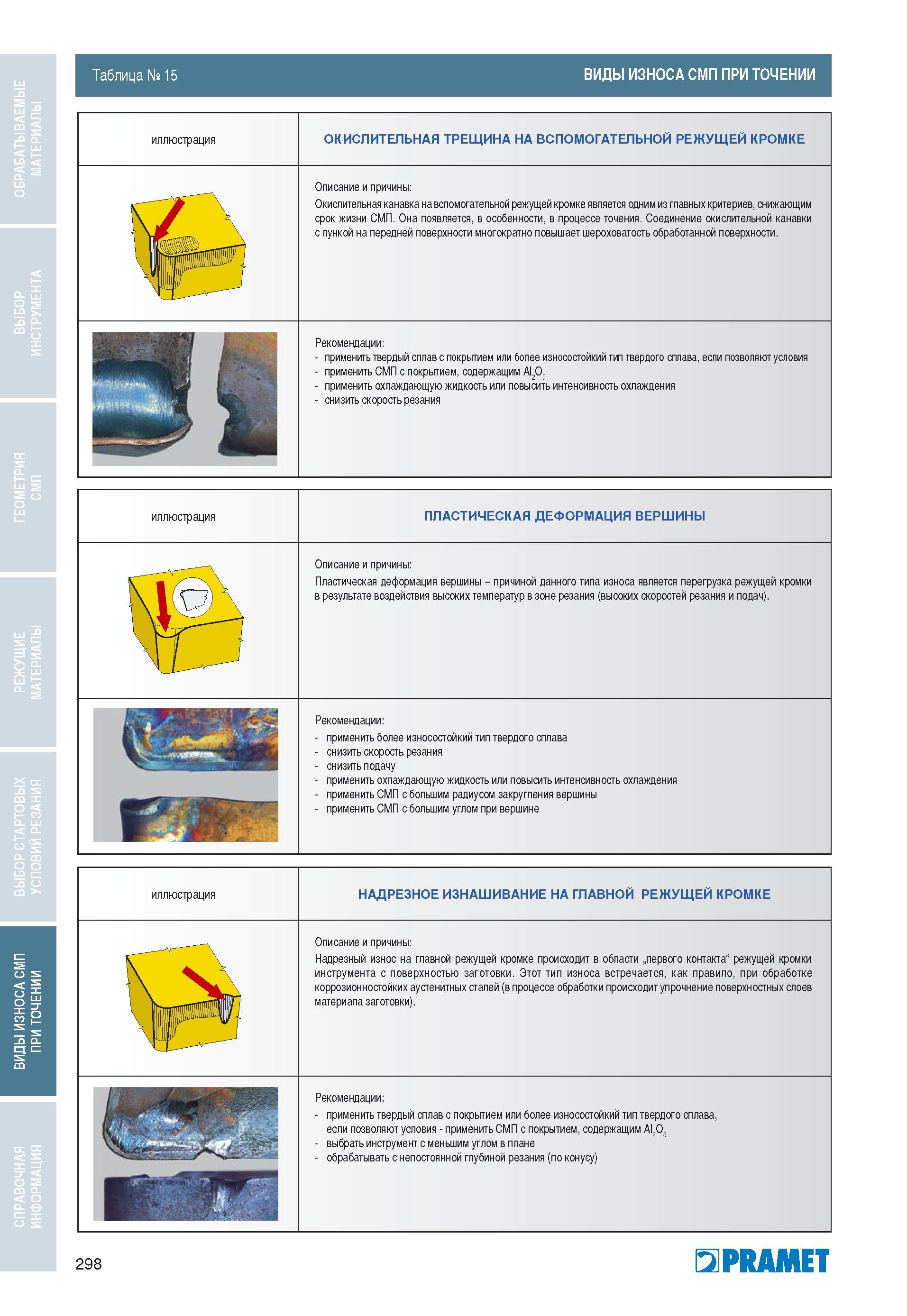

Таблица № 15 ВИДЫ ИЗНОСА СМП ПРИ ТОЧЕНИИ иллюстрация ОКИСЛИТЕЛЬНАЯ ТРЕЩИНА НА ВСПОМОГАТЕЛЬНОЙ РЕЖУЩЕЙ КРОМКЕ Описание и причины: Окислительная канавка на вспомогательной режущей кромке является одним из главных критериев, снижающим срок жизни СМП. Она появляется, в особенности, в процессе точения. Соединение окислительной канавки с лункой на передней поверхности многократно повышает шероховатость обработанной поверхности. Эк Рекомендации: - применить твердый сплав с покрытием или более износостойкий тип твердого сплава, если позволяют условия - применить СМП с покрытием, содержащим Al2O3 - применить охлаждающую жидкость или повысить интенсивность охлаждения - снизить скорость резания иллюстрация ПЛАСТИЧЕСКАЯ ДЕФОРМАЦИЯ ВЕРШИНЫ щв Описание и причины: Пластическая деформация вершины - причиной данного типа износа является перегрузка режущей кромки в результате воздействия высоких температур в зоне резания (высоких скоростей резания и подач). шшш Рекомендации: - применить более износостойкий тип твердого сплава - снизить скорость резания - снизить подачу - применить охлаждающую жидкость или повысить интенсивность охлаждения - применить СМП с большим радиусом закругления вершины - применить СМП с большим углом при вершине иллюстрация НАДРЕЗНОЕ ИЗНАШИВАНИЕ НА ГЛАВНОЙ РЕЖУЩЕЙ КРОМКЕ Уй Описание и причины: Надрезный износ на главной режущей кромке происходит в области „первого контакта" режущей кромки инструмента с поверхностью заготовки. Этот тип износа встречается, как правило, при обработке коррозионностойких аустенитных сталей (в процессе обработки происходит упрочнение поверхностных слоев материала заготовки). ШШШ Рекомендации: - применить твердый сплав с покрытием или более износостойкий тип твердого сплава, если позволяют условия - применить СМП с покрытием, содержащим Al2O3 - выбрать инструмент с меньшим углом в плане - обрабатывать с непостоянной глубиной резания (по конусу) 298 PRAMET
