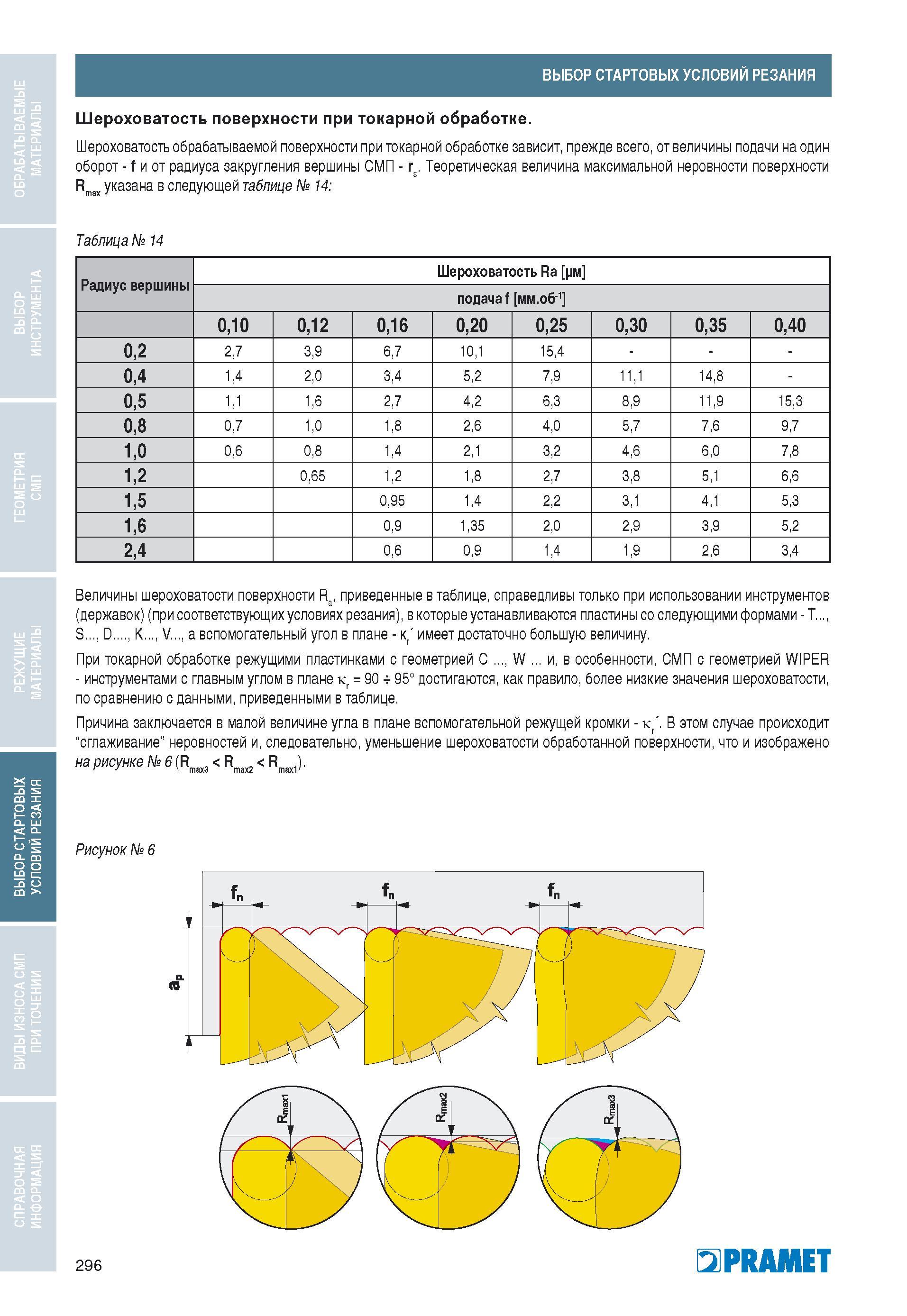

ВЫБОР СТАРТОВЫХ УСЛОВИЙ РЕЗАНИЯ Шероховатость поверхности при токарной обработке. Шероховатость обрабатываемой поверхности при токарной обработке зависит, прежде всего, от величины подачи на один оборот - f и от радиуса закругления вершины СМП - г Теоретическая величина максимальной неровности поверхности Rmax указана в следующeй таблице № 14: Таблица № 14 Радиус вершины Шероховатость Ra м подача f мм.об-1 0,10 0,12 0,16 0,20 0,25 0,30 0,35 0,40 0,2 2,7 3,9 6,7 10,1 15,4 0,4 1,4 2,0 3,4 5,2 7,9 11,1 14,8 - 0,5 1,1 1,6 2,7 4,2 6,3 8,9 11,9 15,3 0,8 0,7 1,0 1,8 2,6 4,0 5,7 7,6 9,7 1,0 0,6 0,8 1,4 2,1 3,2 4,6 6,0 7,8 1,2 0,65 1,2 1,8 2,7 3,8 5,1 6,6 1,5 0,95 1,4 2,2 3,1 4,1 5,3 1,6 0,9 1,35 2,0 2,9 3,9 5,2 2,4 0,6 0,9 1,4 1,9 2,6 3,4 Величины шероховатости поверхности Ra, приведенные в таблице, справедливы только при использовании инструментов (державок) (при соответствующих условиях резания), в которые устанавливаются пластины со следующими формами - T..., S..., D..K..., V..., а вспомогательный угол в плане - к,' имеет достаточно большую величину. При токарной обработке режущими пластинками с геометрией C ..., W ... и, в особенности, СМП с геометрией WIPER - инструментами с главным углом в плане кг = 90 4- 95° достигаются, как правило, более низкие значения шероховатости, по сравнению с данными, приведенными в таблице. Причина заключается в малой величине угла в плане вспомогательной режущей кромки - кг'. В этом случае происходит “сглаживание” неровностей и, следовательно, уменьшение шероховатости обработанной поверхности, что и изображено на рисунке № 6 (R . < R . < R .). J ' max3 max2 maxv Рисунок № 6 296 PRAMET
