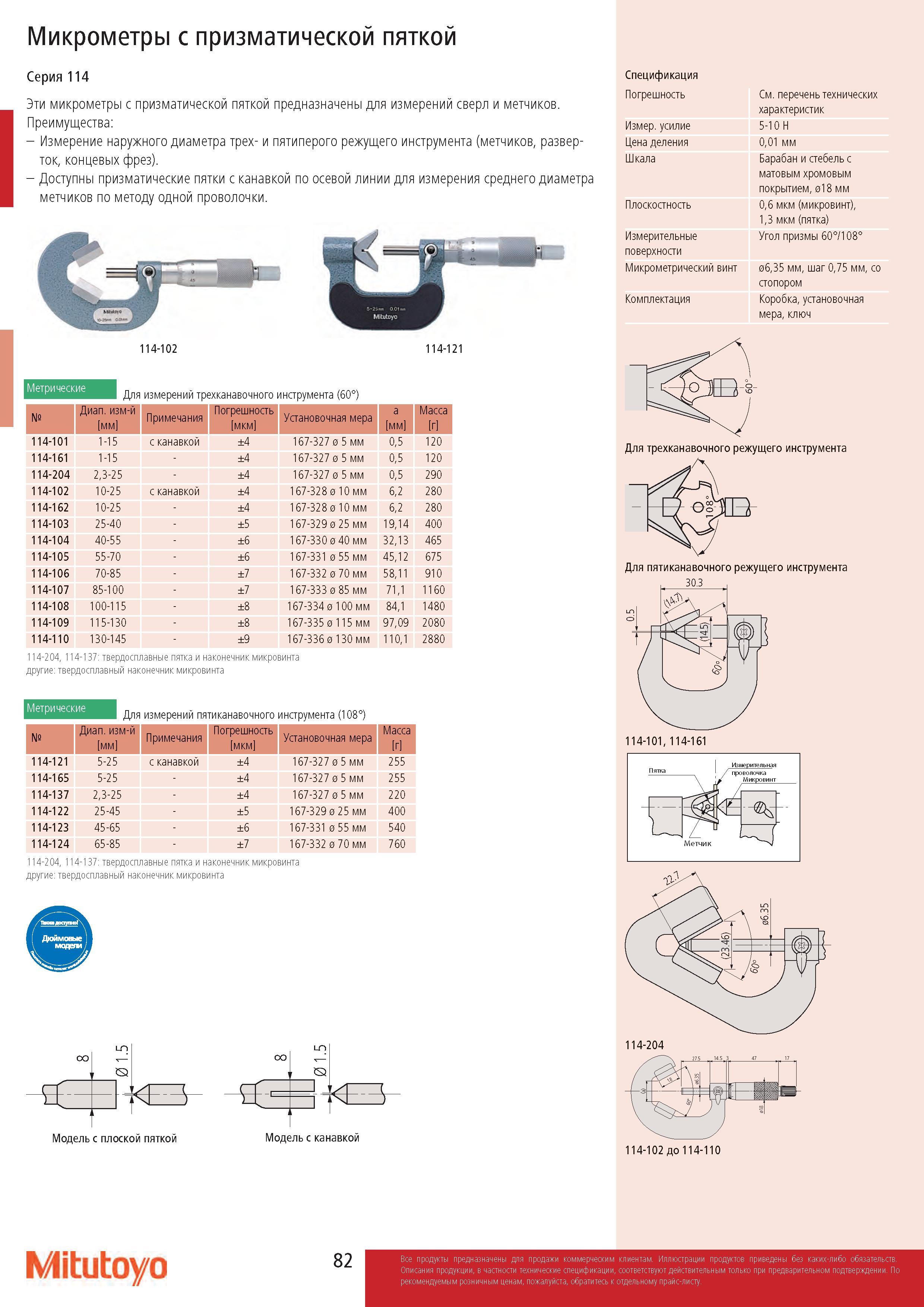

82 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.82

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 82 0082 Lab2u

Микрометры с призматической пяткой Серия 114 Эти микрометры с призматической пяткой предназначены для измерений сверл и метчиков. Преимущества: - Измерение наружного диаметра трех- и пятиперого режущего инструмента (метчиков, разверток, концевых фрез). - Доступны призматические пятки с канавкой по осевой линии для измерения среднего диаметра метчиков по методу одной проволочки. Метрические 114-102 Для измерений трехканавочного инструмента (60° 114-121 № Диапазон измерений мм Примечания Погрешность мкм Установочная мера a мм 114-101 1-15 с канавкой ±4 114-161 1-15 - ±4 114-204 2,3-25 - ±4 114-102 10-25 с канавкой ±4 114-162 10-25 - ±4 114-103 25-40 - ±5 114-104 40-55 - ±6 114-105 55-70 - ±6 114-106 70-85 - ±7 114-107 85-100 - ±7 114-108 100-115 - ±8 114-109 115-130 - ±8 114-110 130-145 - ±9 114-204, 114-137:твердосплавные пятка и наконечник другие:твердосплавный наконечник микровинта 167-327 0 5 мм 167-327 0 5 мм 167-327 0 5 мм 167-328 0 10 мм 167-328 0 10 мм 167-329 0 25 мм 167-330 0 40 мм 167-331 0 55 мм 167-332 0 70 мм 167-333 0 85 мм 167-334 0 100 мм 167-335 0 1 15 мм 167-336 0 130 мм микровинта Метрические Для измерений пятиканавочного инструмента (108° 114-204, 114-137: твердосплавные пятка и наконечник микровинта другие: твердосплавный наконечник микровинта оо Модель с плоской пяткой Масса г 0,5 0,5 0,5 6,2 6,2 19,14 32,13 45,12 58,11 71.1 84.1 97,09 110.1 120 120 290 280 280 400 465 675 910 1160 1480 2080 2880 № Диапазон измерений мм Примечания Погрешность мкм Установочная мера Масса г 114-121 5-25 с канавкой ±4 167-327 0 5 мм 255 114-165 5-25 ±4 167-327 0 5 мм 255 114-137 2,3-25 ±4 167-327 0 5 мм 220 114-122 25-45 ±5 167-329 0 25 мм 400 114-123 45-65 ±6 167-331 0 55 мм 540 114-124 65-85 ±7 167-332 0 70 мм 760 Спецификация Погрешность Измерительное усилие Цена деления Шкала Плоскостность Измерительные поверхности Микрометрический винт Комплектация См. перечень технических характеристик 5-10 Н 0,01 мм Барабан и стебель с матовым хромовым покрытием, 018 мм 0,6 мкм (микровинт), 1,3 мкм (пятка) Угол призмы 60°/108° 06,35 мм, шаг 0,75 мм, со стопором Коробка, установочная мера, ключ Для трехканавочного режущего инструмента Для пятиканавочного режущего инструмента Mitutoyo 82
