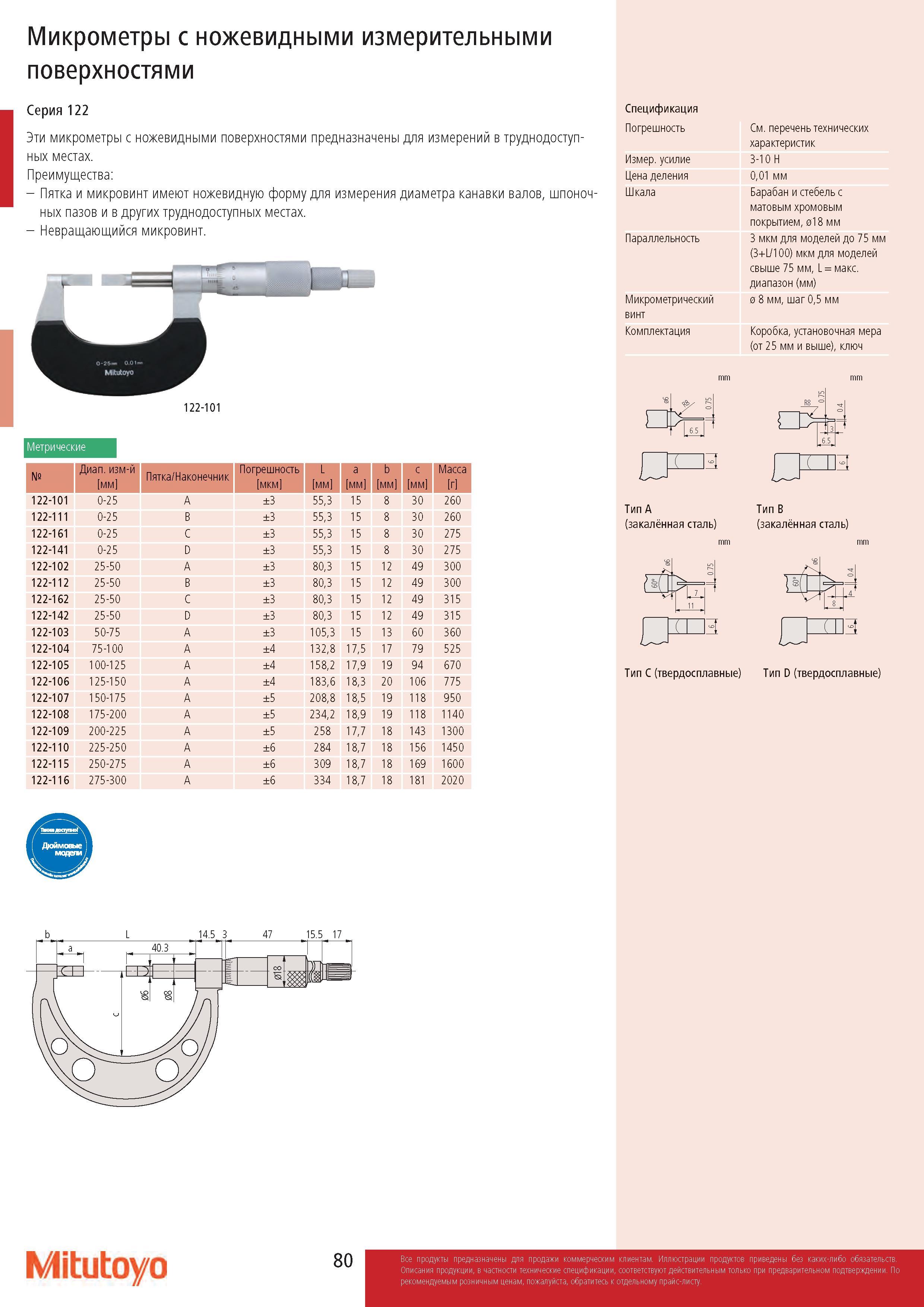

80 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.80

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 80 0080 Lab2u

Микрометры с ножевидными измерительными поверхностями Серия 122 Эти микрометры с ножевидными поверхностями предназначены для измерений в труднодоступных местах. Преимущества: - Пятка и микровинт имеют ножевидную форму для измерения диаметра канавки валов, шпоночных пазов и в других труднодоступных местах. - Невращающийся микровинт. 122-101 Метрические № Диапазон измерений мм Пятка/Наконечник Погрешность мкм L мм a мм b мм c мм Масса г 122-101 0-25 A ±3 55,3 15 8 30 260 122-111 0-25 B ±3 55,3 15 8 30 260 122-161 0-25 C ±3 55,3 15 8 30 275 122-141 0-25 D ±3 55,3 15 8 30 275 122-102 25-50 A ±3 80,3 15 12 49 300 122-112 25-50 B ±3 80,3 15 12 49 300 122-162 25-50 C ±3 80,3 15 12 49 315 122-142 25-50 D ±3 80,3 15 12 49 315 122-103 50-75 A ±3 105,3 15 13 60 360 122-104 75-100 A ±4 132,8 17,5 17 79 525 122-105 100-125 A ±4 158,2 17,9 19 94 670 122-106 125-150 A ±4 183,6 18,3 20 106 775 122-107 150-175 A ±5 208,8 18,5 19 118 950 122-108 175-200 A ±5 234,2 18,9 19 118 1140 122-109 200-225 A ±5 258 17,7 18 143 1300 122-110 225-250 A ±6 284 18,7 18 156 1450 122-115 250-275 A ±6 309 18,7 18 169 1600 122-116 275-300 A ±6 334 18,7 18 181 2020 Спецификация Погрешность Измерительное усилие Цена деления Шкала Параллельность Микрометрический винт Комплектация См. перечень технических характеристик 3-10 Н 0,01 мм Барабан и стебель с матовым хромовым покрытием, 018 мм 3 мкм для моделей до 75 мм (3+L/100) мкм для моделей свыше 75 мм, L = макс. диапазон (мм) 0 8 мм, шаг 0,5 мм Коробка, установочная мера (от 25 мм и выше), ключ R8 = „ пМ Тип A Тип B (закалённая сталь) (закалённая сталь) Тип C (твердосплавные) Тип D (твердосплавные) mm b L 14,5 3 47 1Б.Б 17 Mitutoyo 80
