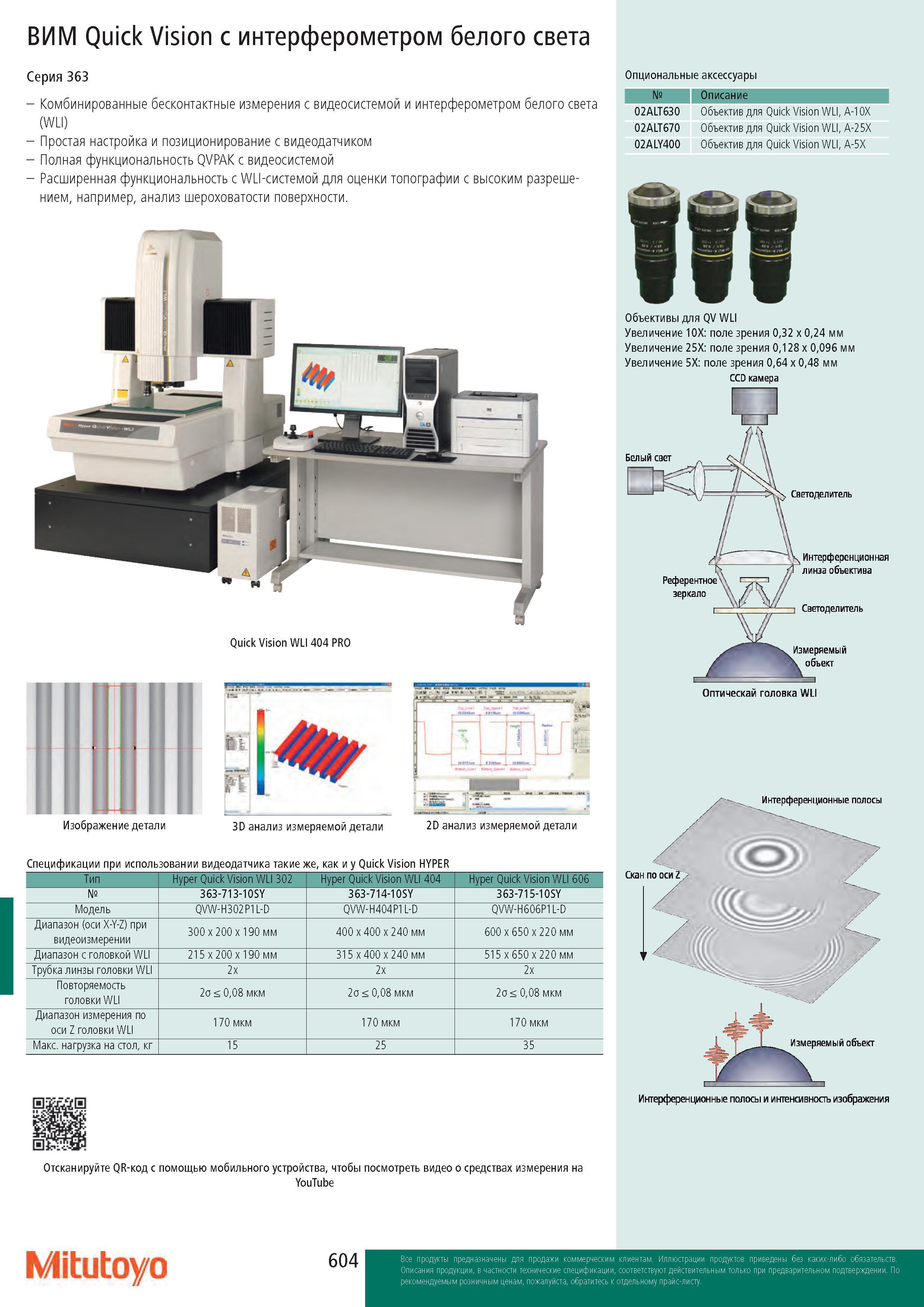

ВИМ Quick Vision с интерферометром белого света Серия 363 - Комбинированные бесконтактные измерения с видеосистемой и интерферометром белого света (WLI) - Простая настройка и позиционирование с видеодатчиком - Полная функциональность QVPAK с видеосистемой - Расширенная функциональность с WLI-системой для оценки топографии с высоким разрешением, например, анализ шероховатости поверхности. Опциональные аксессуары Quick Vision WLI 404 PRO Mi Изображение детали 3D анализ измеряемой детали 2D анализ измеряемой детали Спецификации при использовании видеодатчика такие же, как и у Quick Vision HYPER № Описание 02ALT630 Объектив для Quick Vision WLI, A-10X 02ALT670 Объектив для Quick Vision WLI, A-25X 02ALY400 Объектив для Quick Vision WLI, A-5X Объективы для QV WLI Увеличение 10X: поле зрения 0,32 x 0,24 мм Увеличение 25X: поле зрения 0,128 x 0,096 мм Увеличение 5X: поле зрения 0,64 x 0,48 мм Тип Hyper Quick Vision WLI 302 Hyper Quick Vision WLI 404 Hyper Quick Vision WLI 606 № 363-713-10SY 363-714-10SY 363-715-10SY Модель QVW-H302P1L-D QVW-H404P1L-D QVW-H606P1L-D Диапазон (оси X-Y-Z) при видеоизмерении 300 x 200 x 190 мм 400 x 400 x 240 мм 600 x 650 x 220 мм Диапазон с головкой WLI 21 5 x 200 x 190 мм 315 x 400 x 240 мм 515 x 650 x 220 мм Трубка линзы головки WLI 2x 2x 2x Повторяемость головки WLI 2a < 0,08 мкм 2a < 0,08 мкм 2a < 0,08 мкм Диапазон измерения по оси Z головки WLI 170 мкм 170 мкм 170 мкм Макс. нагрузка на стол, кг 15 25 35 Отсканируйте QR-код с помощью мобильного устройства, чтобы посмотреть видео о средствах измерения на YouTube Mitutoyo 604
