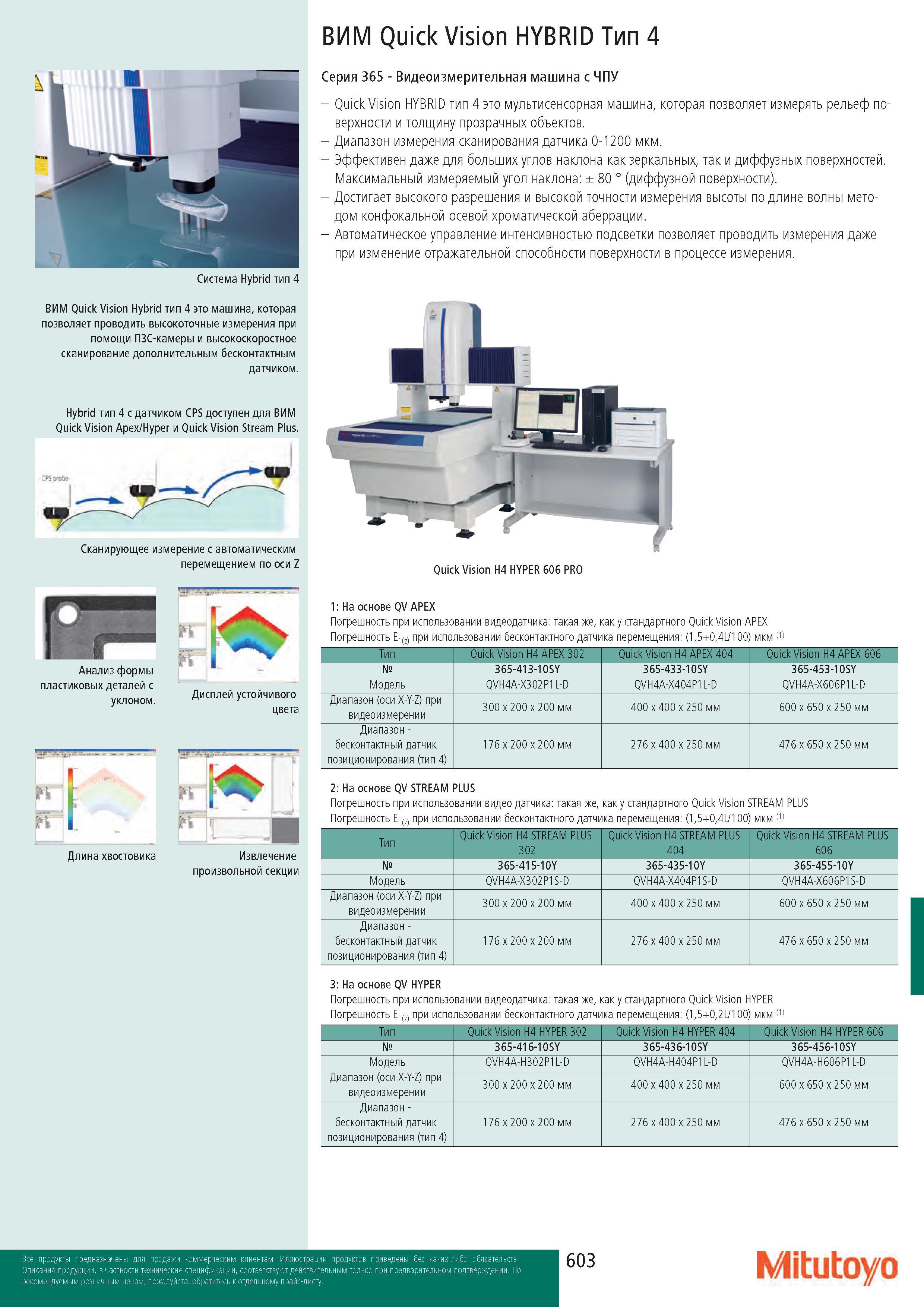

603 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.603

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 603 0603 Lab2u

ВИМ Quick Vision HYBRID Тип 4 Серия 365 - Видеоизмерительная машина с ЧПУ - Quick Vision HYBRID тип 4 это мультисенсорная машина, которая позволяет измерять рельеф поверхности и толщину прозрачных объектов. - Диапазон измерения сканирования датчика 0-1200 мкм. - Эффективен даже для больших углов наклона как зеркальных, так и диффузных поверхностей. Максимальный измеряемый угол наклона: ± 80 ° (диффузной поверхности). - Достигает высокого разрешения и высокой точности измерения высоты по длине волны методом конфокальной осевой хроматической аберрации. - Автоматическое управление интенсивностью подсветки позволяет проводить измерения даже при изменение отражательной способности поверхности в процессе измерения. Система Hybrid тип 4 ВИМ Quick Vision Hybrid тип 4 это машина, которая позволяет проводить высокоточные измерения при помощи ПЗС-камеры и высокоскоростное сканирование дополнительным бесконтактным датчиком. Hybrid тип 4 с датчиком CPS доступен для ВИМ Quick Vision Apex/Hyper и Quick Vision Stream Plus. Сканирующее измерение с автоматическим перемещением по оси Z Анализ формы пластиковых деталей с уклоном Дисплей устойчивого цвета Длина хвостовика Извлечение произвольной секции Quick Vision H4 HYPER 606 PRO 1: На основе QV APEX Погрешность при использовании видеодатчика: такая же, как у стандартного Quick Vision APEX Погрешность E1M при использовании бесконтактного датчика перемещения: (1,5+0,4L/100) мкм (1) Тип Quick Vision H4 APEX 302 Quick Vision H4 APEX 404 Quick Vision H4 APEX 606 № 365-413-10SY 365-433-10SY 365-453-10SY Модель QVH4A-X302P1L-D QVH4A-X404P1L-D QVH4A-X606P1L-D Диапазон (оси X-Y-Z) при видеоизмерении 300 x 200 x 200 мм 400 x 400 x 250 мм 600 x 650 x 250 мм Диапазон -бесконтактный датчик позиционирования (тип 4) 1 76 x 200 x 200 мм 276 x 400 x 250 мм 476 x 650 x 250 мм 2: На основе QV STREAM PLUS Погрешность при использовании видео датчика: такая же, как у стандартного Quick Vision STREAM PLUS Погрешность E1M при использовании бесконтактного датчика перемещения: (1,5+0,4L/100) мкм (1) Тип Quick Vision H4 STREAM PLUS 302 Quick Vision H4 STREAM PLUS 404 Quick Vision H4 STREAM PLUS 606 № 365-415-10Y 365-435-10Y 365-455-10Y Модель QVH4A-X302P1S-D QVH4A-X404P1S-D QVH4A-X606P1S-D Диапазон (оси X-Y-Z) при видеоизмерении 300 x 200 x 200 мм 400 x 400 x 250 мм 600 x 650 x 250 мм Диапазон -бесконтактный датчик позиционирования (тип 4) 1 76 x 200 x 200 мм 276 x 400 x 250 мм 476 x 650 x 250 мм 3: На основе QV HYPER Погрешность при использовании видеодатчика: такая же, как у стандартного Quick Vision HYPER Погрешность E1M при использовании бесконтактного датчика перемещения: (1,5+0,2L/100) мкм (1) Тип Quick Vision H4 HYPER 302 Quick Vision H4 HYPER 404 Quick Vision H4 HYPER 606 № 365-416-10SY 365-436-10SY 365-456-10SY Модель QVH4A-H302P1L-D QVH4A-H404P1L-D QVH4A-H606P1L-D Диапазон (оси X-Y-Z) при видеоизмерении 300 x 200 x 200 мм 400 x 400 x 250 мм 600 x 650 x 250 мм Диапазон -бесконтактный датчик позиционирования (тип 4) 1 76 x 200 x 200 мм 276 x 400 x 250 мм 476 x 650 x 250 мм Mitutoyo
